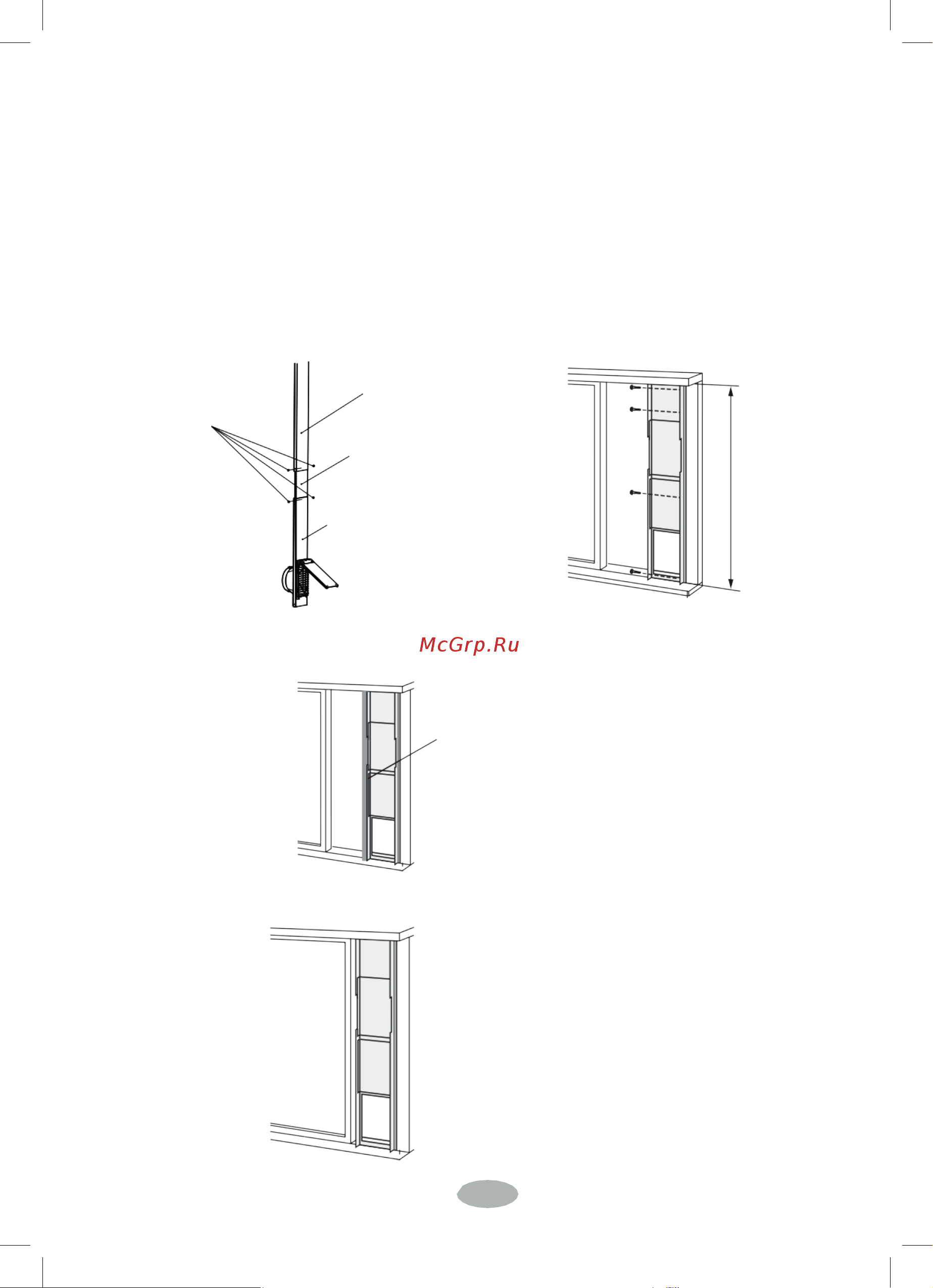

Монтаж в сдвижное окно
28
7.3 Если внутренняя высота составляет от 37.4" (950 мм) до 56.7" (1440 мм)
включительно.
(1) Соедините добавочную панель с доборной панельюK
(2) Сдвиньте окно и вставьте оконную панель в раму окнаK
(3) Сдвигайте добавочную и доборную панели до заполнения
высоты рамыK
(4) Зафиксируйте оконную панель саморезами на раме окнаK
винты
добавочная панель
доборная панель
оконная панель
37.4"~56.7"
8. Обрежьте уплотнитель B до нужной длины и приклейте его к оконной
панели.
уплотнитель B (самоклеящийся)
9. Плотно притворите окно к оконной панели.
Монтаж в сдвижное окно
29
10. Обрежьте уплотнитель A до нужной длины и уплотните зазор между левой
частью внутреннего и наружным сдвижным окнами.
11. Зафиксируйте внутреннее окно на скобу и винт, во избежание
горизонтального перемещения.
пластиковое
окно
наружное
окно
уплотнитель A
внутреннее окно
створка
окна
скоба
деревянное
окно
