РУССКИЙ
(Перевод с оригинала инструкции)
34
ЭКСПЛУАТАЦИЯ
Инструкции по эксплуатации
После каждого изменения настройки рекомендуется
выполнять пробный рез в целях проверки правильности
измерений. После включения пилы прежде чем начать
рез дождитесь, пока пильный диск не достигнет своей
максимальной скорости.
Поддерживайте длинные заготовки, предотвращая их
падение по окончании реза (например, при помощи
роликовой опоры и пр.). Будьте очень внимательны,
начиная рез! Никогда не используйте инструмент без
установленной системы пылеудаления. Регулярно
осматривайте и прочищайте каналы пылеудаления.
Выполнение продольных распилов (Рис. Р)
Продольным распилом (также известным как
продольная разрезка) называется рез вдоль волокон
древесины. Один край заготовки прижмите к
продольной направляющей (5), а плоскую сторону
заготовки расположите на пильном столе (1). Защитный
кожух (2) всегда должен опускаться поверх заготовки.
При выполнении продольного распила никогда не
стойте на одной линии с направлением реза.
- Установите продольную направляющую (5) в
соответствии с высотой заготовки и желаемой
шириной.
- Включите пилу.
- Положите ладонь (с сомкнутыми пальцами) на
заготовку и толкайте заготовку вдоль продольной
направляющей (5) по направлению к пильному диску (4).
- Поддерживайте боковой край заготовки правой или
левой рукой (в зависимости от расположения
продольной направляющей), только до переднего
края защитного кожуха диска (2).
- Всегда ведите заготовку до конца расклинивающего
ножа (3).
- Отрезанная часть будет оставаться на пильном столе
(1), пока пильный диск (4) не вернётся в своё
исходное положение.
- Поддерживайте длинные заготовки, предотвращая их
падение по окончании реза (например, при помощи
роликовой опоры и пр.).

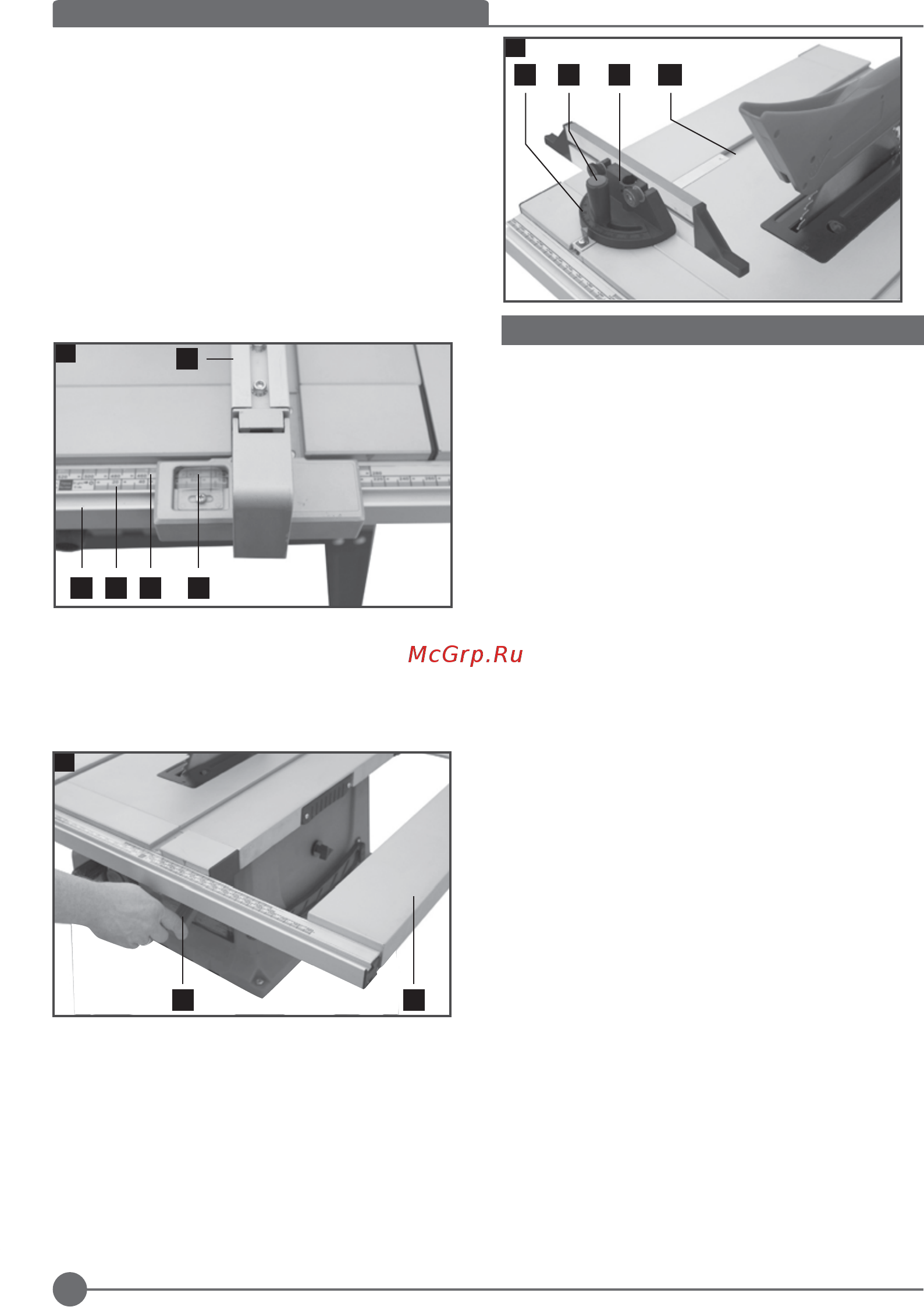

Настройка ширины пропила (Рис. М)
- Продольная направляющая (5) используется при
продольном распиле древесины.
- Поместите продольную направляющую (5) на
поперечную опору (18) справа или слева от пильного
диска.
- На направляющей (18) имеются 2 шкалы (k и l),
отображающие зазор между рельсом направляющей
(i) и пильным диском (4).
- Установите продольную направляющую (5) на
необходимое значение, читаемое через смотровое
окошко (m) и зафиксируйте её при помощи
зажимного рычага.
Выдвижной стол (Рис. N)
- При обработке широких заготовок может
использоваться выдвижной стол (16).
- Отожмите зажимной рычаг (14) и выдвиньте стол на
необходимую ширину.
Поперечный упор (Рис. О)
- Вставьте угловой упор (6) в паз (21 a/b) на столе пилы.
- Ослабьте зажимную рукоятку (n).
- Поворачивайте угловой упор (6), пока не будет
достигнут нужный угол. Установленный угол
отобразится на шкале (р).
- Затяните зажимную рукоятку (p).
M
5
18 k l m
N
14 16
O
6 21an
p
