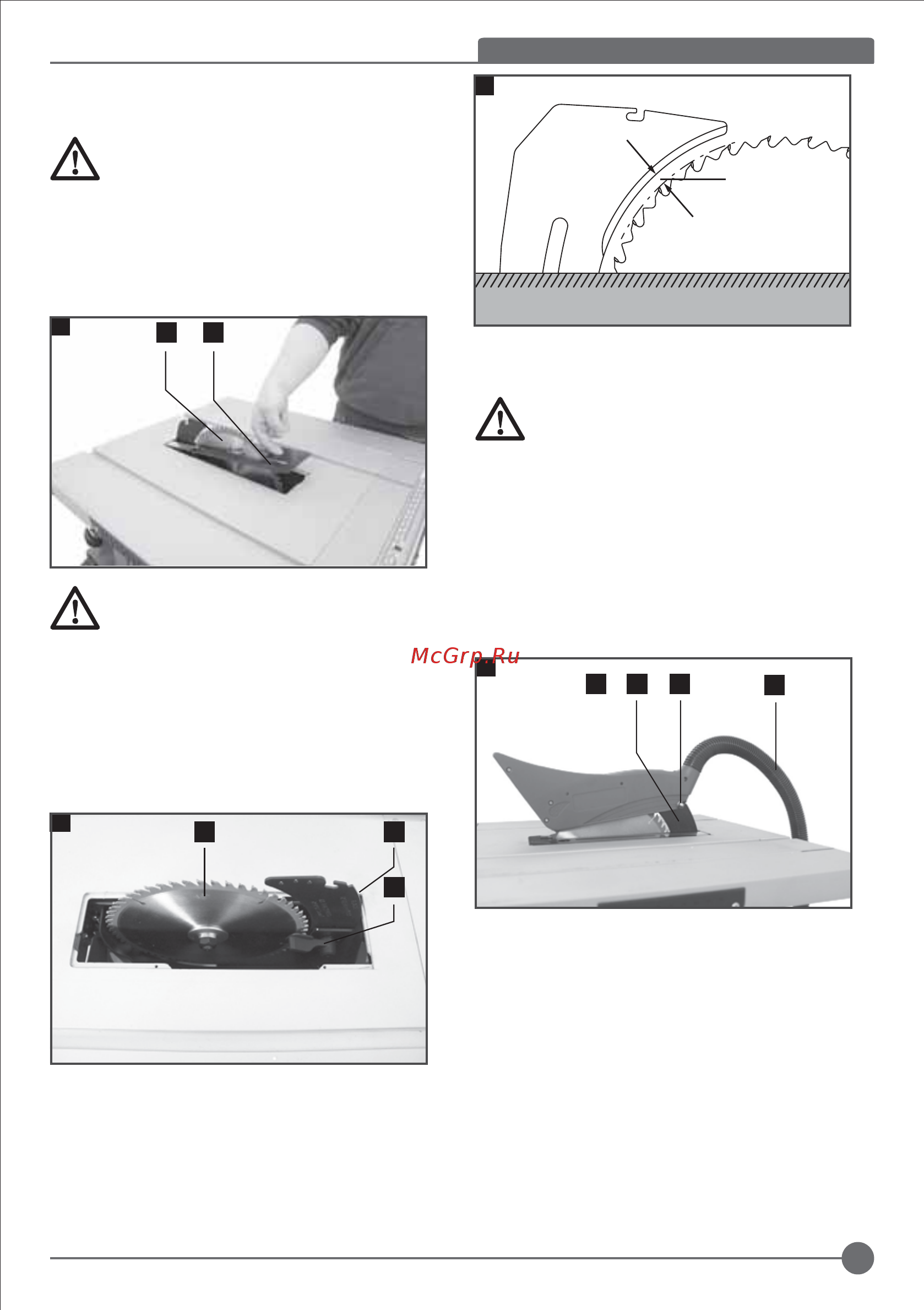

(Переклад оригінальних інструкцій) УКРАЇНСЬКА
45
Налаштування розклинюючого ножа
(Рис. E, F, G)
Обережно! Від’єднайте кабель живлення від
електричної мережі! Налаштування
розклинюючого ножа (3) необхідно перевіряти
перед кожним використанням.
1. Установіть пильне полотно (4) на максимальну
глибину різання, виставіть положення 00 і зафіксуйте
полотно
2. Зніміть вставку столу (20) (Рис. E)
Обережно! Перед початком робіт з первинного
введення станка в експлуатацію потрібно
пам’ятати, що розклинюючий ніж (3) для
транспортування був зафіксований у нижньому
положення. Робота машини дозволяється тільки
з розклинюючим ножем (3) у верхньому
положенні. Установіть розклинюючий ніж (3) у
верхнє положення наступним чином:
3. Послабте затискну ручку (f ) і перемістіть
розклинюючий ніж (3) у верхню положення (Рис. F)
4. Проміжок між зубцями пильного полотна (4) і
розклинюючим ножем має бути від 3 до 5 мм (Рис. G)
5. 5. Закрутіть знову кріпильний гвинт (f) і зафіксуйте
положення вставки столу (20)
Обережно! Переконайтесь, що обладнання
відключено від мережі живлення. Ніколи не
експлуатуйте обладнання без вставки стола;
якщо вставка стола зношена або пошкоджена,
негайно замініть її
Монтаж огорожі пильного полотна (Рис. H)
1. Прикрутіть захисний кожух пильного диска (2) до
розклинюючого ножа (5) болтом (g).
2. Установіть задній шланг для вилучення пилу (h) на
відповідний перехідник на огорожі пильного полотна (2).
3. Демонтаж виконується в зворотному порядку.
Монтаж/заміна пильного полотна (Рис. E, H, I)
1. Обережно! Переконайтесь, що обладнання
відключено від мережі живлення. Використовуйте
захисні рукавички.
2. Демонтуйте огорожу пильного полотна (2) (Рис. H.)
3. Зніміть вставку столу (20) (Рис. E).
4. Ослабте гайку ріжковим ключем (17), тримаючи при
цьому іншим ріжковим ключем (17) фланець (Рис. I).
E
204
F
f
34
G
max. 3-5 mm
2 3
g
h
H
