(Переклад оригінальних інструкцій) УКРАЇНСЬКА
47

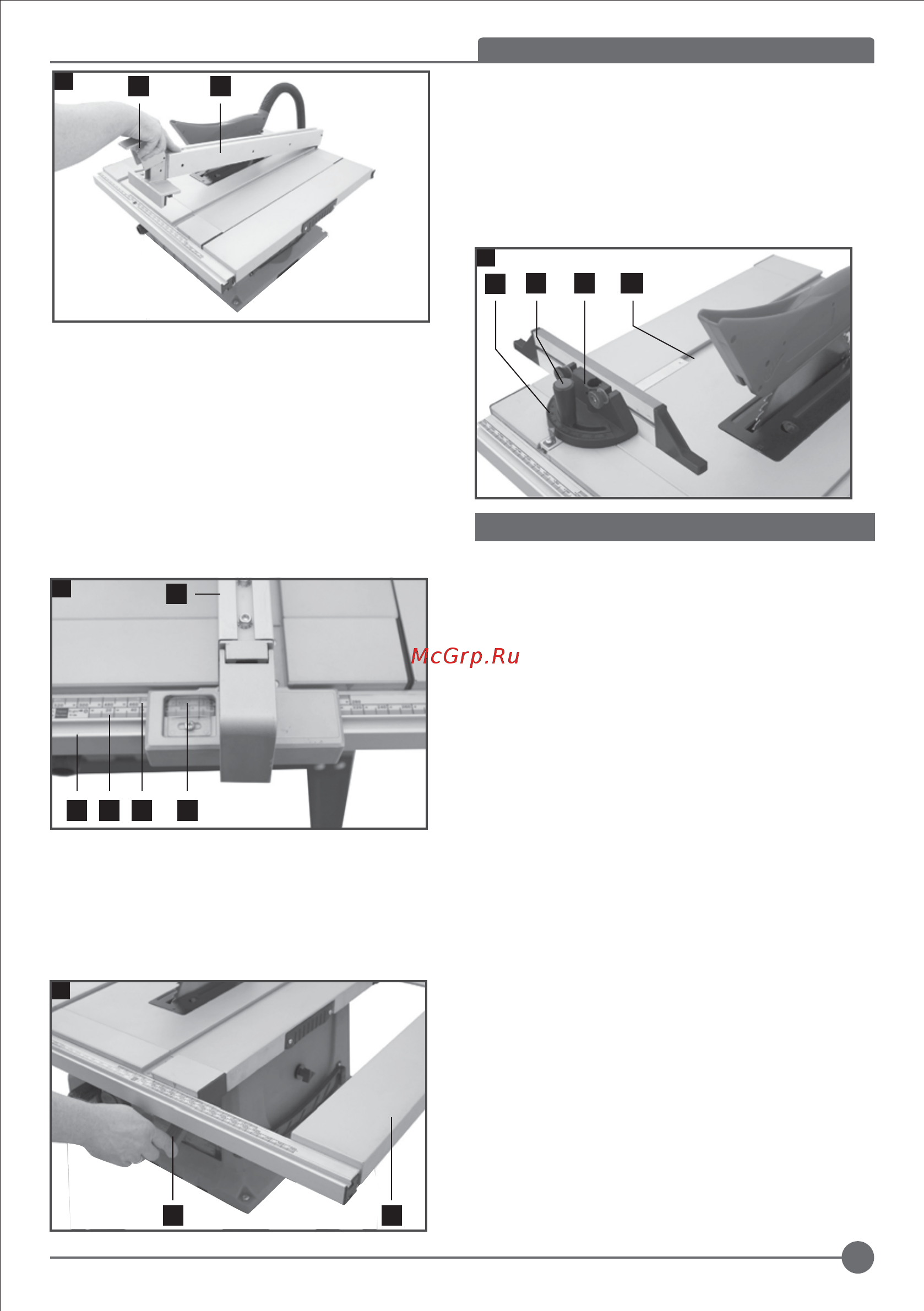

Виставлення ширини різання (Рис. M)
- Напрямна планка (5) використовується для
поздовжнього різання деревини.
- Установіть напрямну планку (5) на напрямну рейку
(18) праворуч або ліворуч від пильного полотна.
- 2 шкали (k/l) на напрямній рейці (18) призначені для
визначення проміжку між напрямною планкою (i) і
пильним диском (4)
- Установіть необхідне значення напрямної планки (5)
на віконці шкали (m) і зафіксуйте відповідне
положення ручкою фіксації.
Додаткова секція стола (Рис. N)
- Додаткова секція стола (16) використовується при
обробці особливо широких робочих деталей
- Послабте фіксуючу ручку (14) і витягніть додаткову
секцію стола.
Поперечний стопор (Рис. O)
- Вставте лінійку (6) в проріз (21 a/b) в столі.
- Послабте ручку фіксації (n).
- Повертайте лінійку (6) доти, поки не буде
встановлений потрібний кут. Шкала (p) показує
встановлений кут.
- Закрутіть ручку фіксації (p).
РОБОТА
Вказівки з роботи
Бажано після кожного регулювання виконувати пробне
різання, щоб перевірити виставлену глибину. Після
увімкнення станка почекайте, поки пильне коло не
набере максимальні оберти, і тільки після цього
починайте різання.
Щоб довга робоча деталь не впала з станка, закріпіть її на
кінці різання (наприклад, з допомогою станини валика
тощо). Починаючи різання, будьте дуже уважні!
Забороняється використовувати обладнання без функції
всмоктування. Регулярно перевіряйте і виконуйте
очищення каналів всмоктування.
Виконання поздовжніх розрізів (Рис. P)
Поздовжній розріз (який також називається поздовжнім
різанням) має місце тоді, коли пильний диск розрізує
вздовж волокон дерева. Натискайте на край робочої
деталі навпроти паралельного стопора (5) до «заміни»
напрямною планкою (5), коли пласка сторона знаходиться
пильному диску (1). Захисний кожух пильного диска (2)
завжди має бути опущений на робочу деталь. Коли
виконується поздовжній розріз, не можна коригувати
робоче положення, яке знаходиться на одній лінії з
напрямком різання.
- Відрегулюйте згідно з висотою робочої деталі і
потрібною шириною.
- Увімкніть станок.
- Покладіть долоні (з зімкнутими пальцями) зверху на
робочу деталь і починайте штовхати робочу деталь
вздовж у напрямку пильного диску (4).
- Спрямовуйте збоку робочу деталь правою чи лівою
рукою (в залежності від положення) тільки до
переднього краю захисного кожуха пильного диска (2).
L
515
M
5
18 k l m
N
14 16
O
6 21an
p
