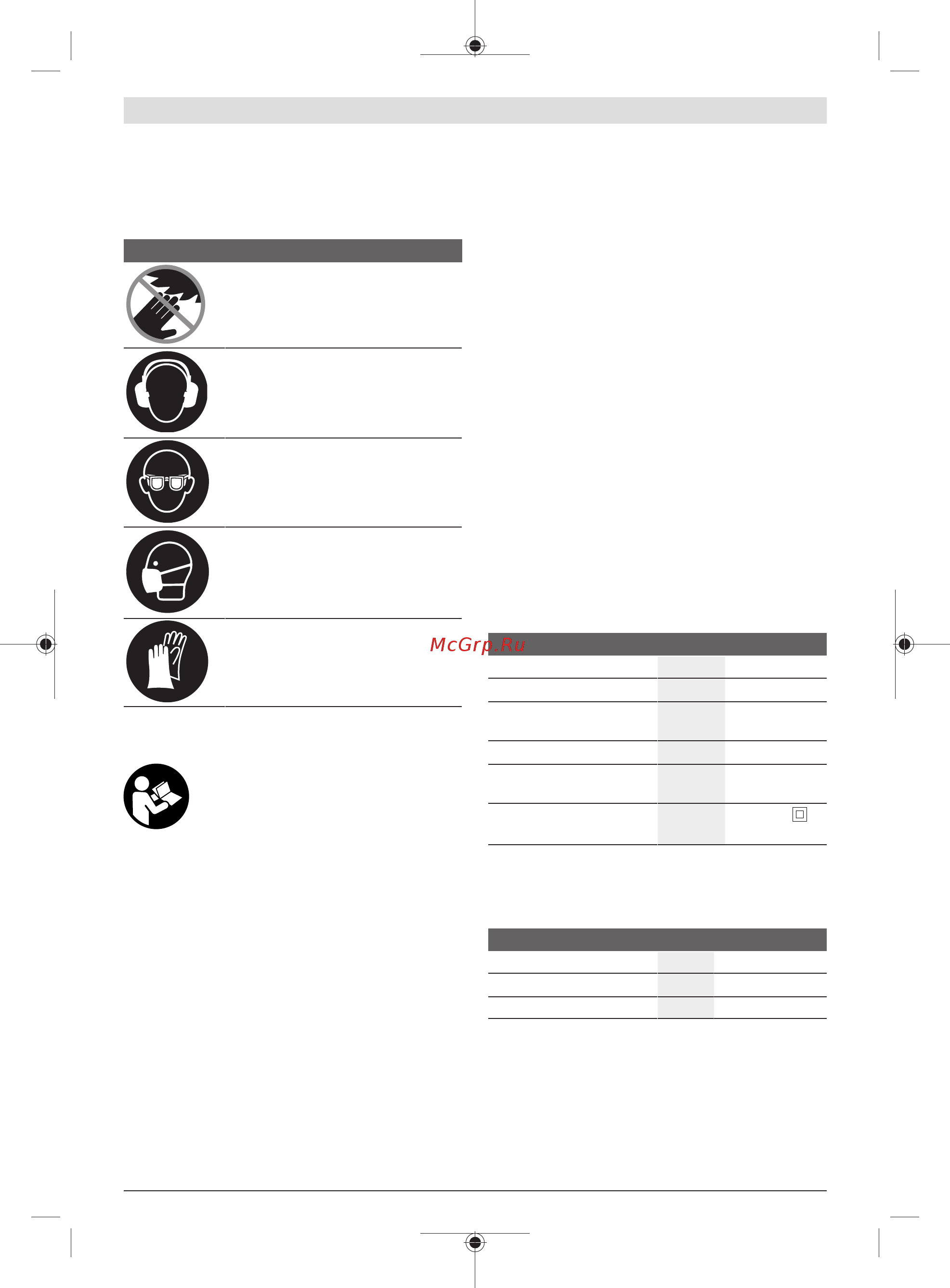

Simboli
Naslednji simboli so lahko pomembni za uporabo
električnega orodja. Simbole in njihov pomen si zapomnite.
Pravilna razlaga simbolov vam pomaga, da lahko električno
orodje bolje in varneje uporabljate.
Simboli in njihov pomen
Ne segajte v območje rezanja med
delovanjem električnega orodja. Pri
stiku z rezalnim listom obstaja nevarnost
poškodbe.
Nosite zaščito za sluh. Izpostavljenost
hrupu lahko povzroči izgubo sluha.
Nosite zaščitna očala.
Nosite zaščitno masko proti prahu.
Nosite zaščitne rokavice. Rezalne
plošče imajo ostre robove in se med
delom močno segrejejo.
Opis izdelka in njegovega delovanja
Preberite vsa varnostna opozorila in
navodila. Neupoštevanje varnostnih opozoril
in navodil lahko povzroči električni udar, požar
in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Električno orodje je namenjeno za uporabo kot samostoječa
naprava, ki s pomočjo rezalnih plošč opravlja vzdolžne in
prečne reze z ravno smerjo rezanja in zajeralnim kotom do
45° na kovinskih materialih brez uporabe vode. Obdelava
diamantnih rezalnih plošč ni dovoljena.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša
na prikaz električnega orodja na strani z grafiko.
(1)
Zapora stikala za vklop/izklop
(2)
Stikalo za vklop/izklop
(3)
Ročaj
(4)
Nihajni zaščitni pokrov
(5)
Blokada vretena
(6)
Rezalna plošča
(7)
Kotno vodilo
(8)
Blokirno vreteno
(9)
Hitra deblokada
(10)
Ročaj vretena
(11)
Izvrtine za namestitev
(12)
Šestrobi ključ (8mm)
(13)
Osnovna plošča
(14)
Vpenjalna čeljust
(15)
Podlaga za obdelovance s premerom do največ 40
x 40 mm
(16)
Poravnalni vijak za kotni prislon
(17)
Transportno varovalo
(18)
Roka orodja
(19)
Ročaj za prenašanje
(20)
Zaščitni pokrov
(21)
Zaščitna pločevina proti iskrenju
(22)
Orodno vreteno
(23)
Vpenjalo
(24)
Podložka
(25)
Šestrobi vijak
Tehnični podatki
Rezalni brusilnik GCO 14-24 J
Številka izdelka
3 601 M37 2..
Nazivna moč W 2400
Število vrtljajev v prostem
teku
min
-1
3800
Mehki zagon ●
Teža po EPTA-Procedure
01:2014
kg 18,0
Razred zaščite pred el.
udarom
/ II
Dopustne mere obdelovanca (največje/najmanjše) (glejte „Dovoljene
mere obdelovanca“, Stran98)
Navedeni podatki veljajo za nazivno napetost [U] 230V. Pri drugih
napetostih in posebnih regijskih različicah orodja se lahko ti podatki
razlikujejo.
Mere primernih rezalnih plošč
najv. premer rezalne plošče mm 355
najv. debelina rezalne plošče mm 3
Premer izvrtine mm 25,4
Informacija o hrupu
Podatki o emisijah hrupa, pridobljeni v skladu s standardom
EN 62841-3-9.
A-vrednotena raven hrupa za električno orodje običajno
znaša: raven zvočnega tlaka 101dB(A); raven zvočne moči
112dB(A). Negotovost K = 3dB.
Uporabljajte zaščito za sluh!
Slovenščina | 95
Bosch Power Tools 1 609 92A 4JZ | (03.08.2018)
