Fasbredden kan justeras i steg om cirka ⁄” (0,8 mm) från 0 till
0.188” (0 till 4,8 mm). Avfasaren greppar arbetsstycket säkert
mellan styrrullarna och en drivrulle. En löstagbar handvev
medföljer och denna kan användas för att ytta skärhuvudet
genom materialet som avfasas. Indikatorlampor ger infor-
mation om rätt vevhastighet. Ramen hjälper till att skydda
motorn/växellådan och underlättar hanteringen av avfasaren.
Motor
Justerings-
anordning
för fasbredd
Låsskruv för
fästplatta
Omkopplare PÅ/AV
Indikator-
lampor
Handvev
Drivaxel
Rörmatarskruv
Låsskruv
Ram
Varnings-
dekal
Rotations-
dekal
Drivrulle
Uppstyrnings-
rullar
Dekal med
anvisningar
Svängarmar
Frontplåt
Brytare
Skärhuvud
med skärin-
satser
Slitplatta
Låsskruv för
fästplatta

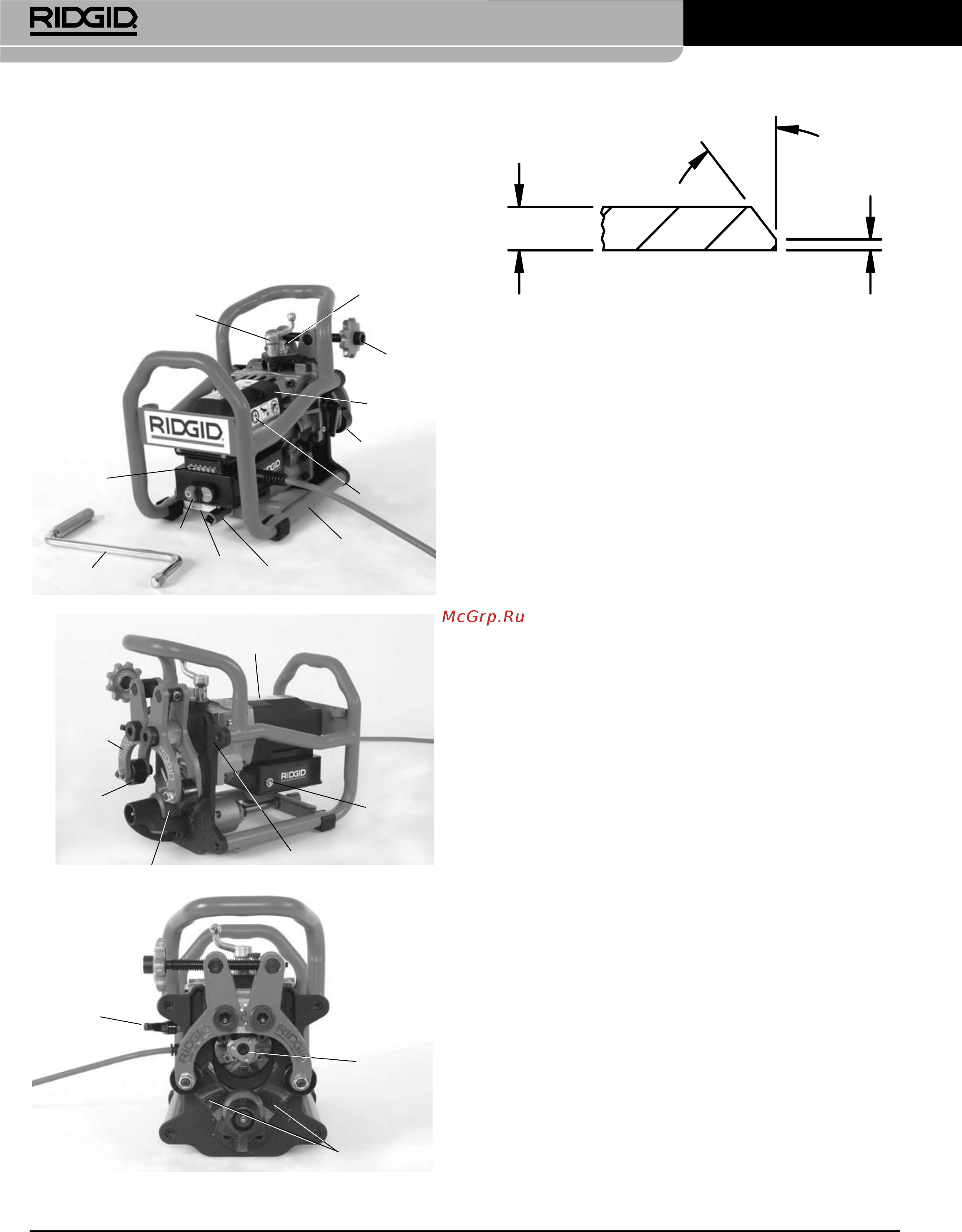

Figur 1 – Modell B-500 Avfasare
Fasbredd
Fasvinkel
0.188”–0.5” Max.
Figur 2 – Avfasarens utförande
Specifikationer
Kapacitet/diameter .......... Minimum – 4” IPS-rör
Maximum – Plan plåt
Rörvägg/plåt
Tjocklek ................................ Minimum – 0.188” (4,8 mm)
Maximum – 0.50” (12,7 mm)
Materialtjockleken får inte variera
mer än 0.031” (0,8mm)
Rör/plåt
Orientering .........................Vågrät (Se Figur 6)
Avfasningsvinklar ............. 37,5°, 30° och 45°
(med rätt skärhuvud)
Fasbredd .............................. 0 till 0.188” (4,8 mm) i ca ⁄”
(0,8mm) steg
Material* ..............................Diverse stål, rostfritt stål
* Avfasarens skärhuvud och insatser är optimerade för standardrör i mjukt stål
A53. Insatsernas brukningstid kan förväntas bli kortare i andra material.
* Avfasningsmöjligheterna beror på diverse faktorer, inklusive materialtyp,
kemi, mängd borttaget material plus andra faktorer. I vissa fall kanske avfas-
ningen inte kan göras eller leda till skador på skärinsatsen. Om du har frågor
om materialet som ska avfasas är du välkommen att kontakta Ridge Tool
Technical Services Department.
Drift utan last
Hastighet N
0
........................950/min
Motor:
Typ ....................................Universalmodell
Eekt ................................1,2 hk
Värde ................................ 115V, 13A, 50/60Hz
230V, 6,5A, 50/60Hz
Mått:
Höjd ..................................13.3” (33,8 cm)
Längd ...............................15.8” (40,1 cm)
Bredd ................................11.5” (29,2 cm)
Vikt .................................... 52.5 lbs (23,8 kg) med skärhuvud
och vevhandtag
Standardutrustning
En RIDGID® Modell B-500 Flyttbar röravfasare levereras med:
•
Skärhuvud med en av sex skärinsatser (installerad)
• T15-nyckel för skärinsatsens skruvar
• Smörjfett för skärinsatsens skruvar
144
Flyttbar röravfasare modell B-500
