![Ridgid В-500 55098 [416/449] Model b 500 taşınabilir boru pahlama makinesi](/views2/1642187/page416/bg1a0.png)
makinesi, iş parçasını kılavuz silindirler ve bir tahrik silindiri
arasında sağlam şekilde tutar. Kesici başlığı pahlama yapılacak
makine boyunca manüel hareket ettirmek için çıkartılabilir
bir el manivelası kullanılır. Belirli manivela hızlarıyla ilgili geri
bildirimde bulunması için gösterge lambaları mevcuttur.
Şasi, motoru/şanzımanı korumaya yardım eder ve pahlama
makinesinin tutulmasına yardımcı olur.
Motor
Alan Genişliği
Ayarlama
Ölçeği
Cıvata Plakası
Kilit Vidası
AÇMA/KAPAMA
Anahtarı
Gösterge
Lambaları
El Manivelası
Tahrik
Mili
Kesici Besleme
Vidası
Sıkıştırma
Vidası
Şasi
Uyarı
Etiketi
Döndürme
Etiketi
Tahrik Silindiri
Kılavuz
Silindirler
Talimat
Etiketi
Yana Açılır
Kollar
Düz Ayna
Kırıcı
Kesici
Bagalar ile Kesici
Başlık
Aşınma Plakası
Cıvata Plakası
Kilit Vidası

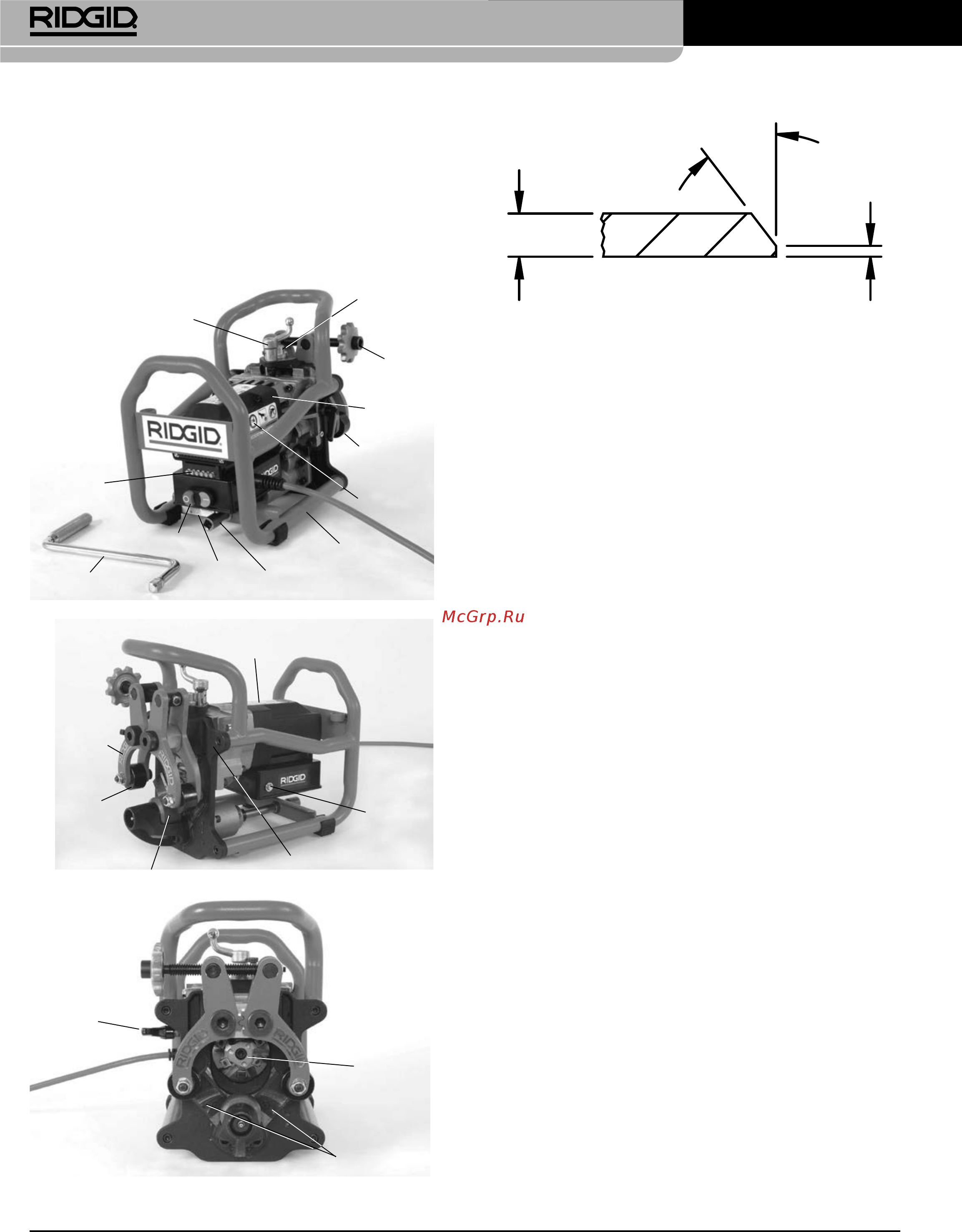

Şekil 1 – Model B-500 Pahlama makinesi
Alan
Genişliği
Pahlama
Açısı
0.188” - 0.5”
Maks.
Şekil 2 – Pahlama Konfigürasyonu
Teknik Özellikler
Kapasite Çapı ..................... Minimum – 4” IPS Boru
Maksimum – Düz Plaka
Boru Duvarı/Plaka
Kalınlığı ................................ Minimum – 0.188” (4,8 mm)
Maksimum – 0.50” (12,7 mm)
Malzeme kalınlığı 0.031” (0,8 mm)
üzeri bir değişkenlik gösteremez
Boru/Plaka
Yönü ......................................Yatay (Bkz. Şekil 6.)
Eğim Açıları ......................... 37,5°, 30° ve 45° (doğru kesici
başlıkla)
Alan Genişliği ..................... 0 ila 0.188” (4,8 mm) yaklaşık
⁄”(0,8 mm) artımlar
Malzemeler* .......................Çoğu Çelik, Paslanmaz Çelik
* Pahlama makinesi kesici başlığı ve bagalar standart A53 hafif paslanmaz çelik
için optimize edilmiştir. Diğer malzemelerde azalmış baga ömrü beklenebilir.
* Pahlama becerisi malzeme tipi, kimya, sertlik, çıkartılacak malzemenin mik-
tarı ve diğer faktörleri içeren çeşitli faktörlere bağlı olarak değişir. Çoğu du-
rumda pahlama işlemi yapılamayabilir veya kesici baganın hasar görmesiyle
sonuçlanabilir. Pahlama yapılacak belirli malzemeyle ilgili sorularınızın olma-
sı durumunda Ridge Tool Technical Service Department ile temas kurunun.
Yüksüz Çalıştırma
Hız N
0
.....................................950/dak
Motor:
Tip .....................................Üniversal
Beygir gücü ....................1,2 HP
Güç .................................... 115V, 13 Amp, 50/60 Hz
230V, 6,5 Amp, 50/60 Hz
Boyutlar:
Yükseklik .........................13.3” (33,8 cm)
Uzunluk ...........................15.8” (40,1 cm)
Genişlik ............................11.5” (29,2 cm)
Ağırlık ............................... 52.5 lbs (23,8 kg) Kesici Başlık ve
Manivela Kolu ile birlikte
Standart Ekipman
RIDGID® Model B-500 Taşınabilir Boru Pahlama Makinesi aşa-
ğıdakilerle birlikte gelir:
•
Kesici Başlık, altı kesici bagadan oluşan bir set il birlikte
(Kurulu)
• T15 Anahtar, Kesici Baga Vidaları için
414
