6” (0,15 m)
min.

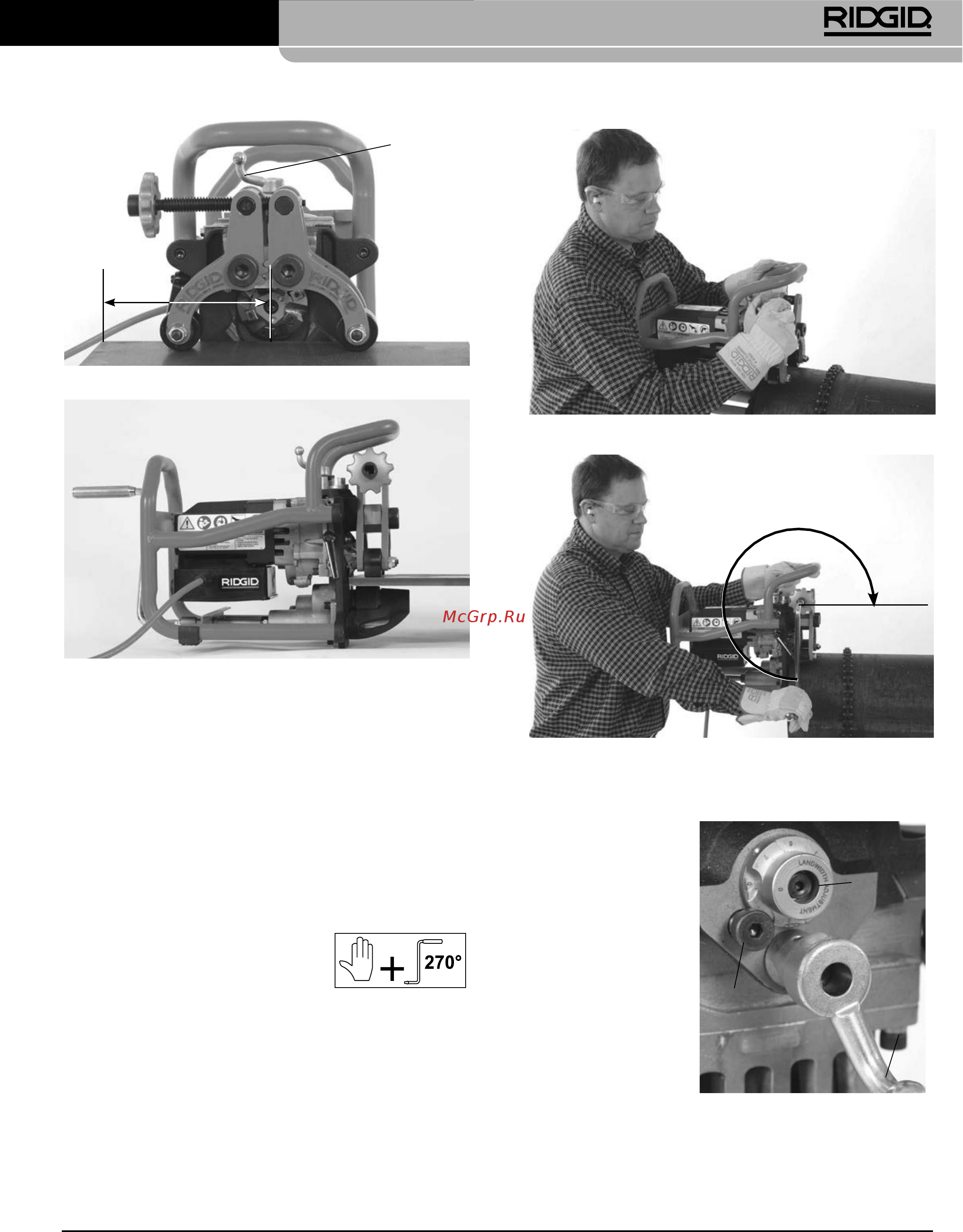

Slika 16A – Alat za obaranje ivica na ploči
Slika 16B – Montaža alata za obaranje ivica na ploču
FiksiranI alat za obaranje ivica/rotirajuća cev
Proverite da li su alat za obaranje ivica, postolja cevi i cev
pravilno podešeni (pogledajte Slike 10, 12 i 13).
Postavite cev preko pogonskog točkića alata za obaranje
ivica. Vodite računa da su habajuće ploče alata za
obaranje ivica došle do ivice cevi ili ivice ploče. Pazite da
ne udarite radni komad reznom glavom da biste sprečili
oštećenje umetaka. Držite cev dok ne bude učvršćena
pomoću alata za obaranje ivica.
5. Rukom zategnite stezni zavrtanj plus dodatne ¾ okreta
od (270°) (Slika17) isporučenom
obrtnom ručicom da biste zahvatili
materijal između točkića za
vođenje i pogonskog točkića. Vodite računa da je alat
za obaranje ivica učvršćen za materijal i da su alat i
materijal stabilni. Uklonite obrtnu ručicu. Nemojte
ostaviti obrtnu ručicu na steznom zavrtnju. Nemojte
pokušati sa obaranjem ivica ako alat nije učvršćen za
radni komad.
Slika 17A – Rukom zategnite stezni zavrtanj
Okret od ¾
(270°)
Slika 17B – Zategnite stezni zavrtanj za dodatne
¾okreta (270°)
6.
Podesite željenu širinu osnove (Slika 18) pomoću podesivog
merila širine osnove.
Ako se podesi na “0”
osnova na ivici cevi
neće postojati. Svaki
korak na podesivom
merilu širine osnove
je približno za ⁄”
(0,8 mm) različit od
susednog koraka.
(1~ 0.03” (0,8mm)
širina osnove, 2 ~
0.06” (1,6 mm), itd.)
Pomerite potreban
korak merila tako da
se poravna prema
glavi kočnice.
Zavrtanj za
pomeranje
rezača
Podesivo
merilo širine
osnove
Kočnica
(rameni
zavrtanj)
Slika 18 – Podešavanje
podesivog merila
širine osnove
Zavrtanj za
pomeranje
rezača
Model B-500 Prenosivi alat za obaranje ivica cevi
379
