Toldat

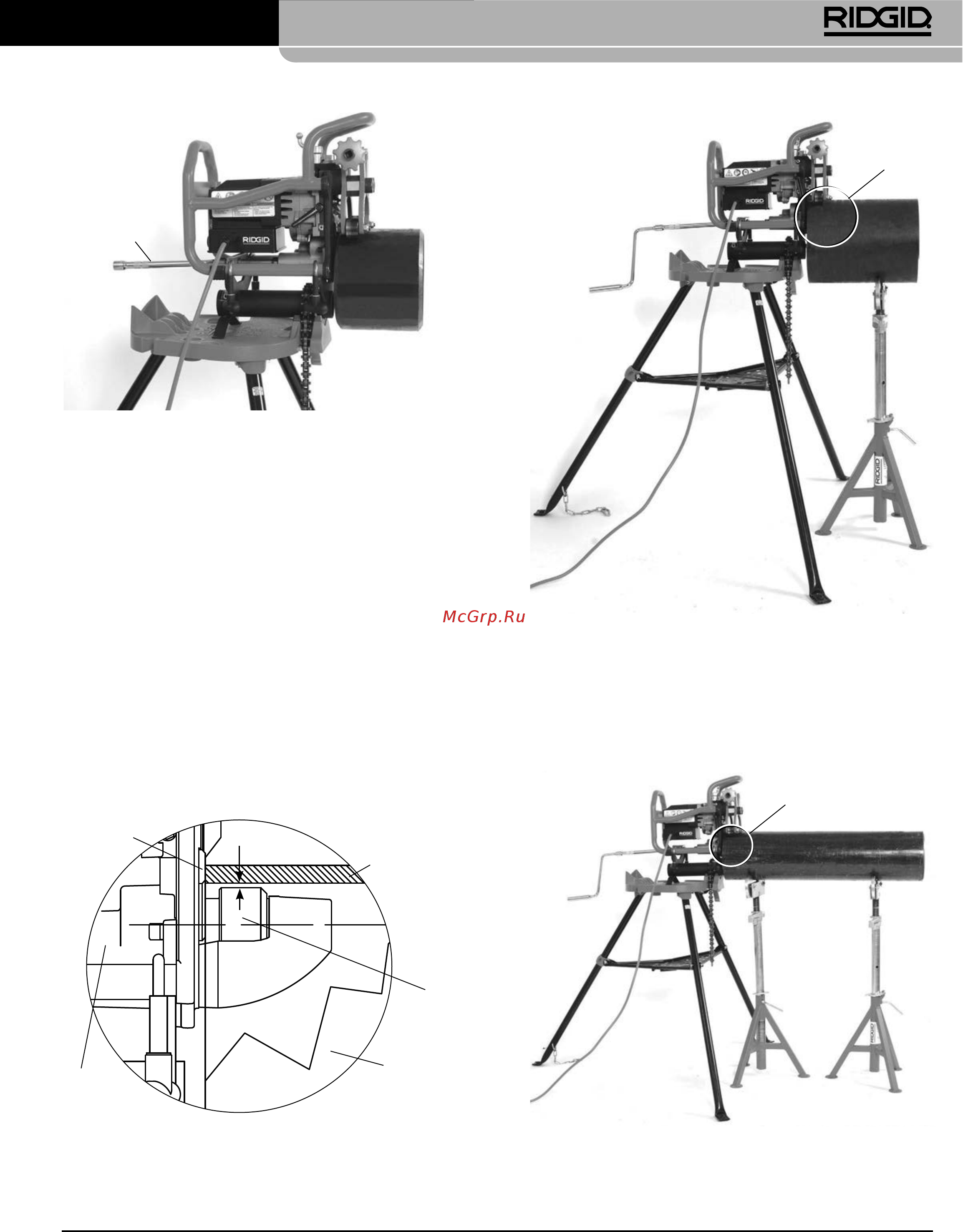

10. ábra – Fix leélező gép, 12”-nél rövidebb és 50 fontnál
könnyebb cső
12”-nél (300 mm) hosszabb vagy 50 fontnál (22 kg) nehezebb
cső leélezéséhez a csövet mindenképpen csőállvánnyal kell
alátámasztani a cső és a felszerelés felborulásának és leesé-
sének megelőzése érdekében. Az állványokat görgőkkel kell
felszerelni, hogy a cső leélezés közben elforoghasson. Ha a
cső alátámasztása nem megfelelő, ill. kézzel támasztják alá
a csövet, akkor a cső és a berendezés felborulhat, ill. leeshet.
A csőállványokat a leélező gép hajtógörgőjével egy vonalba
helyezze el. Ha lehet, mindig legalább két csőállványt kell
használni. A megfogatás előtt a cső felfelé eső belső átmé-
rőjének azonos magasságban, de legfeljebb ⁄”-kel (3mm)
magasabban kell lennie, mint a leélező gép hajtógörgőjének
felső széle (lásd 11. ábra). A csőnek párhuzamosnak kell lennie
a leélező gép hajtógörgőjével. A cső belső átmérőjét ne állítsa
alacsonyabbra, mint a hajtógörgő felső széle – ekkor ugyanis
a stabilitás és a pályakövetés romolhat.
Hajtógörgő
⁄” (3 mm) Max.
Cső
Leélezőgép
Kopólemez
Csőfal
1.1 ábra – Fix leélező gép, A cső pozíciója a leélező gép
hajtógörgőjéhez képest (csőmetszet - megfo-
gatás előtt)
Lásd 11. ábra
12. ábra – Fix leélező gép, Rövid cső, Egy csőállvány
Rövid csőszakaszokkal és egy csőállvánnyal történő
használatkor a cső a leélező gép hajtógörgőjén és a
csőállványon támaszkodik fel (lásd 12. ábra). Hosszabb
csövekkel és több csőállvánnyal történő használatkor a
cső a csőállványokon támaszkodik fel a 13. ábra szerint.
Lásd 11. ábra
13. ábra – Fix leélező gép, Hosszú cső, Több csőállvány
Model B-500 hordozható cső-leélező gép
299
