Obaranje ivice se postiže u jednom prelazu bez potrebe za
daljim doterivanjem. Ne koristi se nikakvo rashladno sredstvo
ili ulje za rezanje. Širina osnove se može podesiti u koracima
od približno ⁄” (0,8 mm) od 0 do 0.188” (0 do 4,8 mm). Alat za
obaranje ivica čvrsto zahvata radni komad između točkića za
vođenje i pogonskog točkića. Priložena je i odvojiva ručica za
ručno pokretanje rezne glave kroz materijal čiju ivicu obarate.
Pridodate su indikacione lampice da bi prikazale pravilnu
brzinu obrtanja ručice. Ram služi za zaštitu motora/menjača i
pomaže pri rukovanju alatom.
Motor
Podesivo
merilo širine
osnove
Zavrtanj
za blokadu
pričvrsne ploče
Prekidač za
UKLJ./ISKLJ.
Indikacione
lampice
Obrtna ručica
Pogonsko
vreteno
Zavrtanj za
pomeranje rezača
Stezni
zavrtanj
Ram
Upozoravajuća
nalepnica
Oznaka
rotacije
Pogonski točkić
Točkići za
vođenje
Nalepnica sa
uputstvom
Oscilirajuće
ruke
Prednja ploča
Prekidač
Rezna glava
sa reznim
umetcima
Habajuća ploča
Zavrtanj
za blokadu
pričvrsne ploče

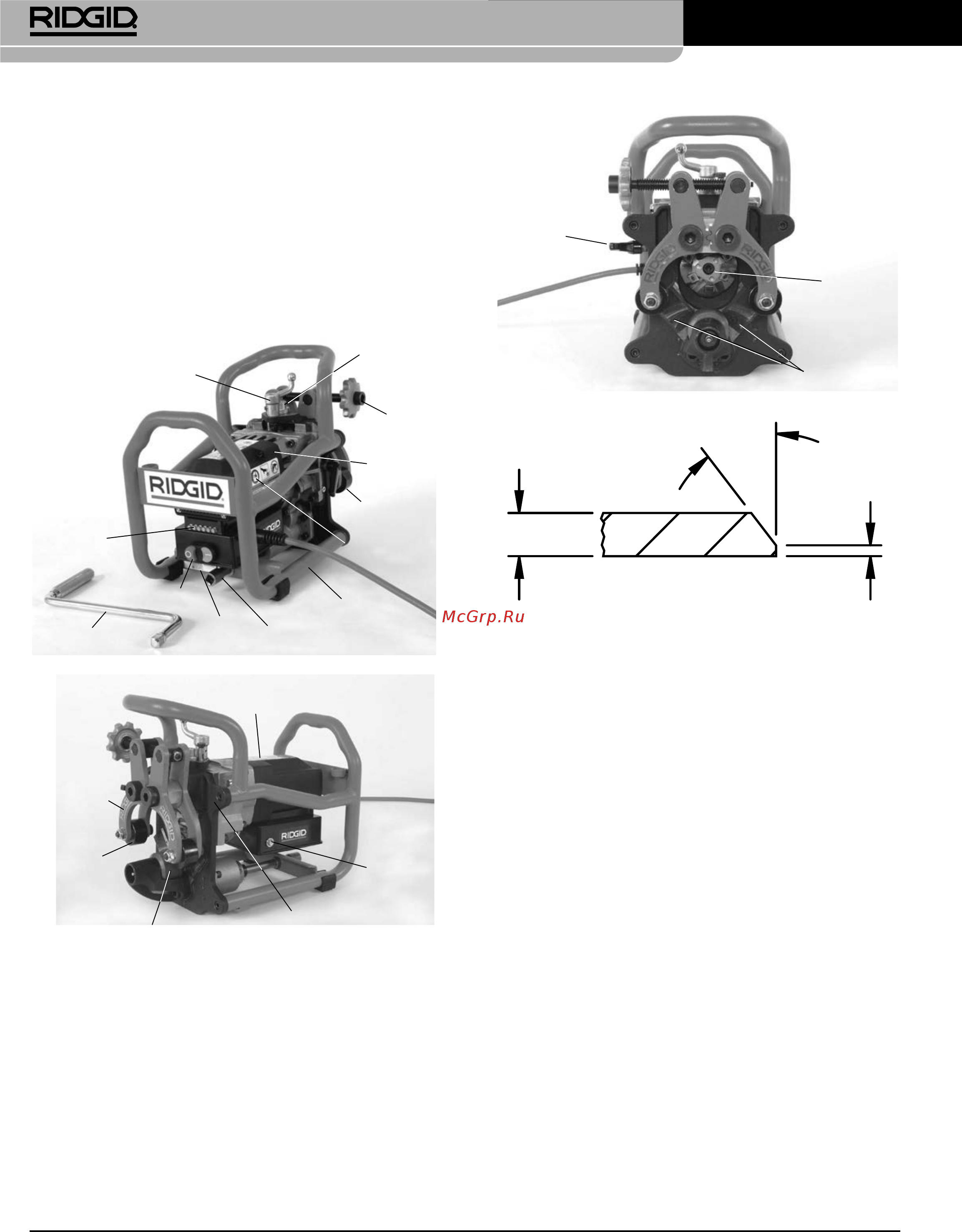

Slika 1 – Model B-500 Alat za obaranje ivica
Širina
osnove
Ugao
obaranja
ivice
0.188” - 0.5”
maks.
Slika 2 – Konguracija oborene ivice
Tehnički podaci
Veličina prečnika ............... Najmanje – 4” IPS cevi
Najviše – Ravna ploča
Zid cevi/Ploča
Debljina ............................... Najmanje – 0.188” (4,8 mm)
Najviše – 0.50” (12,7 mm)
Debljina materijala ne može da
varira za više od 0.031” (0,8 mm)
Cev/Ploča
Položaj ..................................Horizontalno (Pogledajte Sliku 6.)
Uglovi obaranja ................. 37,5°, 30° i 45° (uz odgovarajuću
reznu glavu)
Širina osnove ...................... 0 do 0.188” (4,8 mm) u koracima od
⁄” (0,8 mm) približno
Materijali* ............................Većina čelika, Nerđajući čelik
* Rezna glava i umetci alata za obaranje ivica su prilagođeni standardnoj cevi od
mekog čelika A53. Kod drugih materijala se može očekivati umanjeni radni vek.
* Sposobnost obaranja ivica zavisi od različitih faktora, uključujući tip materijala,
hemijski sastav, tvrdoću, količinu materijala koja se uklanja i druge faktore.
Unekim slučajevima, obaranje ivica možda neće biti moguće ili može izazvati
oštećenje reznog umetka. Ako postoje bilo kakva pitanja u vezi obaranja ivica
određenog materijala, kontaktirajte Ridge Tool Tehničko servisno odeljenje.
Bez opterećenja pri radu
Brzina N
0
...............................950/min
Motor:
Tip .....................................Univerzalni
Snaga ...............................1,2 KS
372
Model B-500 Prenosivi alat za obaranje ivica cevi
