Постоянно следите за расположением шнура (при
перемещении станка для снятия фаски) и контроли-
руйте ведение станка по заготовке. Шнур не должен
касаться режущей головки. После формирования
фаски убедитесь, что износостойкие накладки оста -
ются заподлицо с торцом трубы или кромкой листа.
Прекратите вращение прокручивающей рукоятки и
нажмите кнопку ВЫКЛ (O). В случае если:
•
Износостойкие накладки отодвигаются от заготовки.
• Резаки не сцепляются с заготовкой.
• Процесс необходимо ос тановить по какой-либо
причине.
Это поможет предотвратить сход станка для снятия
фаски с заготовки. Чтобы продолжить процесс среза-
ния фаски, повторите процедуру, начиная с первого
действия.
Продолжайте вращать рукоятку, пока фаска не будет
выполнена.
11. После завершения процесса снятия фаски, нажмите
кнопку ВЫКЛ (O) и убедитесь, что режущая головка
полностью остановилась. Отсоедините насадку от
станка для снятия фаски (при перемещении станка
для снятия фаски).
12. Слегка отверните контрящий винт прижимной пла-
стины, чтобы освободить режущую головку.
13. Полностью отведите режущую головку с помощью
винта подачи резака.
14. Убедившись, что заготовка и станок для снятия фаски
надежно закреплены, отверните зажимной винт и рас-
кройте поворотные кронштейны, чтобы освободить
заготовку.
15. Демонтируйте заготовку со станка для снятия фаски.
Остерегайтесь острых кромок на трубе. Соблюдайте
осторожность, чтобы не ударить режущую головку о
трубу и не повредить вставные резцы.
Инструкция по техническому
обслуживанию
ВНИМАНИЕ!
Перед выполнением технического обслуживания
или любых регулировок следует обязательно
отсоединить станок для снятия фаски от электро-
питания и нажать кнопку ВЫКЛ.
Всегда надевайте защитные очки.
Выполняйте техническое обслуживание станка
для снятия фаски в соответствии с указанными
процедурами, чтобы уменьшить риск поражения
электрическим током, попадания в движущиеся
детали механизмов и других причин.
Чистка
После каждого применения удалите стружку мягкой
чистой тряпкой или щеткой, особенно с зон относитель-
ного перемещения деталей, например с поворотных
кронштейнов, направляющих или винта подачи. Очистите
и удалите пыль и мусор с вентиляционных прорезей
двигателя.
Очистите насечки ведущего ролика проволочной щеткой.
(Рис. 22)

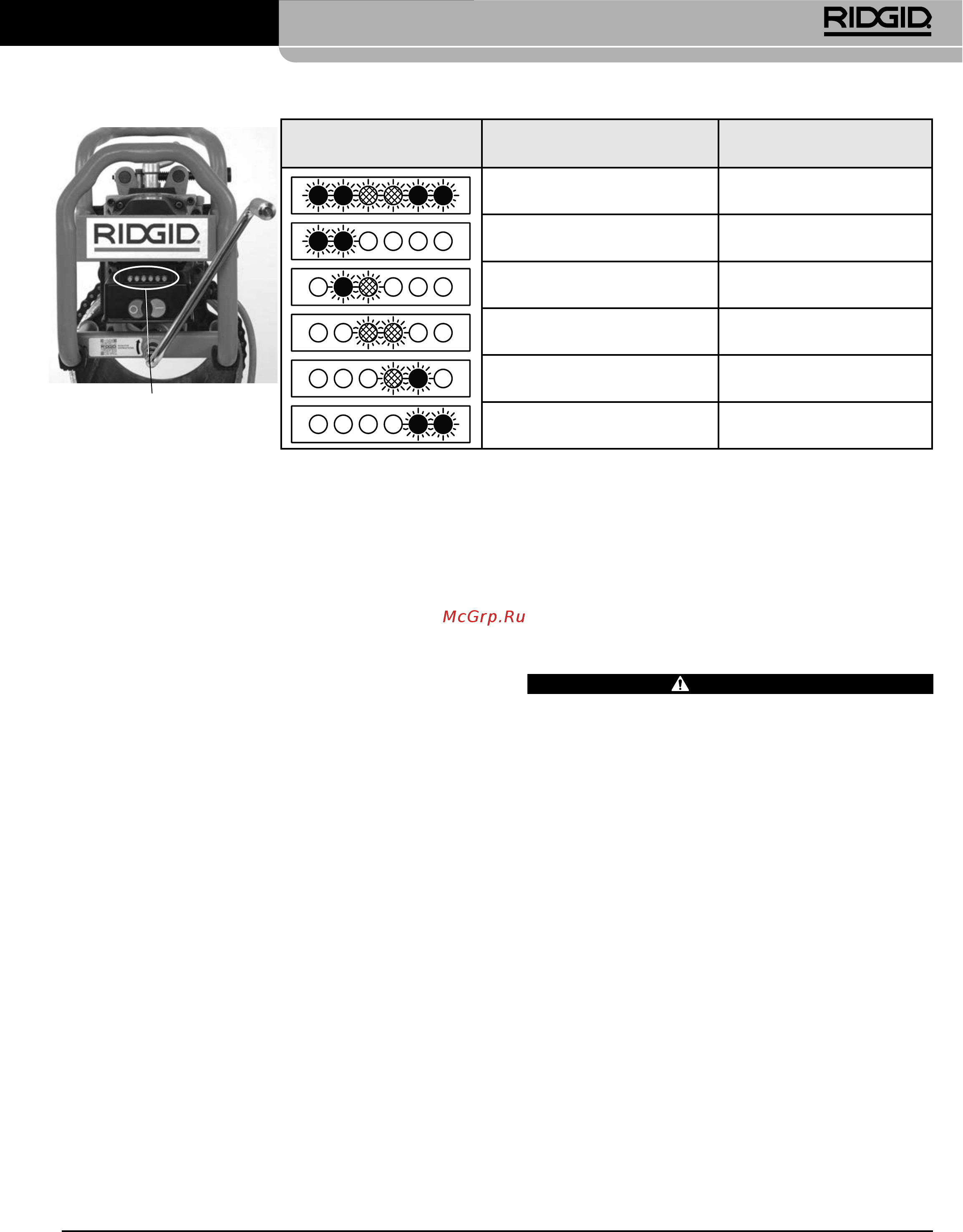

Индикаторные
лампы
Рис. 21 – Индикаторные лампы
Световые
индикаторы
Горящие индикаторы Состояние
Все
Подключен к сети, выключен
Два желтых
Пониженная скорость
прокручивания.
Один желтый/Один зеленый
Два зеленых
Оптимальная скорость
прокручивания.
Один зеленый/ Один
красный
Два красных
Повышенная скорость
прокручивания.
Переносной станок для снятия фаски труб модели B-500
