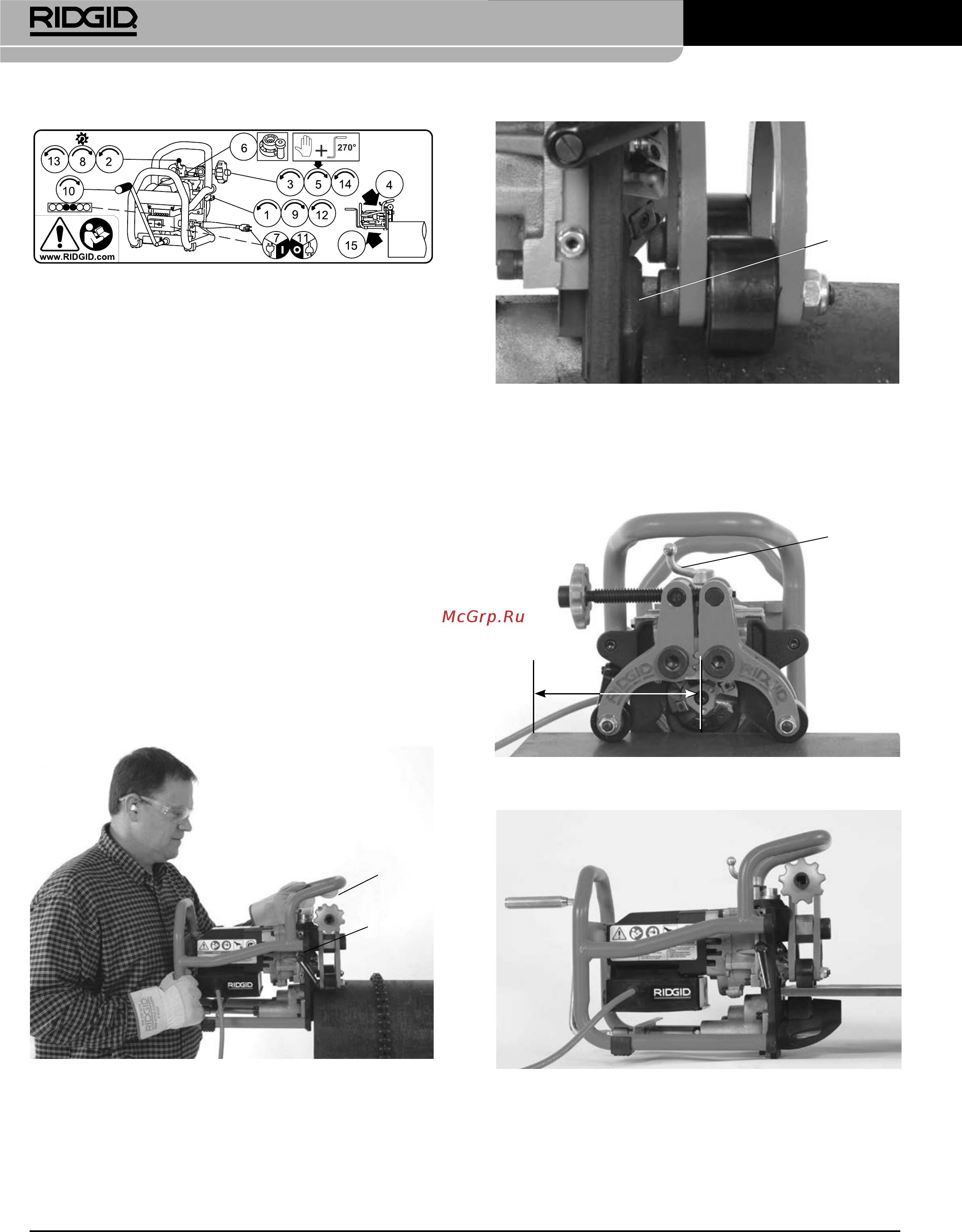

Şekil 14 – Talimat Etiketi
1.
Cıvata plakası kilit vidasının gevşek olduğunu doğrulayın.
2. Kesici başlığını (tahrik silindirinden uzakta) tam olarak
yatırmak için kesici besleme vidası sayacını saat yönünde
çevirin.
3. Yana açılır kolu iş parçasının monte edilmesi için yeterli
genişlikte bir konumda açmak üzere sıkıştırma vidasını
çevirin.
4. Pahlama makinesi ve iş parçasının bir araya getirilmesi.
Sabit İş Parçası/Hareketli Pahlama Makinesi
Pahlama makinesi ve iş parçasının doğru şekilde kuruldu-
ğunu onaylayın.
Pahlama makinesini sağlam şekilde tutun ve boruyu
kılavuz silindirler dış çap üzerinde (kılavuz, düz plaka için
eğim elde edecek tarafta döner) ve tahrik silindiri boru
içerisinde (eğimden uzak tarafta) olacak şekilde yerleş-
tirin. Pahlama makinesi üzerindeki aşınma plakalarının
boru ucu veya plaka kenarında düzleştiğinden emin olun
(Şekil 15B). Bagalara zarar vermeyi önlemek için Kesici
Başlığı boru veya plakaya vurmayın. Pahlama makinesini
iş parçasına sabitlenen kadar tutun.
Şekil 15A – Pahlama Makinesinin Boru Üzerine
Yerleştirilmesi
Aşınma
Plakaları
Şekil 15B – Aşınma Plakası Borunun Ucuna Yanaşır
Düz plaka üzerinde kullanıldığında pahlama makinesi
kenarın ucundan 6 inç mesafede kullanılamaz. Pahlama
makinesini yerinde tutmak için kılavuz silindirler plakaya
temas etmelidir (Bkz. Şekil16).
6” (0,15 m)
Min.
Kesici
Besleme
Vidası
Şekil 16A – Pahlama Makinesi Plakanın Üzerinde
Şekil 16B – Pahlama Makinesinin Plakanın Üzerinde
Kurulması
Sabit Pahlama Makinesi/Dönen Boru
Pahlama makinesinin, boru standlarının ve borunun düzgün
şekilde kurulduğunu doğrulayın (bkz. Şekil 10, 12 ve 13).
Sıkma
Vidası
Pim Plakası
Kilit Vidası
420
Model B-500 Taşınabilir Boru Pahlama Makinesi
