0 – 0.188” (0 – 4,8 mm). Viisteleikkuri kiinnittää työkappaleen
turvallisesti ohjainrullien ja syöttörullan väliin. Leikkurissa on
irrotettava käsikampi, jolla leikkuupää viedään viistettävän
materiaalin läpi. Oikea pyöritysnopeus näytetään merkkivaloilla.
Kehys suojaa moottoria/vaihteistoa ja helpottaa viisteleikkurin
käsittelyä.
Moottori
Kauluksen
leveyden
säätötulkki
Säätölevyn
lukitusruuvi
ON/OFF-kytkin
Merkkivalot
Käsikampi
Vetoakseli
Leikkurin
syöttöruuvi
Kiristysruuvi
Kehys
Varoitustarra
Pyörimissuuntatarra
Syöttörulla
Ohjain-
rullat
Ohjetarra
Etulevy
Katkaisin
Leikkuupää
ja teräpalat
Kulumislevy
Säätölevyn
lukitusruuvi

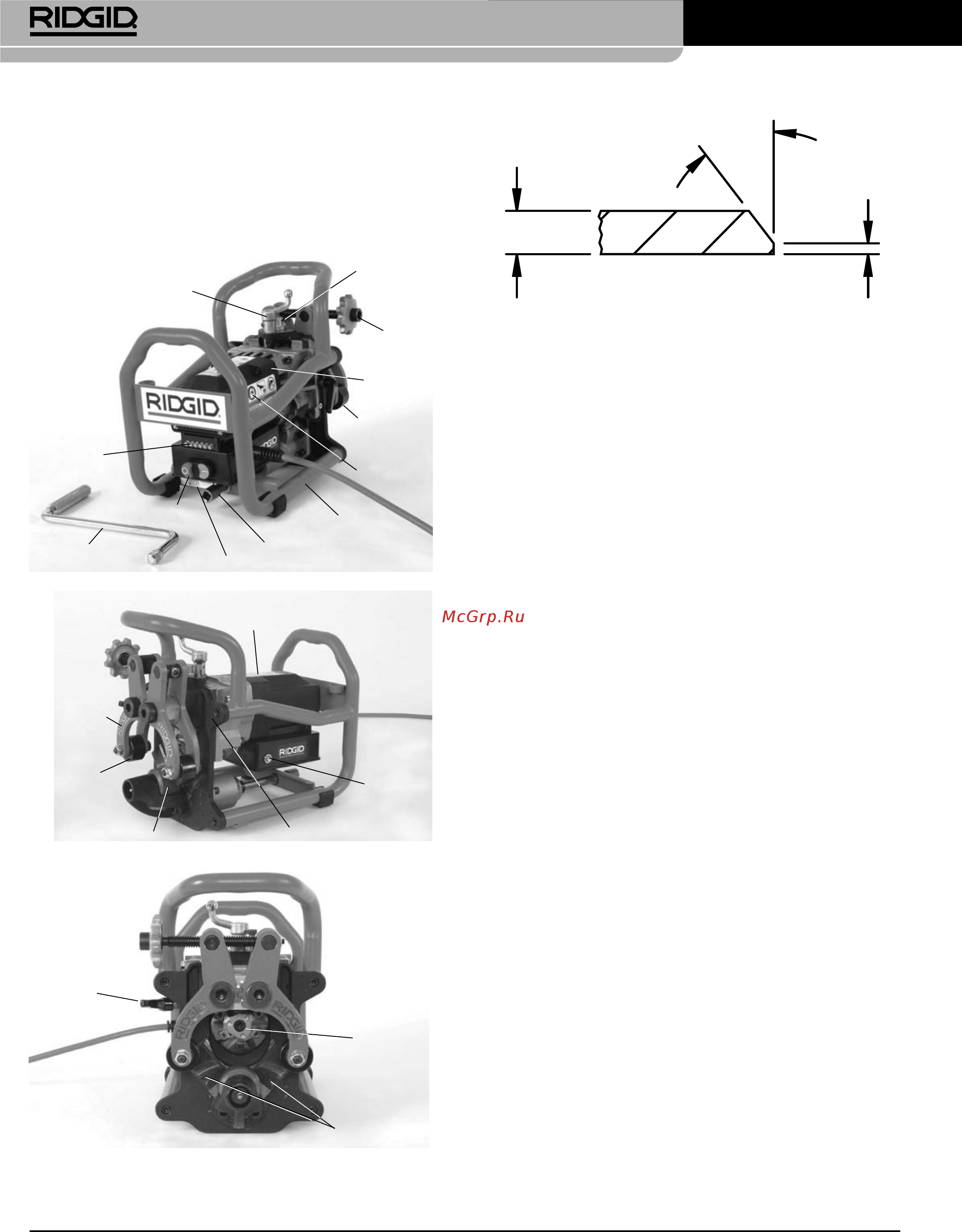

Kuva 1 – Malli B-500 Viisteleikkuri
Kuva 2 – Viistotuksen määritys
Tekniset tiedot
Putken halkaisija ............... Minimi – 4” IPS-putki
Maksimi – Litteä levy
Putken seinämä/levy
Paksuus ................................ Vähintään – 0.188” (4,8 mm)
Maksimi – 0.50” (12,7 mm)
Materiaalin paksuus saa vaihdella
enintään 0.031” (0,8 mm)
Putki/levy
Suunta ..................................Vaakasuunnassa (Katso Kuva 6)
Viistekulmat ........................ 37,5°, 30° ja 45° (oikealla leikkuu-
päällä)
Kauluksen leveys .............. 0 – 0.188” (4,8 mm)
noin ⁄” (0,8mm) portain
Materiaalit* .........................Useimmat teräkset, ruostumaton
teräs
* Viisteleikkurin leikkuupää ja teräpalat on optimoitu standardin A53 niukkahii-
liselle teräsputkelle. Muilla materiaaleilla teräpalan käyttöikä voi olla lyhyempi.
* Viistämiskyky riippuu eri tekijöistä, kuten materiaalin tyyppi, kemia, kovuus,
poistettavan materiaalin määrä jne. Joissakin tapauksissa viisteitä ei ehkä
voida tehdä tai seurauksena voi olla leikkurin teräpalan vaurioituminen. Jos
viistettävästä materiaalista on kysyttävää, ottakaa yhteys Ridge Tool Tekni-
seen huolto-osastoon.
Käyttö kuormittamattomana
Pyörimisnopeus ................950 r/min
Moottori:
Tyyppi ..............................Yleisvirta
Hevosvoimat: ................1,2 hv
Käyttöjännite ................. 115 V, 13 A, 50/60 Hz
230 V, 6,5 A, 50/60 Hz
Mitat:
Korkeus ............................13.3” (33,8 cm)
Pituus ...............................15.8” (40,1 cm)
Leveys ..............................11.5” (29,2 cm)
Paino ................................ 52.5 lbs (23,8 kg) leikkuupään ja
pyörityskahvan kanssa
Kauluksen
leveys
Viistekulma
0.188” - 0.5” maks.
Kääntö-
varret
198
Malli B-500 Siirrettävä viisteleikkuri
