8
Руководство по эксплуатации
Заготовки должны быть удобно зажаты за-
жимным устройством.
Зажимные устройства, в свою очередь, долж-
ны быть зафиксированы на столе станка.
Для этой цели стол станка снабжен Т-образ-
ными пазами.
Крепление инструмента
Инструменты, обычно используемые с дан-
ным станком, должны иметь цилиндрический
или конический хвостовик. Для крепления
инструментов с цилиндрическим хвостовиком
на шпинделе, как правило, используется свер-
лильный патрон. Это фиксирующее устрой-
ство используется для сверл малых диаметров
(до 16 мм). Сверла большего диаметра, как
правило, имеют конический хвостовик Морзе
(сверла диаметров до 16 мм могут иметь кони-
ческий хвостовик).
Конструкция главного шпинделя для вставки
инструмента относится к конусу Морзе. Очень
важно правильно вставить конус инструмента
в шпиндель, чтобы избежать падения инстру-
мента из корпуса при вращении инструмен-
та и несчастные случаи. Система крепления
инструмента обеспечивает автоматическую
блокировку, но для этого конус инструмента и
конус шпинделя должны находиться в контак-
те. Для обеспечения наилучшего контакта, по-
верхность конуса инструмента и поверхность
конуса шпинделя должны быть в надлежащем
состоянии. Поэтому необходимо обращаться с
оборудованием бережно.
Пуск станка
Перед пуском станка прочитайте внимательно
инструкцию по эксплуатации. Обслуживаю-
щий персонал станка должен быть ознаком-
лен со всеми точками управления станка и
его уходом. Устраните всю антикоррозионную
смазку со станка. Запустите станок на низких
оборотах, если не появится нетипичный звук
в коробке скоростей, измените обороты с ма-
лой скорости на большую скорость. Оставьте
работать станок без нагрузки в течении 15 ми-
нут. Если по истечении этого времени ничего
не произойдет, можно приступать к работе.

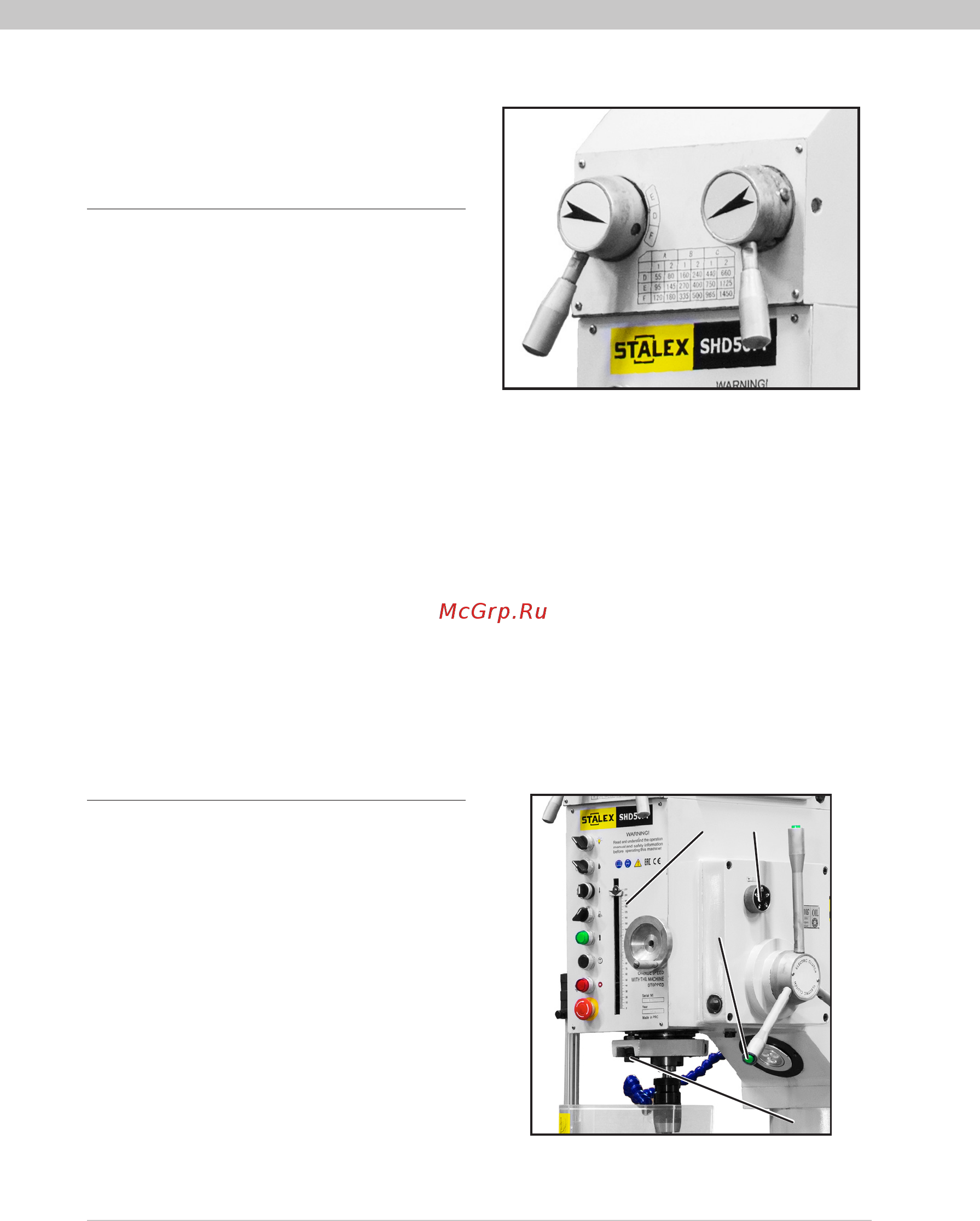

Изменение оборотов шпинделя (рис. 5)
Станок имеет 18 диапазонов скоростей шпин-
деля. Для смены скорости, прежде всего не-
обходимо остановить вращение шпинделя,
повернуть значение скорости на требуемый
диапазон и снова запустить станок.
Рис. 5
Автоматическая подача (рис. 6)
Для включения автоподачи необходимо пре-
жде остановить двигатель. На подвижной ли-
нейке (E) установить глубину сверления, для
этого необходимо повернуть колесико (F) на
нужный размер. Повернуть рычажок (G) на
необходимый шаг автоподачи. Включите вра-
щение шпинделя, слегка опустите рукоятку
маховика вниз и нажмите на кнопку (H) рас-
положенную на рукоятке маховика и этим со-
едините электромагнитную муфту, автоподача
будет включена. По достижении автоподачи
заданной глубины, она автоматически выклю-
чится. При необходимости прервать ход авто-
подачи, необходимо опять нажать кнопку (H)
и автоподача будет отключена.
E
F
G
H
Рис. 6
Ручная подача (рис. 7)
