Руководство по эксплуатации
16. Не оставлять работающий станок без
присмотра. Перед тем как покинуть ста-
нок необходимо проверить, что главный
выключатель находится в положении «0»
и он полностью остановлен.
17. Периодически проверять работу защит-
ных устройств станка.
18. Перед нажатием пусковой кнопки устано-
вить защитное устройство сверла в рабо-
чее положение.
19. Обеспечить надлежащие условия работы.
Не использовать электрооборудование в
сырых или влажных местах. Обеспечить
надлежащее освещение рабочего места.
Не использовать электрооборудование
в присутствии легковоспламеняющихся
жидкостей или газов.
20. Не допускать детей в рабочую зону.
21. Использовать только рекомендо-
ванные принадлежности и навесное
оборудование.
3
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
Комплект поставки
• 1 Станок сверлильный Ø 50мм SHD-50PF;
• 1 Адаптер MT4/MT3;
• 1 Адаптер MT3/MT2;
• 1 Конический хвостовик для сверлильно-
го патрона MT4;
• 1 Сверлильный патрон В16 Ø1~Ø13 мм;
• 1 Наклонный клин;
• 1 Гаечный ключ 22-24;
• 2 Болт M16*60;
• 2 Гайка M16;
• 2 Шайба 16;
• 1 Инструкция по эксплуатации;
• 1 Упаковочный лист;
Транспортировка
Для подъема станка вставить стальной стержень
в отверстие в головке станка, поднимать станок
за стержень. Использовать мягкие стропы.
Инспекция
После распаковки станка необходимо тщатель-
но проверить его на наличие повреждений.

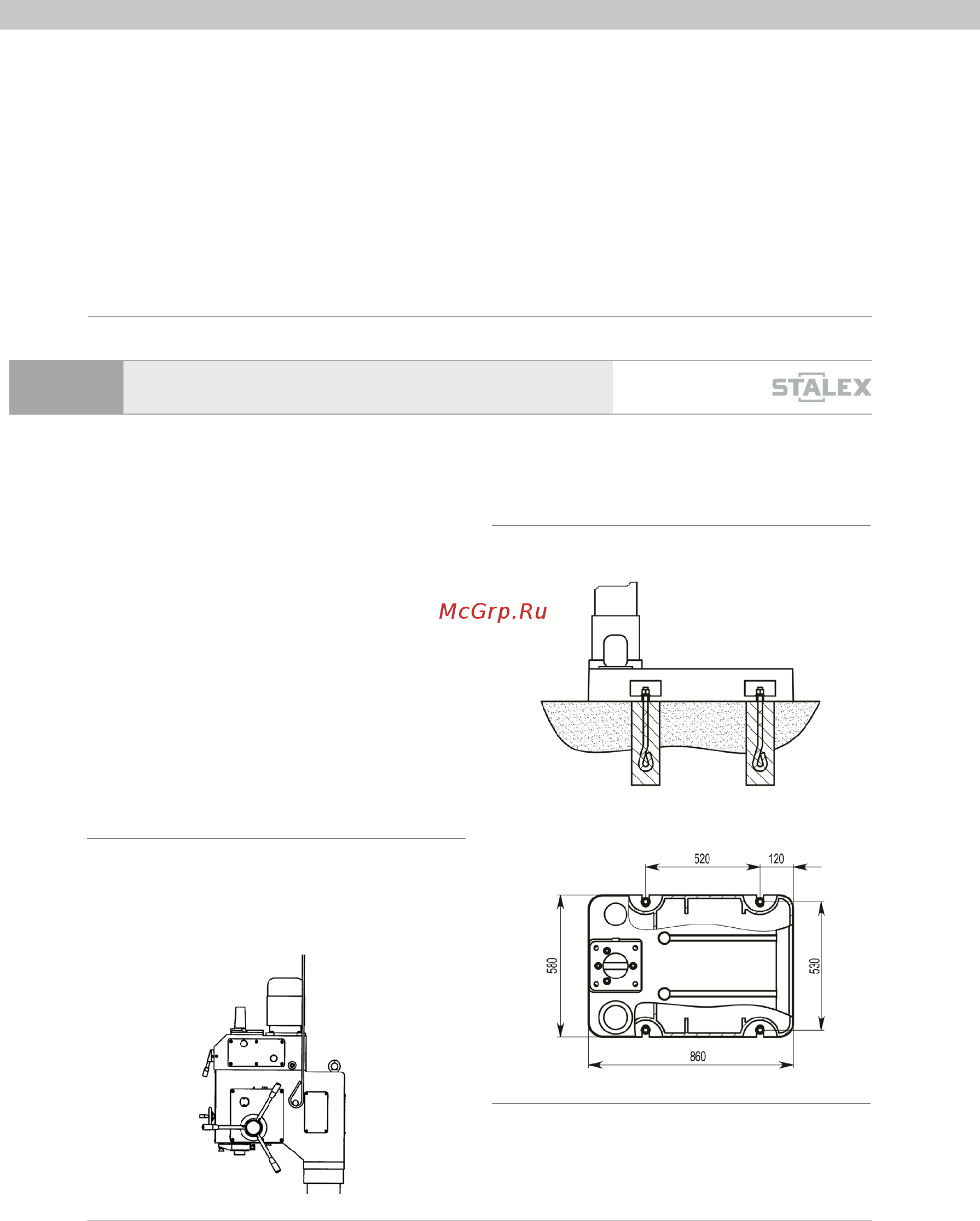

Схема фундамента
Очистка
Полностью удалить антикоррозионную смазку.
Очистить и смазать все подвижные части.
