5
Станок редукторный сверлильный STALEX SHD-50PF

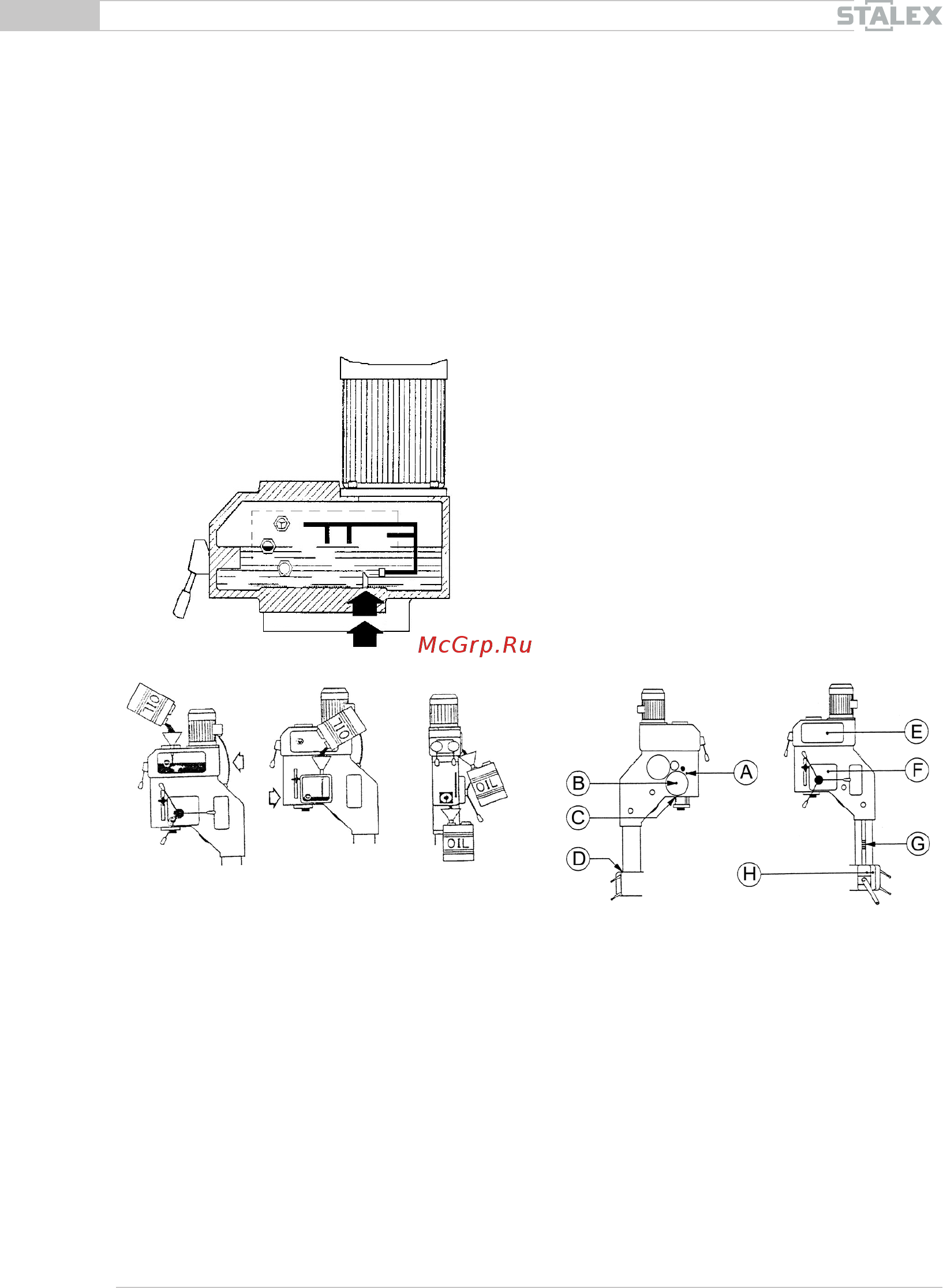

Заливка масла
Коробка скоростей включает в себя масляный
насос для смазки зубчатых колес.
ВНИМАНИЕ! Станок поставляется без мас-
ла. Для заполнения станка маслом выполнить
следующее:
Снять верхнюю заглушку, залить масло с по-
мощью воронки. Доливать масло до красной
отметки на указателе масла. Не превышать
данную отметку; в противном случае масло
будет выливаться из станка. Если это произо-
шло, то следует слить лишнее масло.
Смазка
1. Пиноль-шпиндель (A). Ежедневно смазы-
вать маслом масленку, расположенную
рядом с крышкой спиральной пружины.
2. Зубчатый вал пиноли (B). Ежедневно сма-
зывать маслом смазочное отверстие на
крышке спиральной пружины.
3. Пиноль (C). Очистить и смазать смазкой
рейку перемещения пиноли-шпинделя
вверх и вниз.
4. Колонна (D). Очистить и смазать смазкой
через каждые 50 часов.
5. Коробка скоростей (E). Заполнить короб-
ку маслом до указанного уровня. Масло
подлежит замене каждые 2000 часов.
6. Узел подачи (F). Заполнить маслом до
указанного уровня. Масло подлежит за-
мене каждые 2000 часов.
7. Рейка (G). Очистить и смазать смазкой че-
рез каждые 50 часов.
8. Стол (H). Ежедневно смазывать маслом
две точки смазки.
4,5 л 0,5 л Пустой
