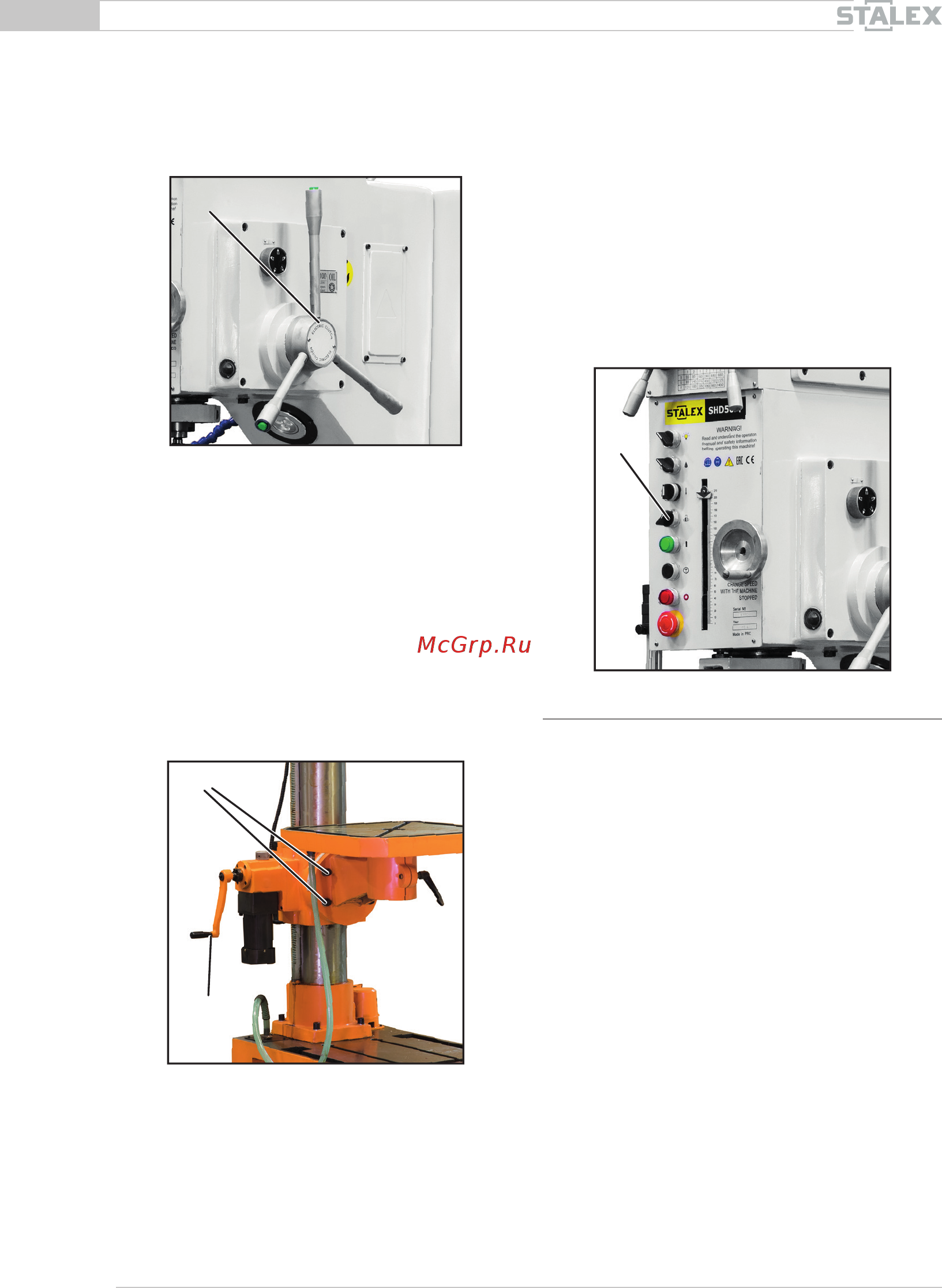

9
Станок редукторный сверлильный STALEX SHD-50PF
Для осуществления операции сверления, зен-
кования и других работ, необходимо вращать
рукоятку маховика (I) на необходимое рассто-
яние, до полного выполнения нужной опера-
ции. Затем вернуть ее в исходное положение.
I
Рис. 7
Наклон стола (рис. 8)
Для сверления заготовок под определенным
углом, на станке предусмотрен наклон стола в
диапазоне ±45º.Для наклона стола необходимо
ослабить 4 винта (рис. 8) повернуть стол на не-
обходимый угол и зафиксировать винтами (J).
Подъем стола (рис. 8)
Для подъема или опускания стола необходимо
ослабить крепления, удерживающие стол и с
помощью рычага (K) приподнять или опустить
стол. Закрепить фиксирующие винты
J
K
Рис. 8
Резьбонарезание (рис. 9)
Для осуществления этой функции необходимо:
1. Переключить станок в режим «резьбона-
резание» (L);
2. Выставить необходимую глубину
резьбонарезания;
3. Установить скорость вращения шпинделя,
необходимую для этой операции
4. Переключить функцию автоподачи в не-
обходимый диапазон.
Включить станок, подвести метчик в направ-
лении вниз до соприкосновения с обрабатыва-
емым материалом. Проведите нарезку резьбы.
По достижении заданной глубины резьбона-
резания контрольный микровыключатель вы-
ключится и сработает реверс, метчик выйдет
из заготовки. Когда шпиндель возвратится в
исходное верхнее положение, вращение будет
отключено.
L
Рис. 9
Отходы обработки
В процессе обработки образуется стружка.
Стружка может иметь различные формы в
зависимости от материала. Наиболее распро-
страненными из них являются три типа: фраг-
ментированная стружка, короткая винтовая
стружка и длинная винтовая стружка.
Фрагментированная стружка представляет
опасность для глаз оператора. Поэтому реко-
мендуется работать в защитных очках.
Длинная винтовая стружка, как правило, оги-
бает инструмент и увеличивается в объеме,
что может привести к травмам оператора.
Кроме того, длинная стружка может сместить
защитное устройство, что повышает риск ава-
рии. Рекомендуется использовать инструмен-
ты для разрушения стружки при обработке ма-
териалов, которые производят такую стружку.
За дополнительной информацией следует об-
ращаться к производителю инструмента.
