6
Руководство по эксплуатации
4
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

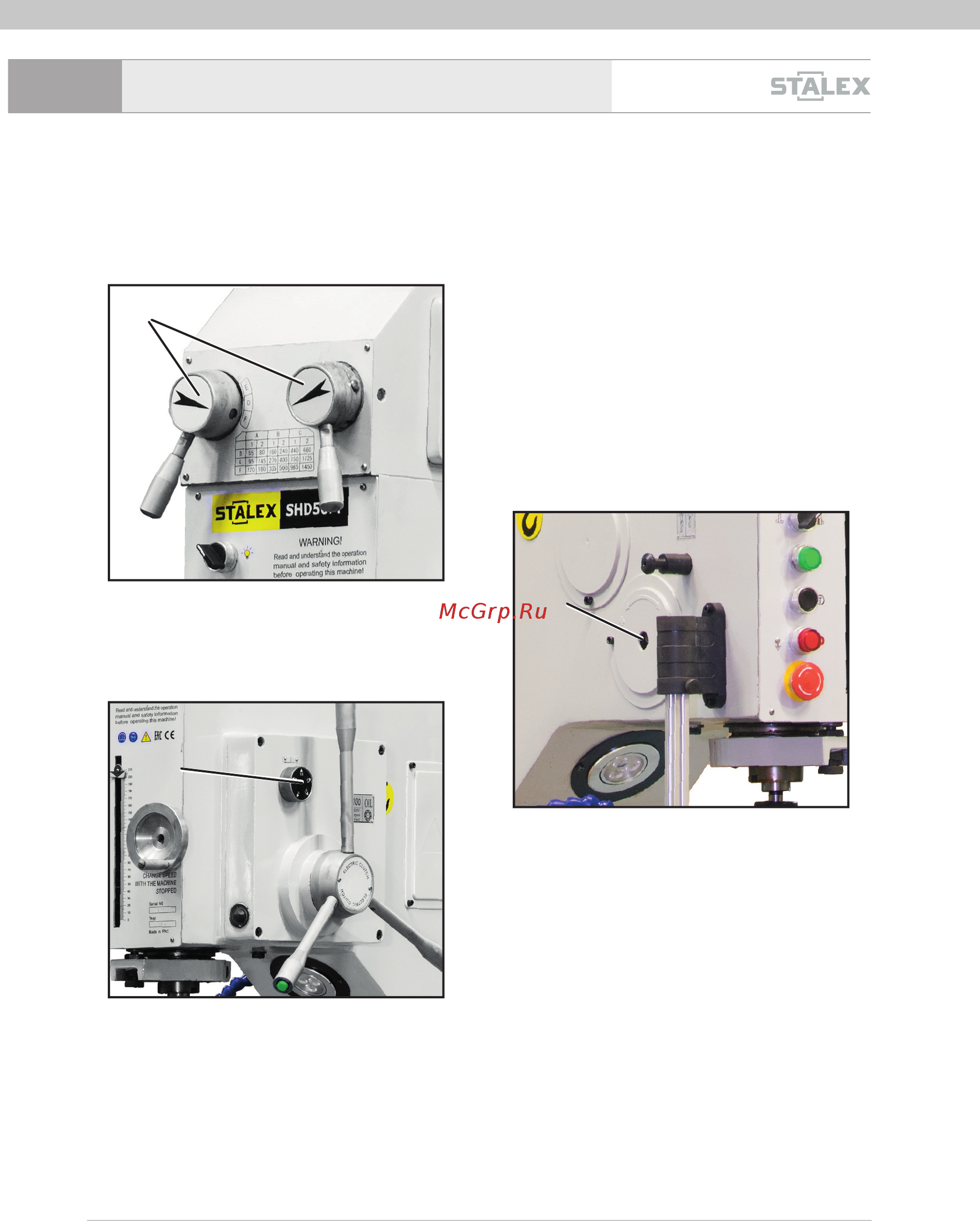

Органы управления
Переключатель скорости (рис. 1)
Скорость шпинделя выбирается с помощью
рычагов (A). Правый рычаг служит для выбора
скорости шпинделя. Для перемещения этих ры-
чагов их следует слегка потянуть и вращать.
A
Рис. 1
Переключатель подачи (рис. 2)
Для выбора скорости подачи, повернуть пере-
ключатель (B) в нужное положение (значение).
B
Рис. 2
Автоматический выталкиватель
инструмента
Для удаления инструмента из шпинделя, вы-
полнить следующие операции:
1. Немного опустить шпиндель с барабанов
и ввести выталкивающий болт.
2. Поднять шпиндель от барабанов.
3. Придерживать инструмент рукой при
подъеме шпинделя во избежание его па-
дения на стол.
ВНИМАНИЕ! Не оставляйте введенный вы-
талкивающий болт.
Возвратная пружина (рис. 3)
Для того, чтобы натянуть возвратную пружину
(C), необходимо извлечь пиноль, пока зубцы
рабочей шестерни не будут свободно передви-
гаться. Затем переместить барабаны в направ-
лении стрелки и ввести пиноль снова.
Вывернуть винты в пластиковой крышке и по-
вернуть эту крышку в положительном направ-
лении, как только она будет затянута, снова
завернуть винты.
C
Рис. 3
Ограничитель крутящего момента (рис.)
Редуктор оснащен устройством остановки, ко-
торое срабатывает в случае перегрузки.
Если подача останавливается во время свер-
ления и инструмент продолжает вращаться, то
это признак перегрузки.
Когда нагрузка уменьшится, подача начнется
снова.
Если по какой-либо причине, например, из-за
износа дисков ограничителя или необходимо-
сти более высокой рабочей нагрузки, необхо-
димо скорректировать его, мы рекомендуем
следующие действия.
• Затянуть гайку узла ограничителя, пока-
занного на узле подачи.
