20
Руководство по эксплуатации

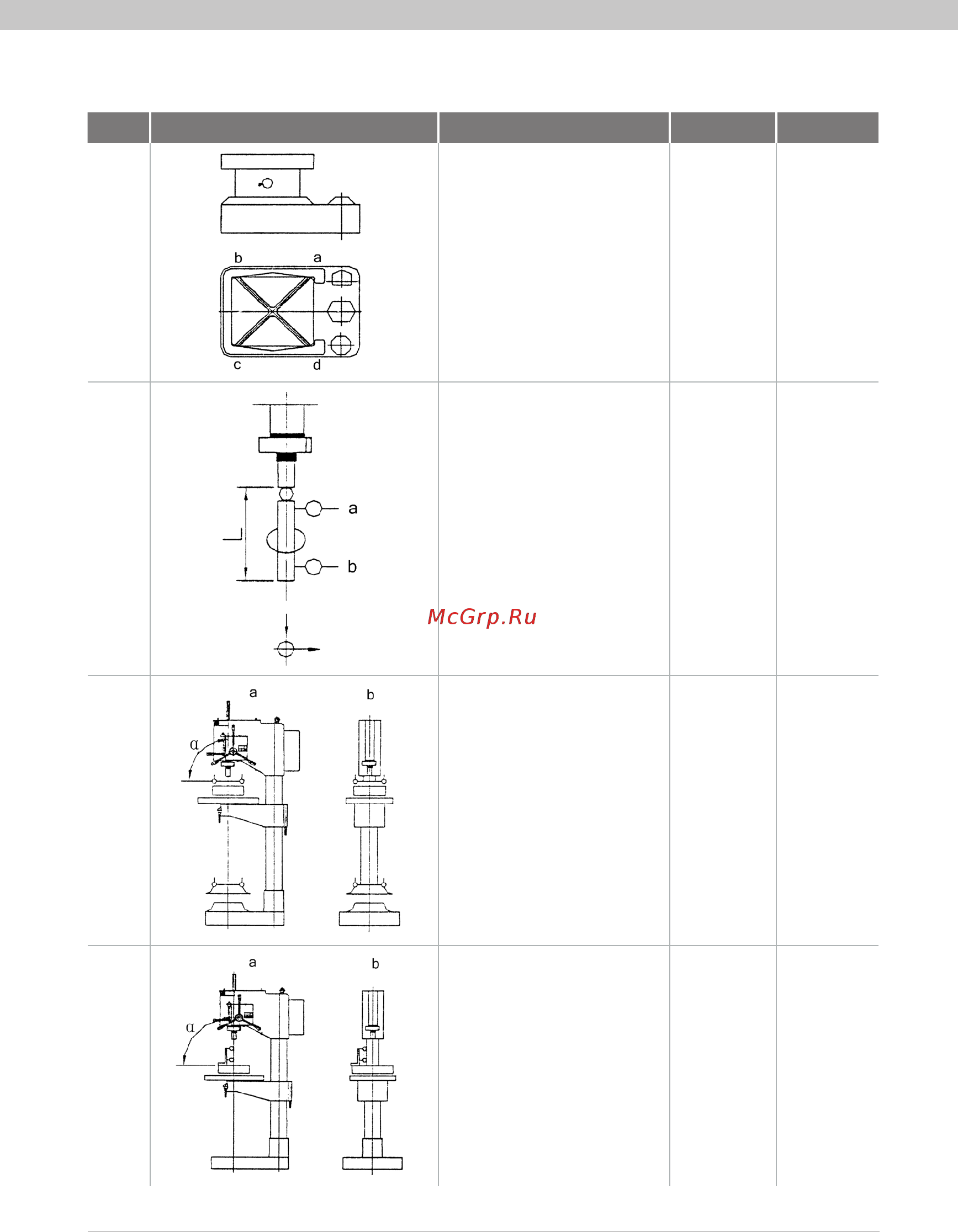

Протокол испытания
№ Компонент проверки Пункт инспекции Допуск Дата
G1 Плоскостность стола
и станины
0,12
G2 Биение конуса шпинделя
a. На торце шпинделя
b. На конце испытательного
стержня 200 мм
a. 0,03
b. 0,06
G3 Перпендикулярность оси
шпинделя столу
a. В поперечном
направлении
b. В продольном
направлении
a. 0,10/300
(α≤90°)
b. 0,10/300
G4 Перпендикулярность
вертикального хода муфты
шпинделя столу
a. В поперечном
направлении
b. В продольном
направлении
a. 0,10/150
(α≤90°)
b. 0,10/150
