Станок редукторный сверлильный STALEX SHD-50PF
напряжением идентифицируется оранжевым
цветом проводки или иным образом, соответ-
ствующими предупреждениями, нанесенными
на проводку. Остальная часть электрической
цепи будет оставаться без электрического
напряжения.

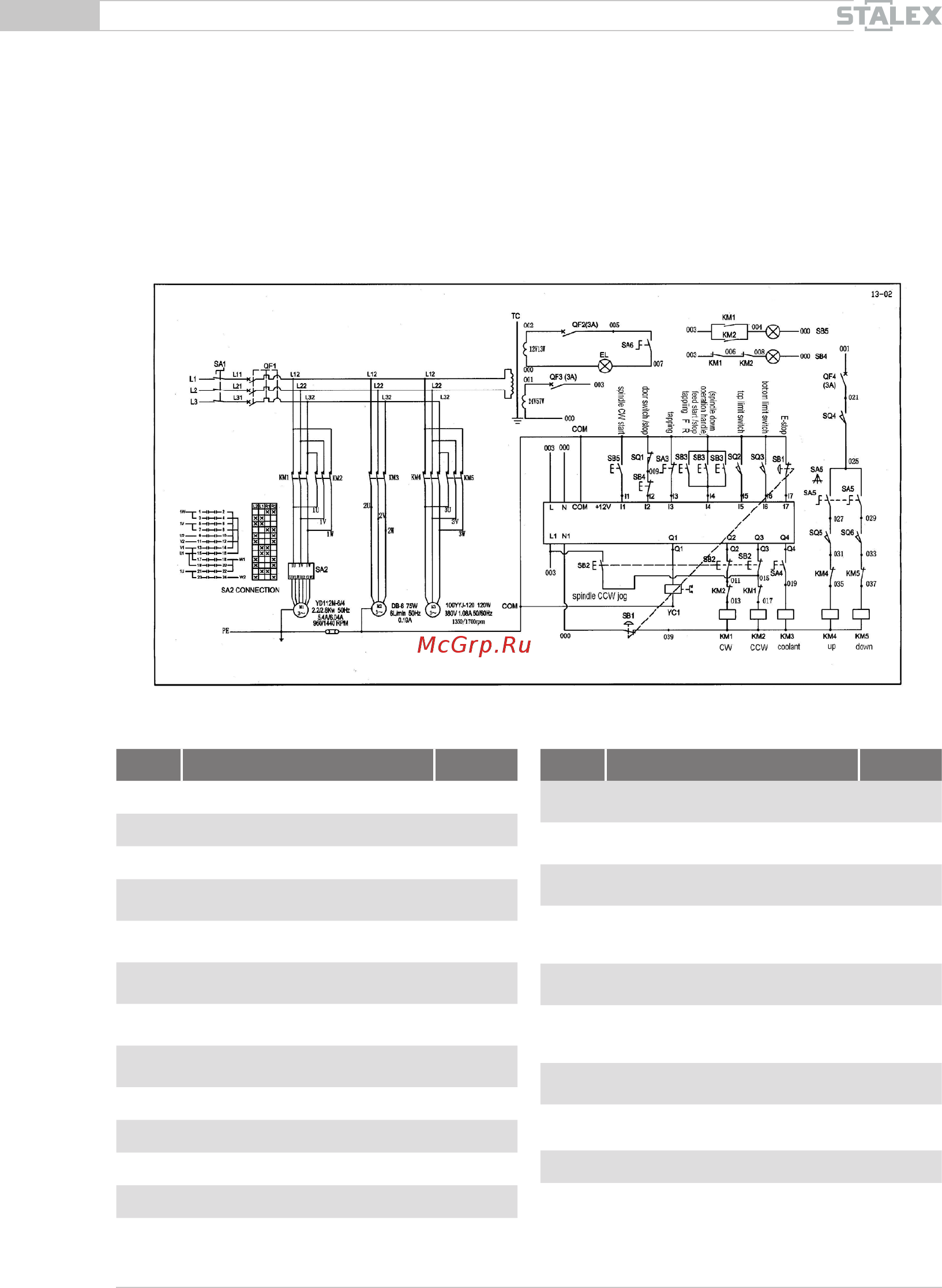

Пожалуйста, тщательно проверьте электриче-
скую схему станка перед проведением техни-
ческого обслуживания или ремонта.
ПРИМЕЧАНИЕ! Станок должен быть под-
ключен к электрической сети через диф-
ференциальный выключатель защиты. К
обслуживанию электрической части станка
допускается только квалифицированный и об-
ученный персонал.
№ Наименование Кол-во
1 Прерыватель цепи DZ108-20 5-8A 1
2 Прерыватель цепи DZ47-63 C3 1P 3
3 Контактор CJX2-09 24 В, 50 Гц 5
4
Вспомогательная контактная
группа F4-22
5
5
Главный выключатель
JCH13-20/3
1
6
Переключатель LA167-D8-10X/2
1O Черн.
3
7
Рукоятка переключателя
LA167-D8-20X/33 2O Черн.
1
8
Грибовидная кнопка LA167-D8-
01M Красный цвет
1
9 Кнопка LA167-D8-10 Желт. 1
10
Кнопка подачи LAS1-A Зелен.
3
11 Кнопка LA167-D8-01D Красн. 1
12 Кнопка LA167-D8-10D Зелен. 1
13
Микровыключатель
LXW16-16/1C2
1
№ Наименование Кол-во
14
Микровыключатель
LXW5-11N1/L
2
15
Выключатель хода QKS8 250 В
пер. тока 6 A
1
16
Малый микровыключатель
SS-10GL
2
17
Трансформатор JBK5-63 Вход
400 В Выход 24 В (50 Вт) 12 В
(13 Вт)
1
18
Рабочее освещение YZ 12 В,
3*1 Вт белый цвет
1
19
Главный двигатель YD112M6/4
2,2/2,8 кВт 5,4/6,04 A
960/1440 об/мин
1
20
Насос охлаждения DB-6,75 Вт,
12 л/мин 0,21 A 12 л/мин
1
21
Подъемный двигатель 100YYJ-
120 1,08 A 1350/1700 об/мин
1
22
Микрореле WJ1-7/4F
1
23
Электромагнитная муфта
OLYO-10A Y
1
Список электрических компонентов
