Comprag RDX-12 14310003 [12/32] Схема работы осушителя

Версия 2.5

2.3 Принцип работы

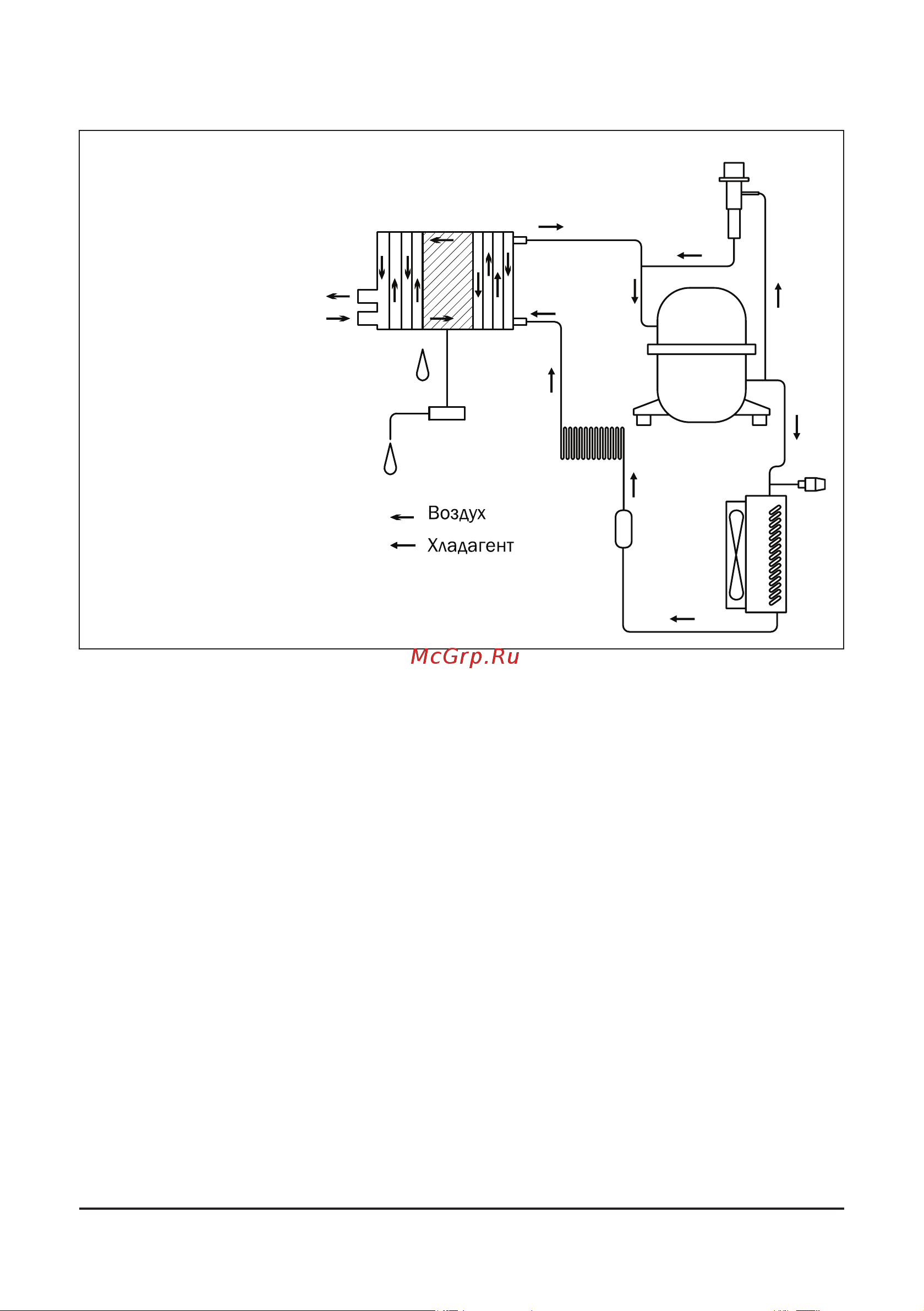

Схема работы осушителя

1.Компрессор

2.Испаритель-осушитель

3.Конденсатор

4.Вентилятор конденсатора

5.Фильтр влагоотделитель

6.Капиллярная трубка

7. Клапан перепуска горячего

газа (байпасный клапан)

8.Реле давления

9.Конденсатоотводчик

Компрессор (1) нагнетает горячий хладагент в конденсатор (3), где большая часть

хладагента переходит в жидкую фазу; сконденсированный хладагент проходит фильтр водо-

отделитель(5), расширяется посредством капиллярной трубки(6), а затем возвращается в

испаритель (2), где и используется для охлаждения входящего сжатого воздуха. В резуль-

тате теплообмена между хладагентом и сжатым воздухом, противотоком проходящим

через испаритель, хладагент испаряется и возвращается в компрессор на новый цикл.

Контур оснащен перепускной системой, которая позволяет регулировать интенсивность

охлаждения в зависимости от действительной нагрузки. Регулировка выполняется перепу-

ском горячего газа через клапан (7): данный клапан поддерживает постоянное давление

хладагента в испарителе; таким образом, значение точки росы никогда не опускается

ниже 3°C для предотвращения замерзания хладагента внутри испарителя. Осушитель

работает полностью в автоматическом режиме.
