3. Ввод в эксплуатацию
3.1 Такелажные работы
Проверьте визуально отсутствие повреждения упаковки, если повреждений нет,
поставьте блок рядом с выбранным местом монтажа и распакуйте. Перемещение обо-
рудования должно проводиться только при помощи соответствующих приспособлений
или подъёмных механизмов. Ручной подъём и перемещение запрещены. Даже в упа-
ковке, держите оборудование в защищенном от воздействия погодных явлений месте.
Обращаться с осторожностью. Сильные удары (толчки, падение) могут нанести непо-
правимый ущерб.
Присутствие на изделии вмятин, сколов и прочих повреждений
может привести к прекращению действия гарантии.
D
H
L

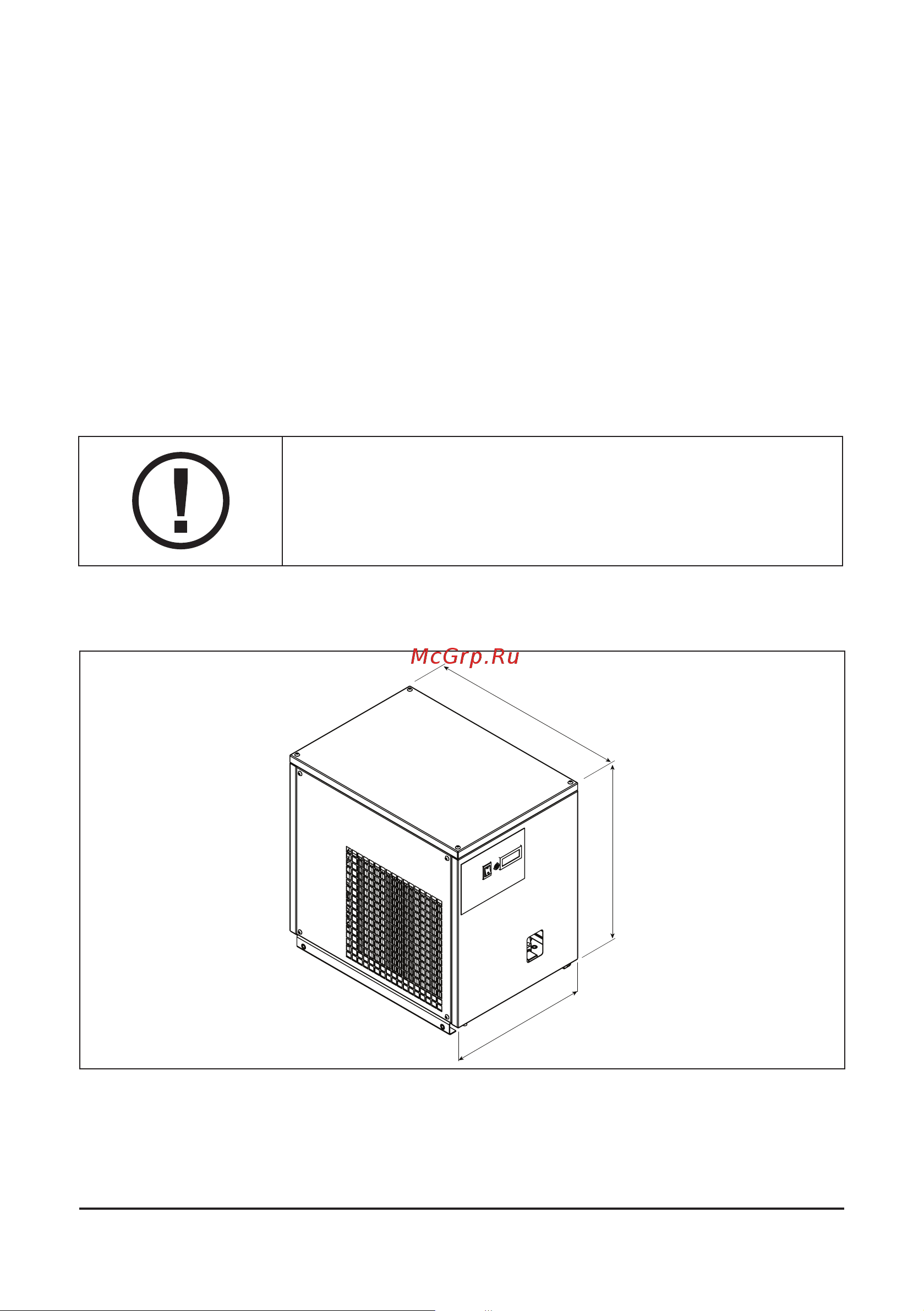

Рис. 3.1 Осушитель, габаритные размеры
3.2 Габаритные размеры
