Comprag RDX-12 14310003 [27/32] Настройка таймера конденсатоотводчики
![Comprag RDX-12 14310003 [27/32] Настройка таймера конденсатоотводчики](/views2/1915168/page27/bg1b.png)
75
COMPRAG Осушитель сжатого воздуха рефрижераторного типа серии RDX
5.2 Настройка таймера конденсатоотводчики
1
2
3

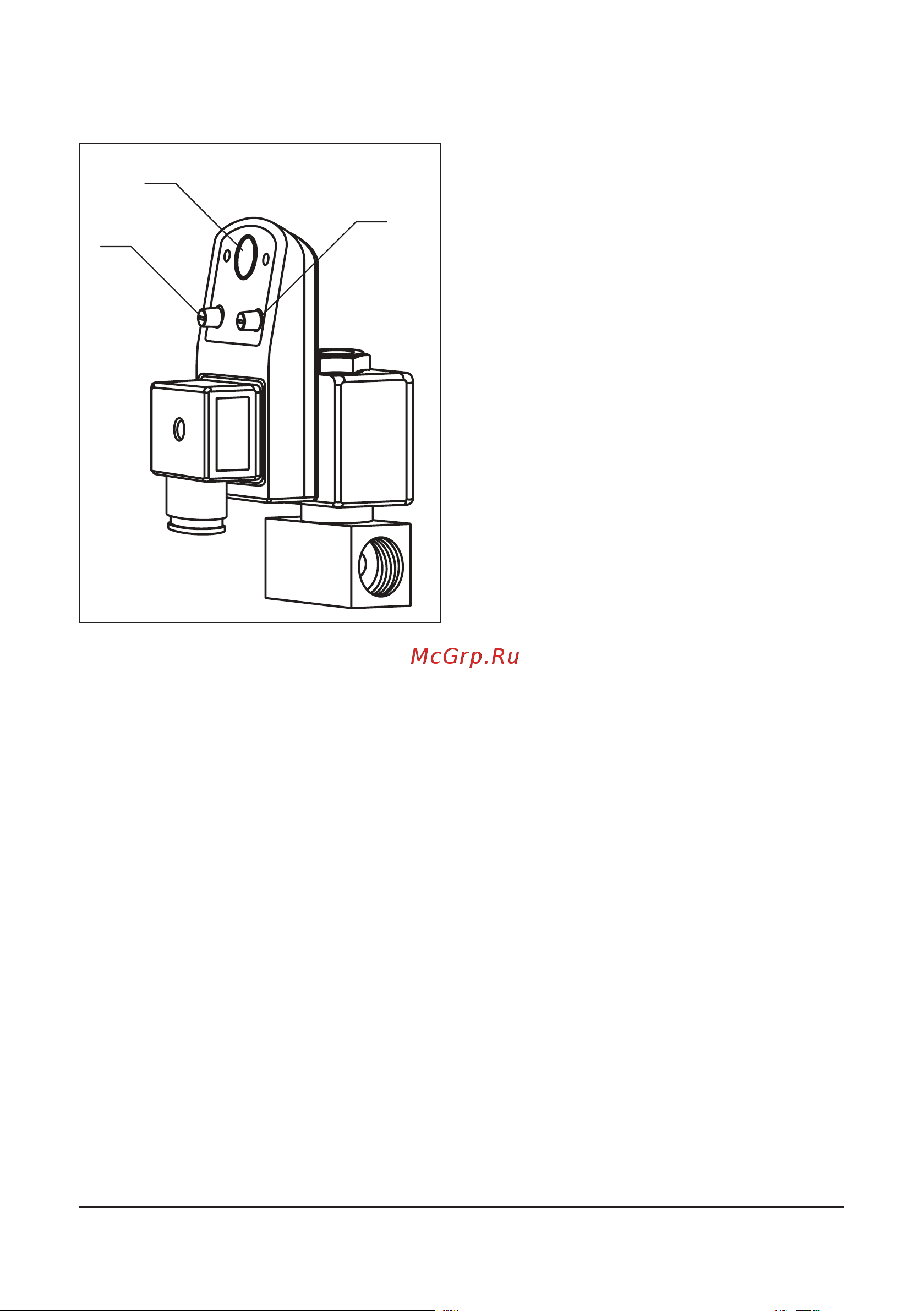

Рис. 5.2 Конденсатоотводчик.
1. Тест; принудительный сброс конденсата.
2. Регулятор продолжительности времени
открытия клапана.
3. Регулятор частоты открытия клапана.
Окно для регулировки параметров конденсатоотводчика располагается в одной из панелей
осушителя.
По умолчанию удаление конденсата происходит автоматически с заводскими предуста-
новками. Но, в зависимости от состояния окружающей среды (влажности, давления,
температуры), количество воды в сжимаемом воздухе может варьироваться. Проведите
первичный анализ на зависимость количества влаги в воздухе от состояния окружающей
среды и по его итогам выставите регулятором 2 продолжительность времени открытия
клапана и регулятором 3 частоту открытия клапана. Диапазоны регулировок должны быть
выбраны так, чтобы сконденсированная влага не скапливалась в осушителе. Кнопка
1 является кнопкой теста, проверяет работоспособность конденсатоотводчика прину-
дительным сбросом конденсата. Ежедневно проводите проверку работоспособности
конденсатоотводчика.
