73
COMPRAG Осушитель сжатого воздуха рефрижераторного типа серии RDX
1
2
3

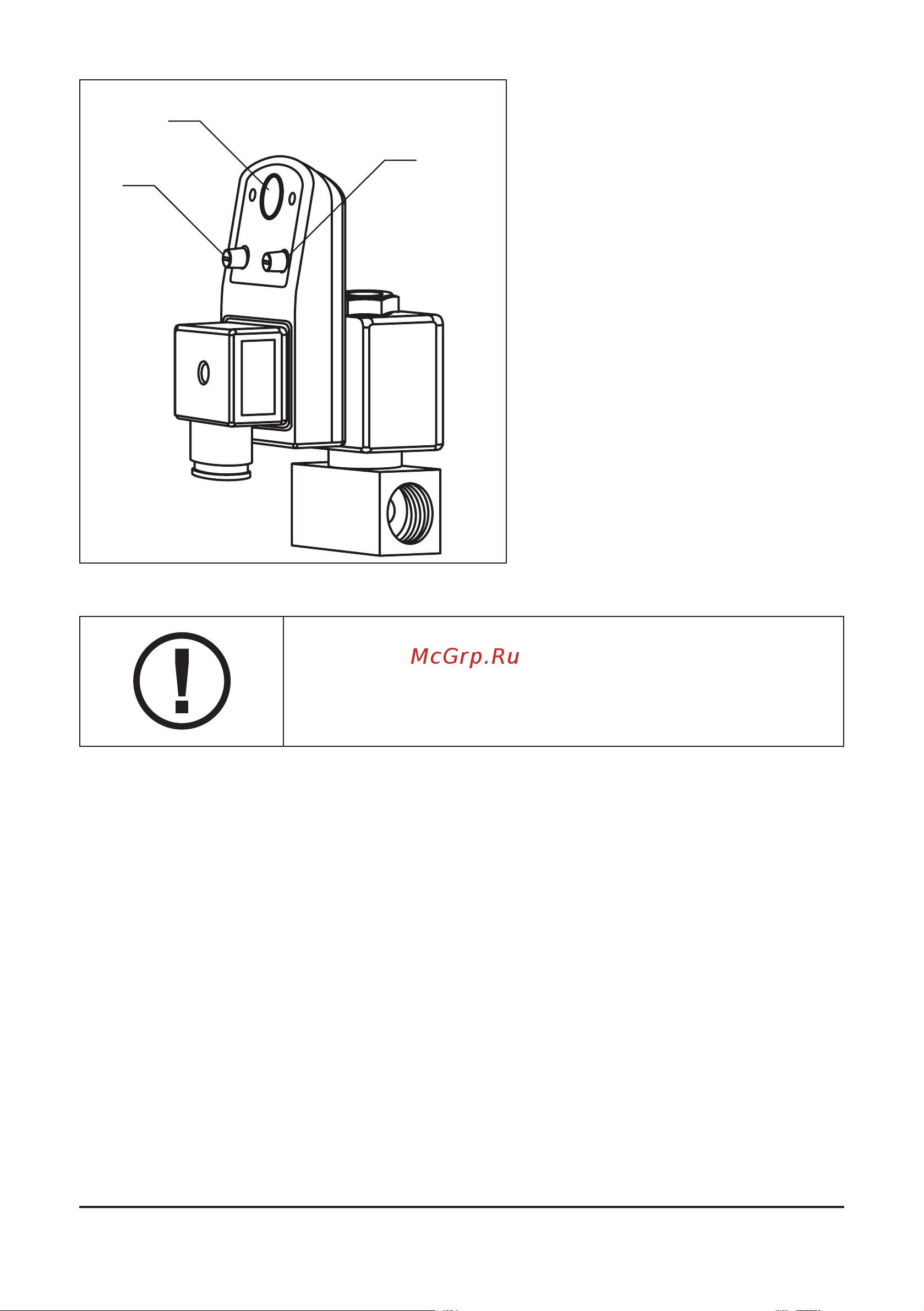

Рис. 4.3 Конденсатоотводчик.
1. Тест; принудительный сброс
конденсата.
2. Регулятор продолжительности
времени открытия клапана.
3. Регулятор частоты открытия
клапана.
Конденсат удаляется под давлением из пневмосети. Обе-
спечьте надёжное крепление линии удаления конденсата. Не
направляйте струю из конденсатоотводчика в сторону людей и
животных.
Жёстко закрепите дренажную линию к любой несущей конструкции. Для сбора конден-
сата подготовьте ёмкость, объём которой сопоставим с суммарным дневным сбросом
(проведите первичный анализ на зависимость от влажности). Запрещается сливать кон-
денсат в окружающую среду. Конденсат, собираемый осушителем, содержит частицы
масла, уносимые воздухом из компрессора. Утилизацию конденсата производить в соот-
ветствии с нормами, действующими в стране пользователя. Рекомендуется установить
сепаратор конденсата вода-масло, в который поступает весь удаляемый конденсат: из
компрессоров, осушителей, ресиверов, фильтров и т.д.
