69
COMPRAG Осушитель сжатого воздуха рефрижераторного типа серии RDX

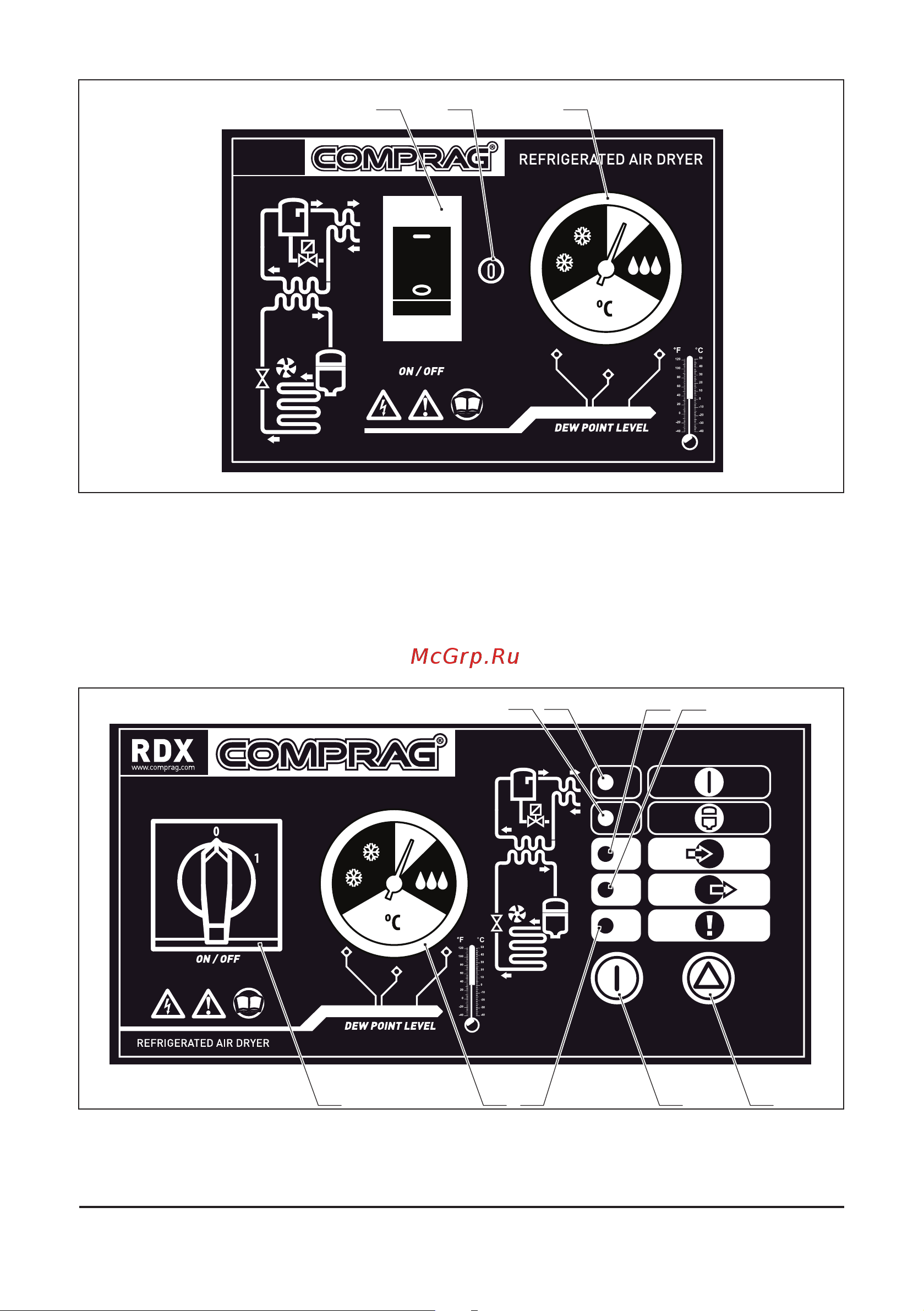

Поз. 1 Кнопка включения «СТАРТ». Кнопка выключения «СТОП»..
Поз. 2 Индикатор точки росы. Имеет 3 зоны: зелёная зона – оптимальный режим работы;
жёлтая зона – система переохлаждена; красная (оранжевая) зона – система перегрета..
Поз. 3 Предохранитель.
www.comprag.com
RDX
321
Рис. .4.1.2 V.2 Панель для RDX 24-77
13
429
56 78
Рис. 4.1.3 V.2 Панель для RDX 100-360
