Comprag RDX-12 14310003 [19/32] K1 контактор v1 вилка электр k2 контактор s3 реле ошибки высокого давления m1 компрессор s2 реле ошибки низкого давления m2 вентилятор ft1 тепловое реле термовыключатель a1 клапан сброса конденсата q1 рубильник s1 реле давления вентилятора r блок управления f1 f2 предоxранитель bp таймер

Несоблюдение данных инструкций использование неориги нальных запчастей отсутствие гарантийного талона может при вести к прекращению действия гарантии 9

Основные характеристики рефрижераторных осушителей comprag представлены ниже 9

При замене фильтров сепараторов и т п протрите сухой ветошью места их крепления от пыли грязи остатков масла 18 защитите двигатель воздушный фильтр электрические и регулирующие компоненты и т п от выпадения конденсата например продуйте сухим воздухом 19 меры безопасности при работе с хладагентами никогда не вдыхайте пары хладагента убедитесь что рабочая зона надлежащим об разом вентилируется если необходимо используйте респиратор всегда носите специализированные перчатки в случае контакта хладагента с кожей промойте место контакта обильным количеством воды если хладагент попал на кожу через одежду не пытайтесь её снять тщательно промойте одежду пресной водой пока весь хладагент не смоется затем обратитесь за медицинской помощью 20 используйте защитные перчатки во время монтажных и ремонтных работ во избежа ние получения ожогов и травм например при замене масла 9

Технические данные 9

Устройство и принцип работы 9

Версия 2 10

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 11

Назначение 11

Осушитель является охлаждающей установкой с непосредственным охлаждением и су хим испарителем влажный воздух передается в теплообменник в котором происходит конденсация водяных паров конденсат собирается и удаляется через конденсатоот водчик осушитель предназначен для осушения сжатого воздуха используемого в про мышленных целях запрещается использовать осушитель в помещениях в которых существует опасность пожаров или взрывов или проводятся работы в ходе которых выделяются вещества представляющие угрозу в плане пожарной безопасности рас творители воспламеняющиеся пары спирты и т д в частности запрещается исполь зовать осушитель для производства воздуха предназначенного для дыхания подобное использование допускается если провести очистку сжатого воздуха до класса чистоты воздуха пригодного для дыхания соответствующего нормам местного законодательства оборудование должно использоваться только по назначению использование оборудо вания для других целей считается неправильным и необоснованны 11

Смотри пункт 2 11

Версия 2 12

Принцип работы 12

Схема работы осушителя 12

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 13

Все расчёты при проектировании и изготовлении осушителей приводятся к номиналь ным стандартным условиям согласно iso 7183 таковыми являются рабочее давле ние 0 7мпа температура окружающей среды 25 с температура сжатого воздуха на входе в осушитель 35 с то есть при подборе осушителя требуется использование поправочных коэффициентов учитывающих разницу между номинальными и реаль ными условиями 13

Используя при расчёте требуемого осушителя данные коэффициенты получаем что реальная производительность р будет равна 13

Поправочные коэффициенты для пересчёта производительности 13

Х f1 x f2 x f3 13

Ввод в эксплуатацию 14

Версия 2 14

Габаритные размеры 14

Такелажные работы 14

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 15

Минимальные требования для установки выберите чистое не запылённое и сухое помещение защищённое от атмос ферных явлений в помещении пол должен быть ровный горизонтальный и выдерживать вес осушителя минимальная температура окружающей среды 5 c максимальная температура окружающей среды 45 c в помещении должен быть предусмотрен приток свежего воздуха со всех сторон осушителя должен быть свободный проход для вентиляции и техниче ского обслуживания 15

Подготовка помещения 15

Размещение осушителя в ненадлежащих окружающих услови ях может привести к потере его работоспособности вследствие сверхвысоких нагрузок по этой причине такие ситуации как поломка компрессора двигателя вентилятора и электрических компонентов не являются гарантийным случаем 15

Версия 2 16

Подсоединения к линии сжатого воздуха 16

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 17

Рис размеры для подсоединения 17

Версия 2 18

Подключение к электропитанию и эл схема 18

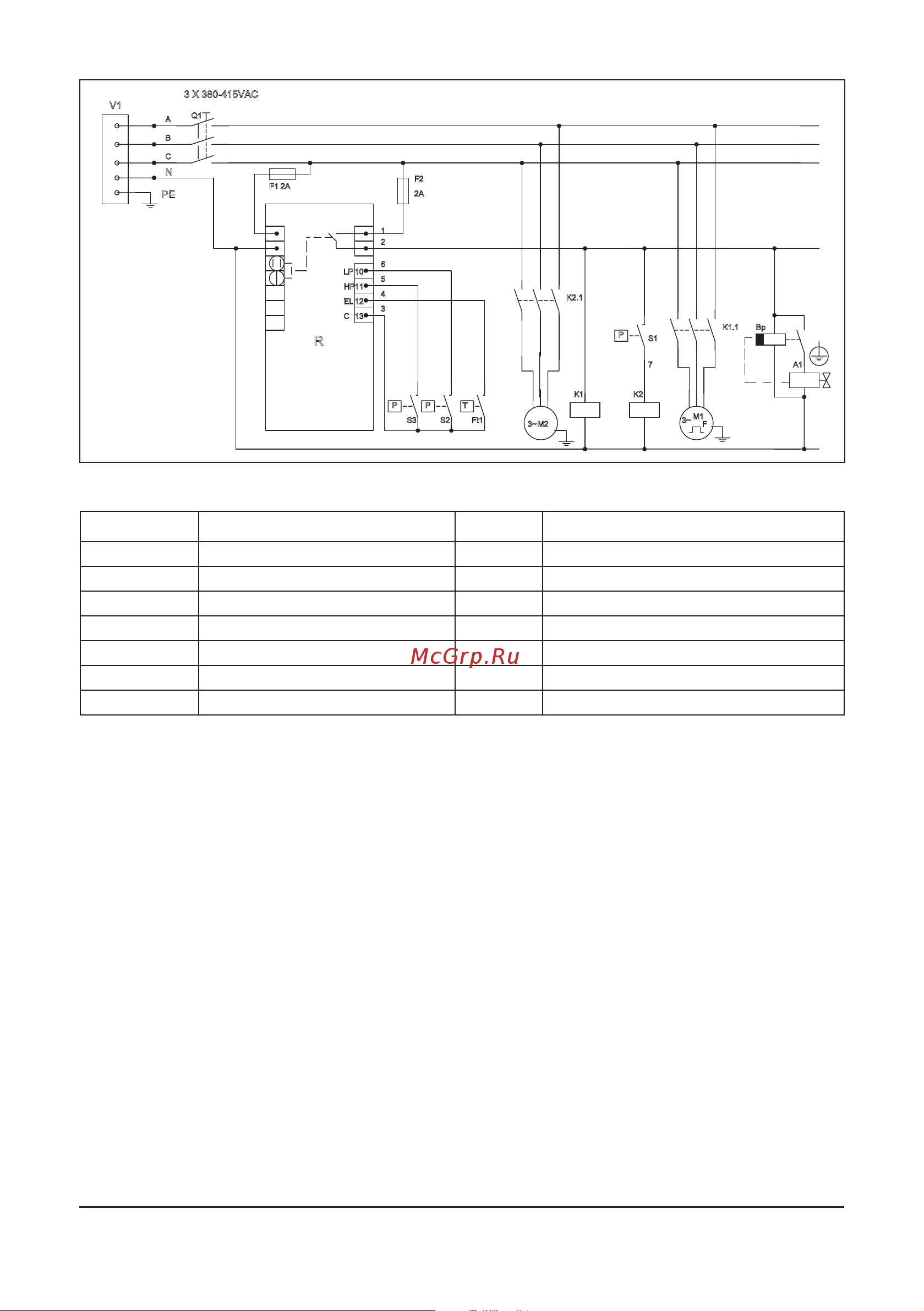

Рис v cхема электрическая принципиальная rdx 04 77 18

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 19

K1 контактор v1 вилка электр k2 контактор s3 реле ошибки высокого давления m1 компрессор s2 реле ошибки низкого давления m2 вентилятор ft1 тепловое реле термовыключатель a1 клапан сброса конденсата q1 рубильник s1 реле давления вентилятора r блок управления f1 f2 предоxранитель bp таймер 19

Направление вращения вентилятора конденсатора на моделях rdx100 rdx120 rdx150 rdx180 rdx200 rdx240 rdx300 rdx360 необходимо проверять при под ключении по наклейке стрелка на корпусе конденсатора осушителя для этого нужно снять верхнюю панель и заглянуть внутрь осушителя 19

Обозн ие наименование обозн ие наименование 19

Рис v схема электрическая принципиальная rdx 100 360 19

Только квалифицированный персонал должен выполнять соединение оборудования к силовому электропитанию перед выполнением соединений необходимо убедиться что напряжение и частота в электросети соответствуют требуемым значениям настоящих инструкций допустимое отклонение напряжения составляет 10 потребитель несёт ответственность за правильный подбор сечения питающего кабеля 19

Версия 2 20

Панель управления 20

Эксплуатация 20

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 21

Версия 2 22

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 23

Версия 2 24

Включение выключение оборудования 24

Сброс конденсата 24

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 25

Версия 2 26

Настройка и сервисное обслуживание 26

Регулировка байпасного клапана 26

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 27

Настройка таймера конденсатоотводчики 27

Версия 2 28

Возможные неисправности 28

Очистка конденсатора 28

Регулярно проводите очистку конденсатора от пыли и грязи которая может попадать в него через перфорации вместе с воздухом для охлаждения для этого снимите перфорированную панель влажной ветошью протрите его от пыли и грязи затем продуйте конденсатор струёй сжатого воздуха при проведении этих операций обязательно отключите осушитель от пневмо сети и источника питания очистка конденсатора должна проводиться не реже 1 раза в месяц 28

Устранение неисправностей 28

Comprag осушитель сжатого воздуха рефрижераторного типа серии rdx 29

Версия 2 30

Сброс хладагента в атмосферу запрещён 30

Утилизация 30

Хранение и утилизация 30

Хранение осушителей 30
