66
Версия 2.5
3.5 Подключение к электропитанию и эл. схема

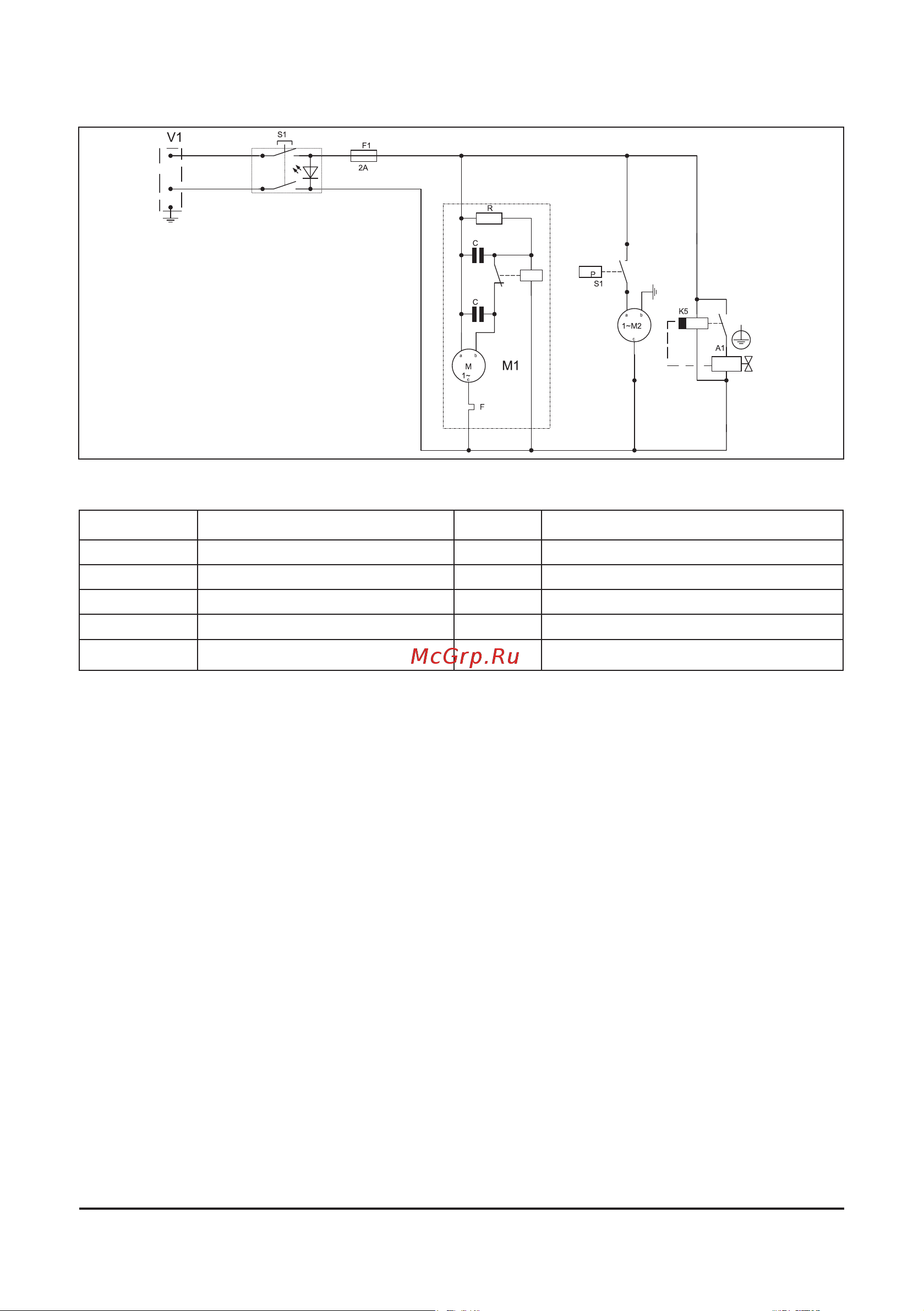

Рис.3.5.1 V.2 Cхема электрическая принципиальная RDX 04-77
Обозн-ие Наименование Обозн-ие Наименование
К5 Таймер M1 Компрессор
S1. Кнопка СТАРТ/СТОП/ИНДИКАЦИЯ M2 Вентилятор
F1 Предохранитель A1 Клапан сброса конденсата
V1 Вилка электрическая S1 Реле давления вентилятора
F Термовыключатель
