68
Версия 2.5
4. Эксплуатация
4.1 Панель управления
Панель управления осушителей имеет 3 модификации.
www.comprag.com
RDX
321

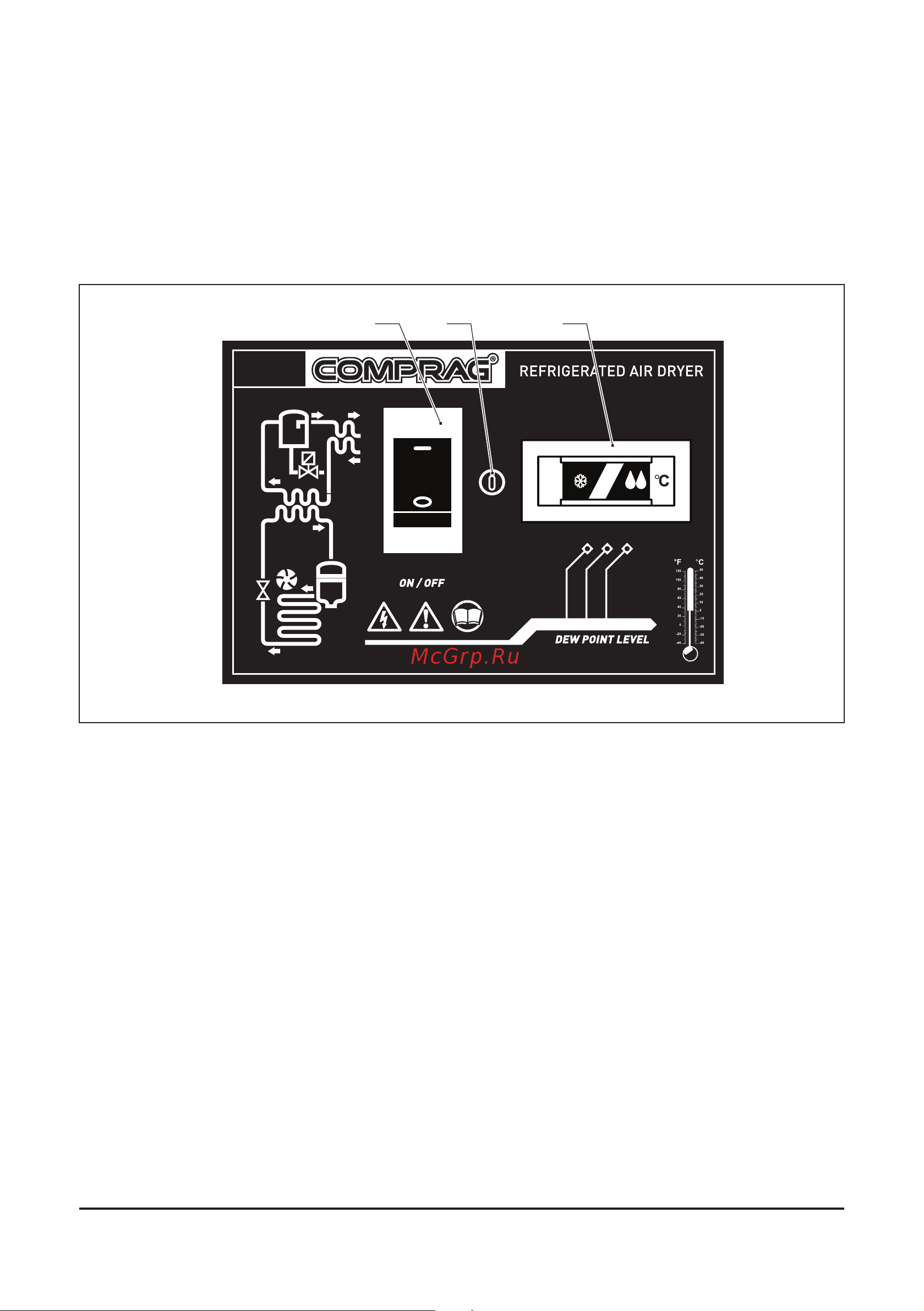

Рис. 4.1.1 V.2 Панель для RDX 04-18
Поз. 1 Кнопка включения «СТАРТ». Кнопка выключения «СТОП»..
Поз. 2 Индикатор точки росы. Имеет 3 зоны: зелёная зона – оптимальный режим работы;
жёлтая зона – система переохлаждена; красная (оранжевая) зона – система перегрета..
Поз. 3 Предохранитель.
