6
7

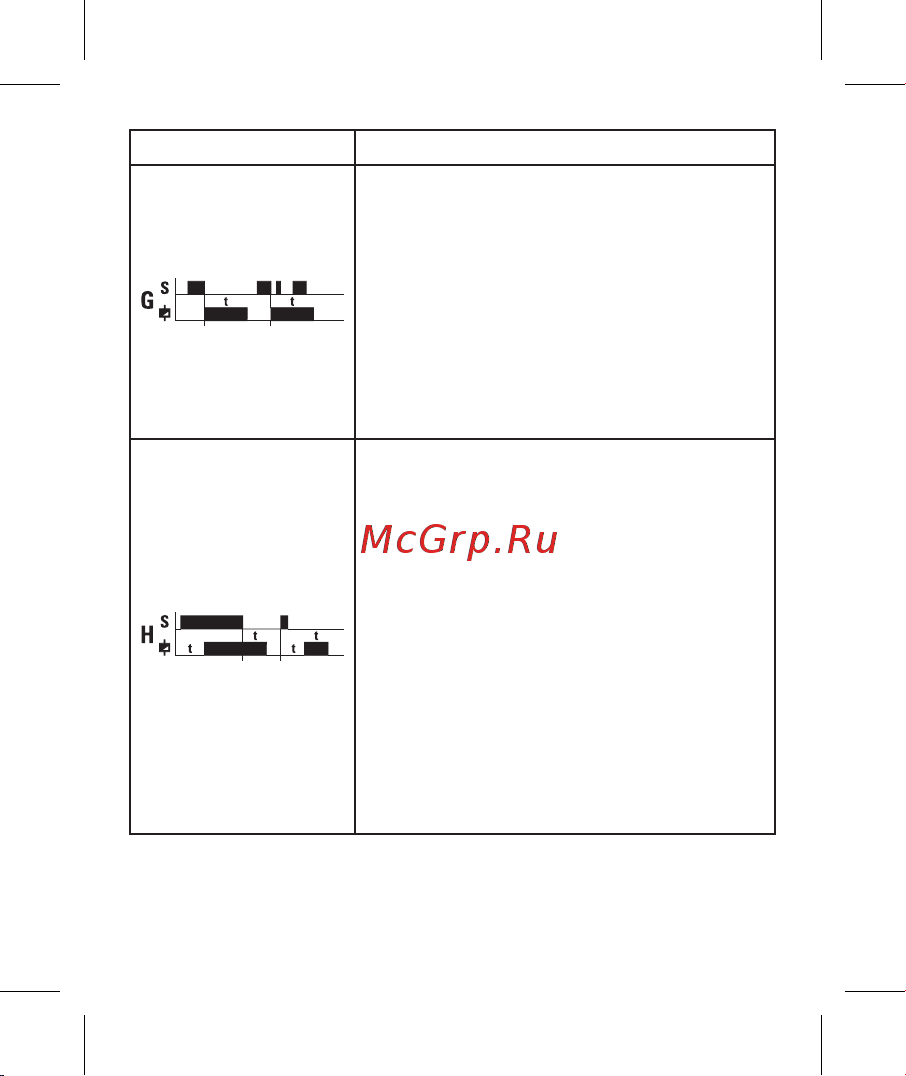

Функциональная схема Описание функции
Задержка выключения по заднему фронту сиг-
нала S. После подачи питания реле остается
в покое до появления и пропадания сигнала S.
Как только сигнал S пропадет, контакты 15-16
(25-26) сразу размыкаются, а 15-18 (25-28) сразу
замыкаются, начинается отсчет времени (Т)
после окончания отсчета контакт 15-18 (25-28)
разомкнется, а контакт 15-16 (25-26) замкнется.
Цикл повториться при появлении и пропадании
сигнала S. Появление второго сигнала во вре-
мя отсчета не влияет на работу реле.
Задержка включения по переднему фронту
сигнала S и задержка выключения по заднему
фронту сигнала S. После подачи питания реле
остается в покое до появления сигнала S. Как
только сигнал появляется, начинается отсчет
времени (Т) после окончания отсчета контакт
15-16 (25-26) размыкается, а 15-18 (25-28) замыка-
ется и пока поступает сигнал S остаются в таком
положении, как только пропадает сигнал, начина-
ется отсчет времени (Т) после окончания отсчета
контакт 15-18 (25-28) разомкнется, а контакт
15-16 (25-26) замкнется. Цикл повториться при
появлении сигнала S. ВАЖНО! Если сигнал S по
времени меньше установленной выдержки, то
реле будет работать как циклическое по «функ-
ции С» включаясь от сигнала S.
