Подготовка к работе:

• Установить и закрепить реле в рабочем месте.

• Провести электромонтаж согласно схеме.

• Подать питание, индикатор «U» загорится зеленым цветом.

• Выбрать необходимый режим работы и настроить необходимые

диапазоны времени.

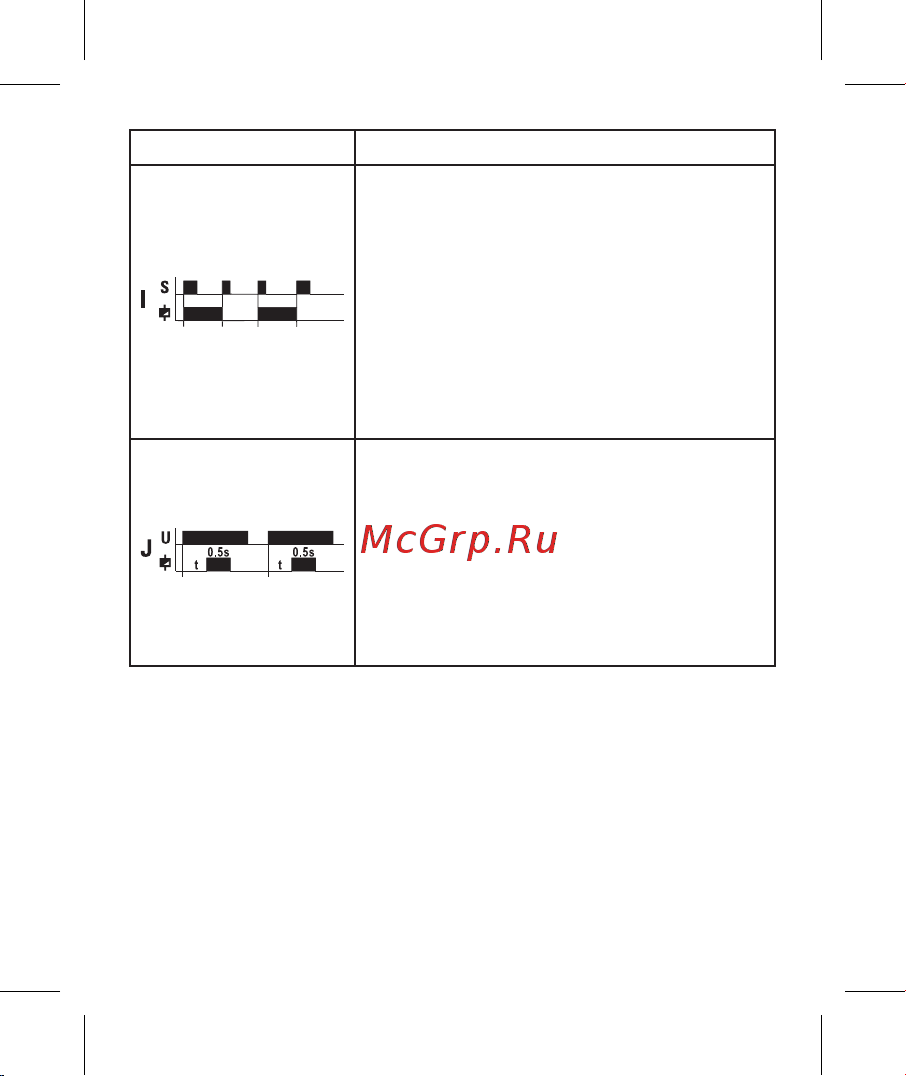

Функциональная схема Описание функции

Импульсное «бистабильное» реле без вы-

держки времени. После подачи питания реле

остается в покое до появления сигнала S.

Как только сигнал появляется, контакты 15-16

(25-26) сразу размыкаются, а 15-18 (25-28) сразу

замыкаются и остаются в таком положении.

Как только появляется второй сигнал контакт

15-18 (25-28) размыкается, а контакт 15-16 (25-26)

замыкается. Так после каждого сигнала кон-

такты изменяют состояние с разомкнутого на

замкнутое, и наоборот.

Задержка времени подачи импульса равного

0,5 с. После подачи питания начинается от-

счет времени (Т) в это время контакты реле

находятся в положении 15-16 (25-26) замкнут,

а 15-18 (25-28) разомкнут. По окончании отсчета

времени контакты 15-16 (25-26) размыкаются,

а контакты 15-18 (25-28) замыкаются на время

равное 0,5 секунды и снова размыкаются, оста-

ваясь так до отключения питания.
