7.2. СВЕТОФИЛЬТР МОДЕЛИ В20

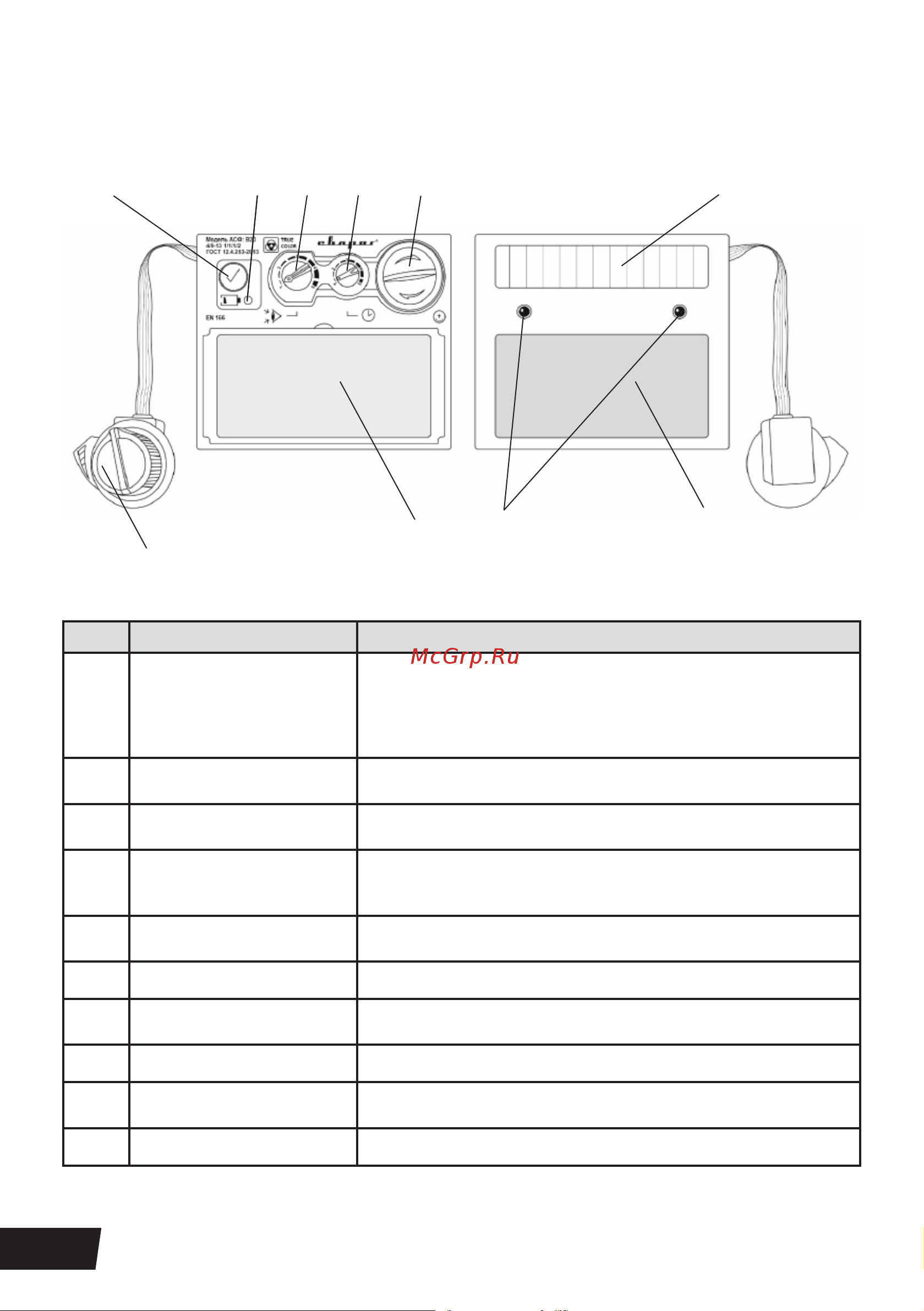

На рисунке 7.3 показан вид внутренней и внешней стороны светофильтра.

Рис. 7.3. Светофильтр модели В20.

Поз. Наименование Описание

Регулятор степени

затемнения (SHADE) и

включения функции

«Зачистка»

Выбирается в зависимости от силы тока и чувстви-

тельности зрительной системы человека. Чем больше

значение, тем темнее светофильтр (См. Раздел 10.4). Для

включения функции «Зачистка» поверните регулятор

против часовой стрелки в крайне положение до щелчка.

Кнопка проверки рабо-

ты светофильтра

При нажатии на кнопку смотровое окно светофильтра

затемняется.

Индикатор разряда

батареи

Загорается когда уровень заряда недостаточный.

При низком заряде замените батарею (См. раздел 9.3).

Регулятор чувстви-

тельности датчиков

(SENSITIVITY)*

Выбирается в зависимости от способа сварки, силы тока

и окружающего освещения (См. раздел 10.5).

Регулятор времени про-

светления (DELAY)*

Выбирается в зависимости от силы тока и чувствитель-

ности зрительной системы человека (См. раздел 10.6).

6 Крышка отсека батареи Используется для извлечения или замены батареи.

Внутренняя защитная

пластина

Используется для защиты внутренней стороны смотро-

вого окна от механических повреждений.

8 Оптические датчики При появлении излучения включают смотровое окно.

9 Солнечная батарея

При появлении интенсивного излучения питание про-

исходит за счет солнечной батареи.

10 Смотровое окно Позволяет видеть процесс сварки.

* Шкала значений указана в условных единицах для лучшей визуализации значения.

8 10

2 3 4 5 6 9
