11
7.3. СВЕТОФИЛЬТР МОДЕЛИ В30

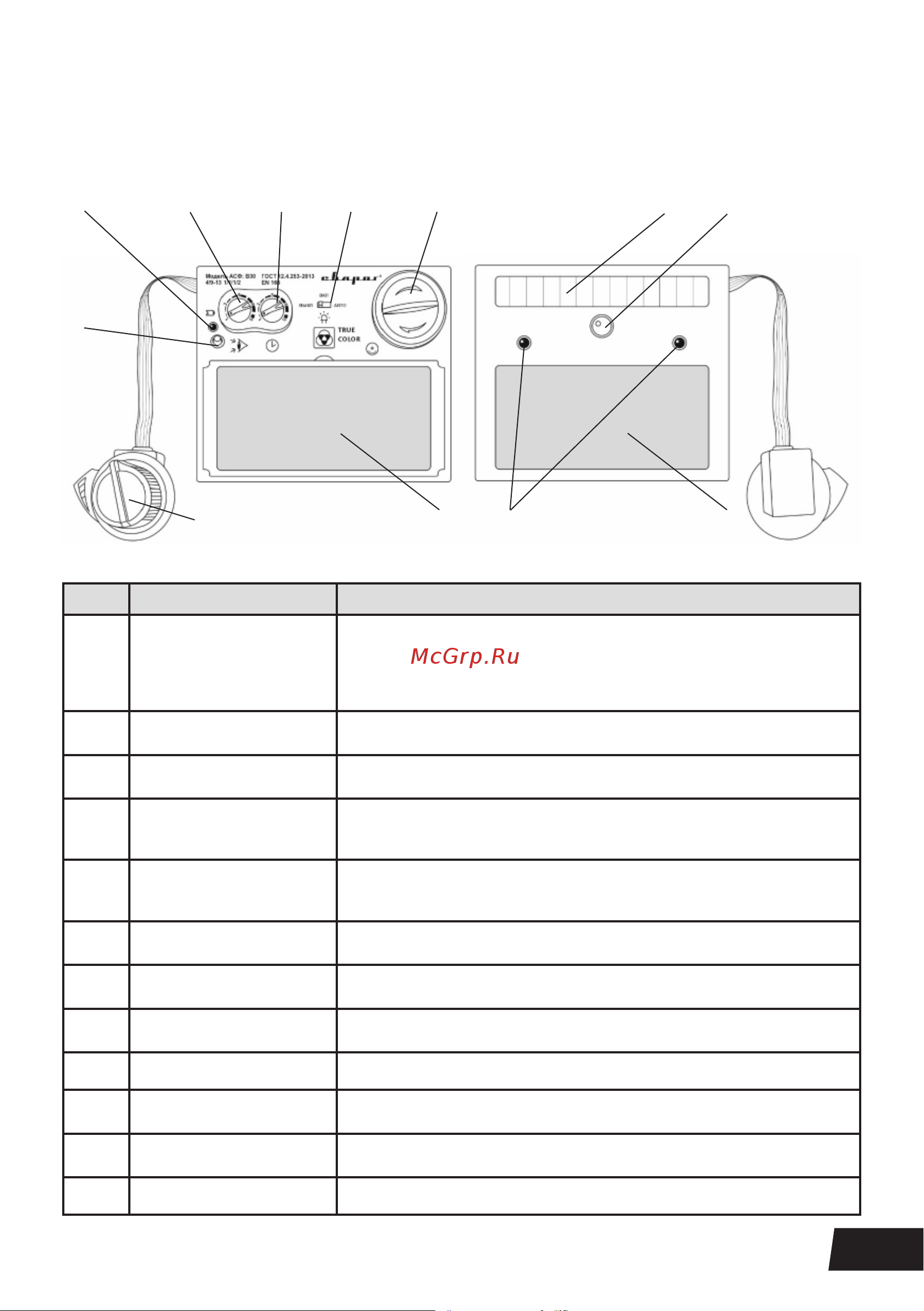

На рисунке 7.4 показан вид внутренней и внешней стороны светофильтра.
Рис. 7.4. Светофильтр модели В30.
Поз. Наименование Описание
1
Регулятор степени
затемнения (SHADE)
и включения функ-
ции «Зачистка»
Выбирается в зависимости от силы тока и чувствительно-
сти зрительной системы человека. Чем больше значение,
тем темнее светофильтр (См. раздел 10.4). Для включения
функции «Зачистка» поверните регулятор против часовой
стрелки в крайне положение до щелчка.
2
Кнопка проверки
работы светофильтра
При нажатии на кнопку смотровое окно светофильтра
затемняется.
3
Индикатор разряда
батареи
Загорается, когда уровень заряда недостаточный. При
низком заряде замените батарею (См. раздел 9.3).
4
Регулятор чувстви-
тельности датчиков
(SENSITIVITY)*
Выбирается в зависимости от способа сварки, силы тока и
окружающего освещения (См. раздел 10.5).
5
Регулятор време-
ни просветления
(DELAY)*
Выбирается в зависимости от силы тока и чувствительно-
сти зрительной системы человека (См. раздел 10.6).
6
Тумблер включения
фонарика
В положении «ВКЛ» фонарик горит всегда. В положении
«АВТО» выключается во время появления излучения.
7
Крышка отсека
батареи
Используется для извлечения или замены батареи.
8
Внутренняя защит-
ная пластина
Используется для защиты внутренней стороны смотрового
окна от механических повреждений.
9 Оптические датчики При появлении излучения включают смотровое окно.
10 Солнечная батарея
При появлении интенсивного излучения питание проис-
ходит за счет солнечной батареи.
11 Фонарик
Используется для работ в условиях недостаточного осве-
щения.
12 Смотровое окно Позволяет видеть процесс сварки.
* Шкала значений указана в условных единицах для лучшей визуализации значения.
8 9 12
2
3
4 5 6 7 10 11
1
