5

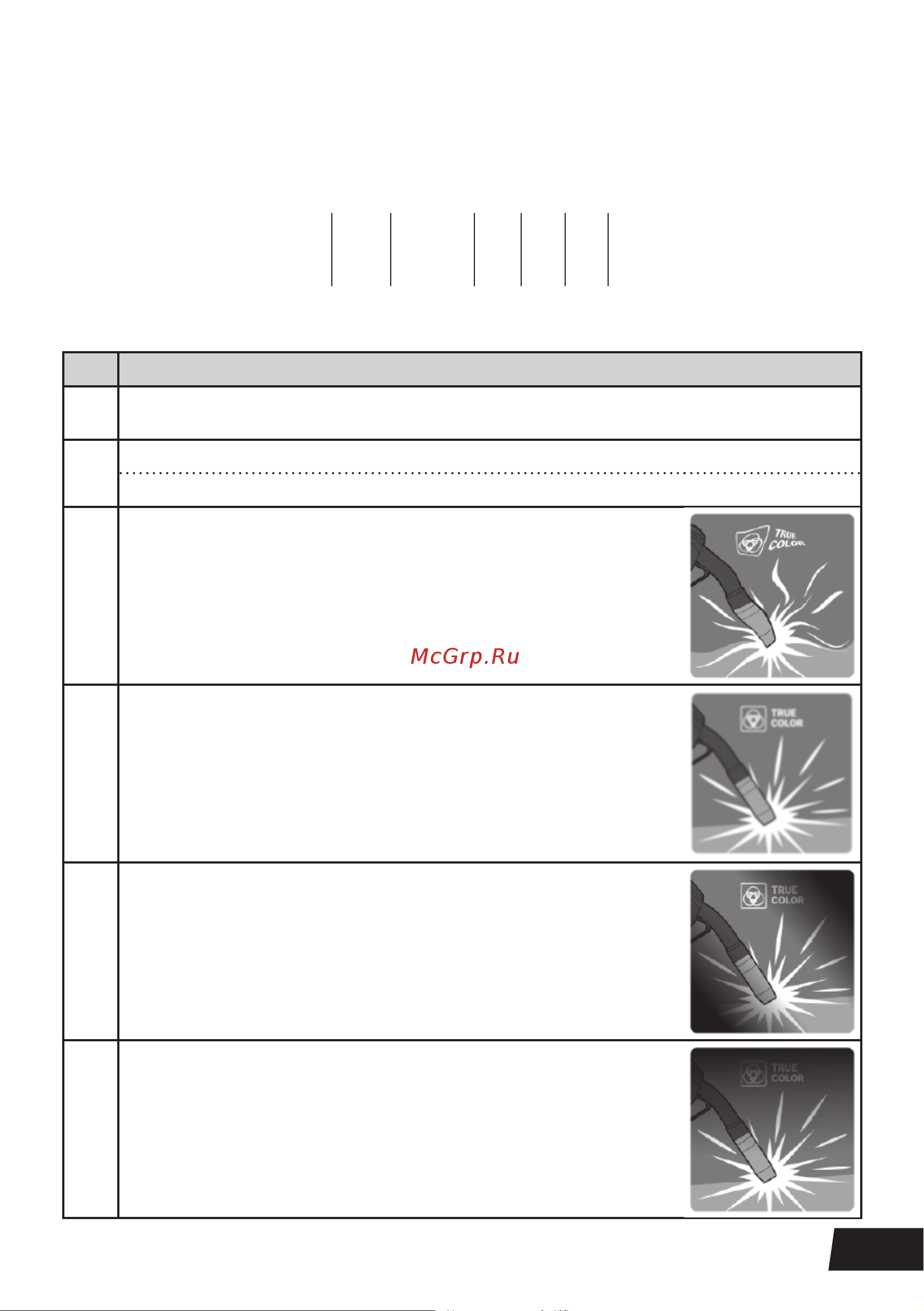

3.1. МАРКИРОВКА АВТОМАТИЧЕСКИХ СВЕТОФИЛЬТРОВ
Маркировка автоматических светофильтров (далее по тексту «светофильтр») моделей В10, В20
и В30 следующая:
4/9-13 1/1/1/2
Поз. Описание
1
Градационный шифр в светлом состоянии (4 DIN). Обозначает уровень затемнения
светофильтра в неактивном состоянии (без образования сварочной дуги).
2
Градационный шифр в затемненном состоянии, наименьшее значение – 9 DIN.
Градационный шифр в затемненном состоянии, наибольшее значение – 13 DIN.
3
Оптический класс. Определяет четкость и качество видимой картин-
ки. Класс (1) наивысший. Класс определяется без учета цветопере-
дачи TRUE COLOR.
4
Класс по светорассеиванию. Прозрачность изображения, мутное
либо четкое. Класс (1) наивысший.
5
Класс неравномерности светового коэффициента пропуска-
ния. Равномерность затемнения в разных углах светофильтра.
Класс (1) наивысший.
6
Класс угловой зависимости светового коэффициента пропу-
скания. Четкость изображения без темных и размытых зон или
других дефектов из-за неравномерного затемнения при взгляде
под углом.
1 2 3 4 5 6
