Сварог 98269 [16/25] Установка диоптрических линз
![Сварог 98269 [16/25] Установка диоптрических линз](/views2/1881541/page16/bg10.png)
16

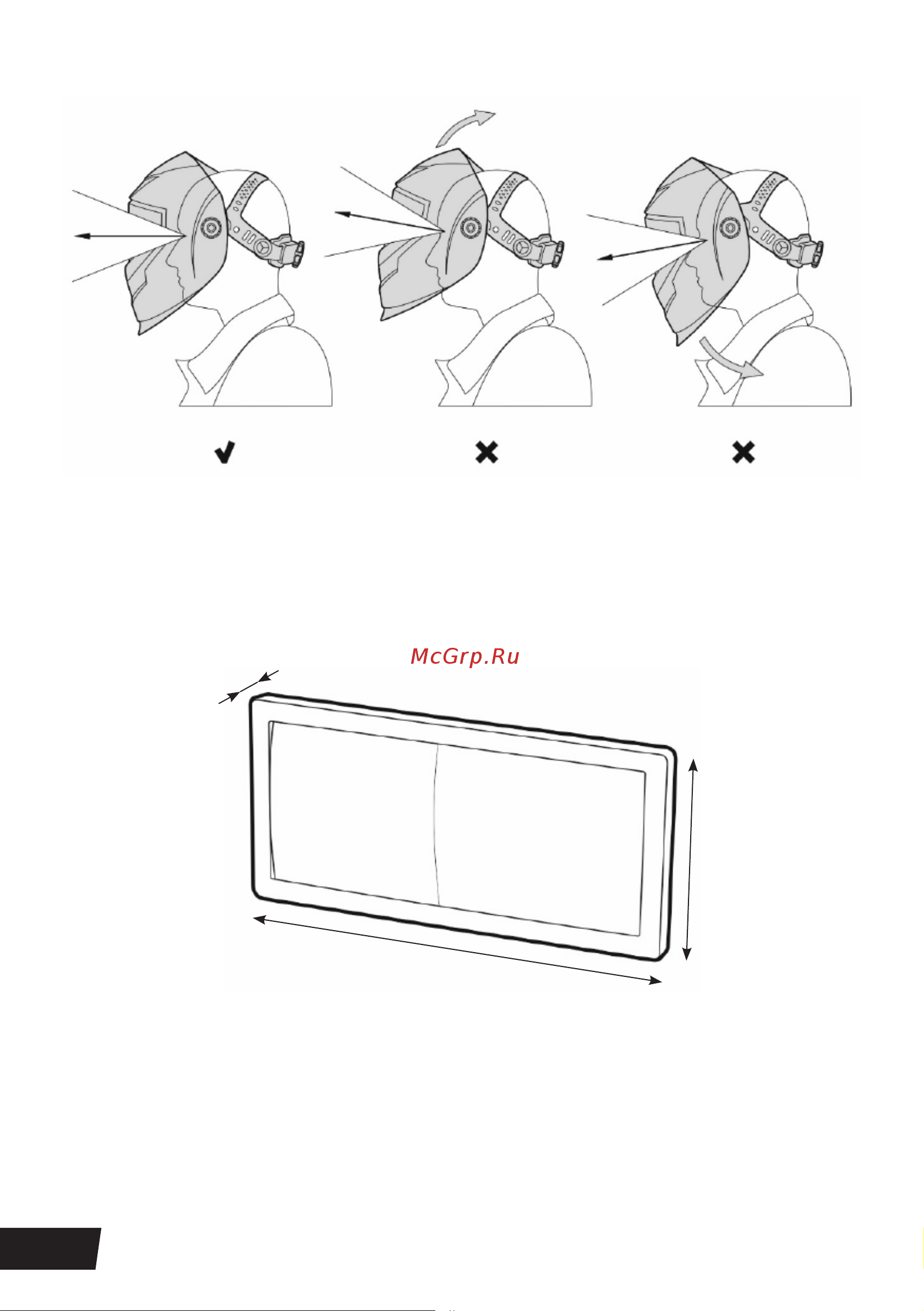

Рис. 8.9. Положение щитка на голове.
8.4. УСТАНОВКА ДИОПТРИЧЕСКИХ ЛИНЗ
Диоптрические линзы используются вместо очков для зрения (См. рис. 8.10).
Рис. 8.10. Диоптрическая линза.
Диоптрические линзы указаны в таблице 8.1.
