8.3. РЕГУЛИРОВКА «БЛИЖЕ/ДАЛЬШЕ» И УГЛА НАКЛОНА ЩИТКА
Регулировка «ближе/дальше»
(См. рис. 8.7): переместите осевой
винт ближе или дальше. Не распо-
лагайте светофильтр близко к лицу,
чтобы уменьшить запотевание све-
тофильтра во время работы.

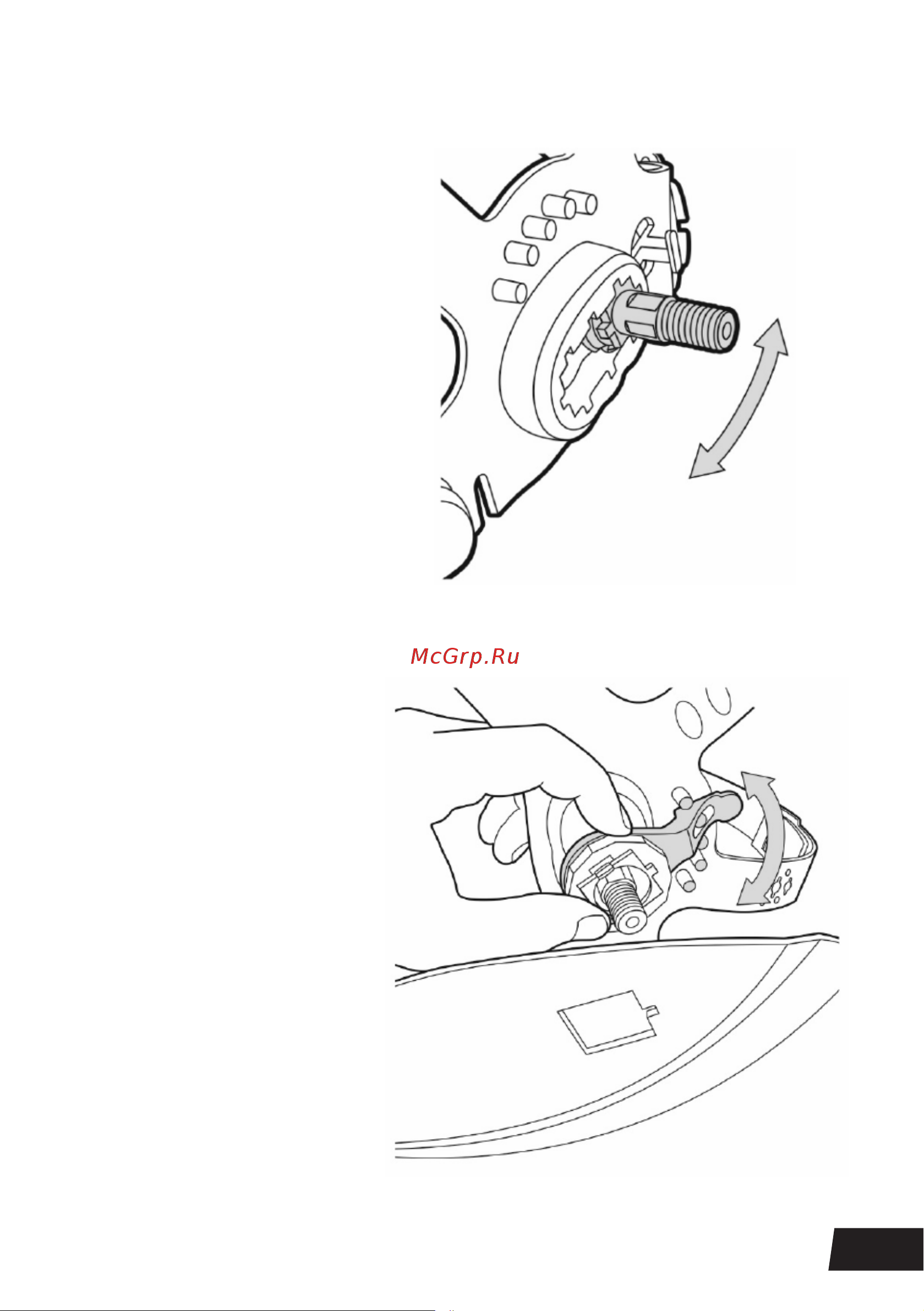

Рис. 8.7. Регулировка «ближе/дальше».
Регулировка угла наклона щитка
(См. рис. 8.8): положение фикса-
тора позволяет изменять угол на-
клона щитка. Располагайте щиток
прямо без наклонов (См. рис. 8.9).
Рис. 8.8. Регулировки угла наклона.
