8. ПОДГОТОВКА К РАБОТЕ

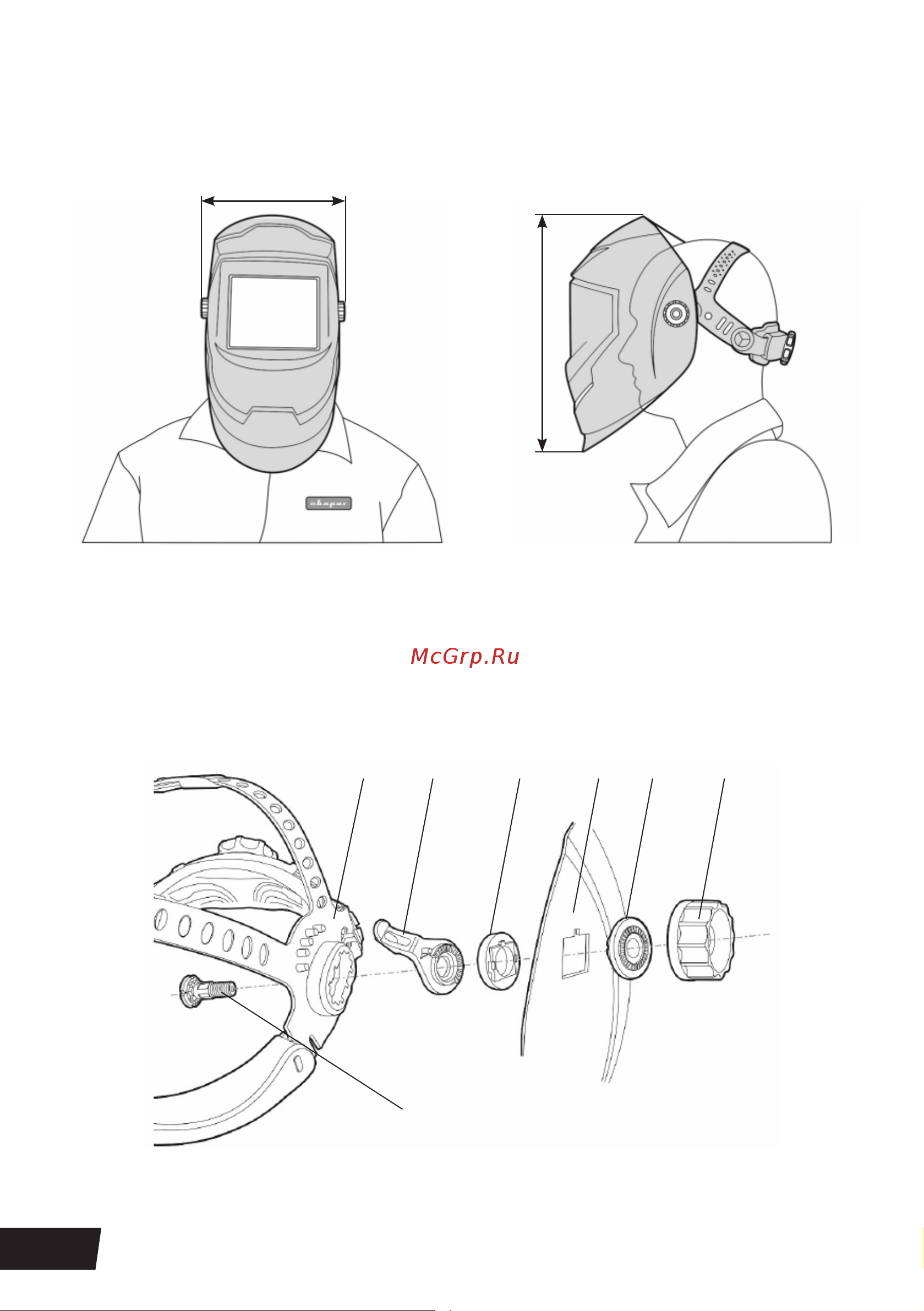

Внешний вид щитка в сборе показан на рисунке 8.1.

Рис. 8.1. Внешний вид щитка.

* Ширина может отличаться в зависимости от обхвата головы.

8.1. СБОРКА ЩИТКА

Установите наголовник (См. рис. 8.2), совместите пазы на внутренней шайбе и корпусе щитка

(См. рис. 8.3). Закрутите прижимную гайку с небольшим усилием от руки.

Рис. 8.2. Установка наголовника в щиток.

1) Наголовник. 2) Осевой винт. 3) Фиксатор угла наклона. 4) Внутренняя шайба.

5) Корпус щитка. 6) Внешняя шайба. 7) Прижимная гайка.

≈260*

≈320

1 3 4 5 6 7
