9
7.1. СВЕТОФИЛЬТР МОДЕЛИ В10

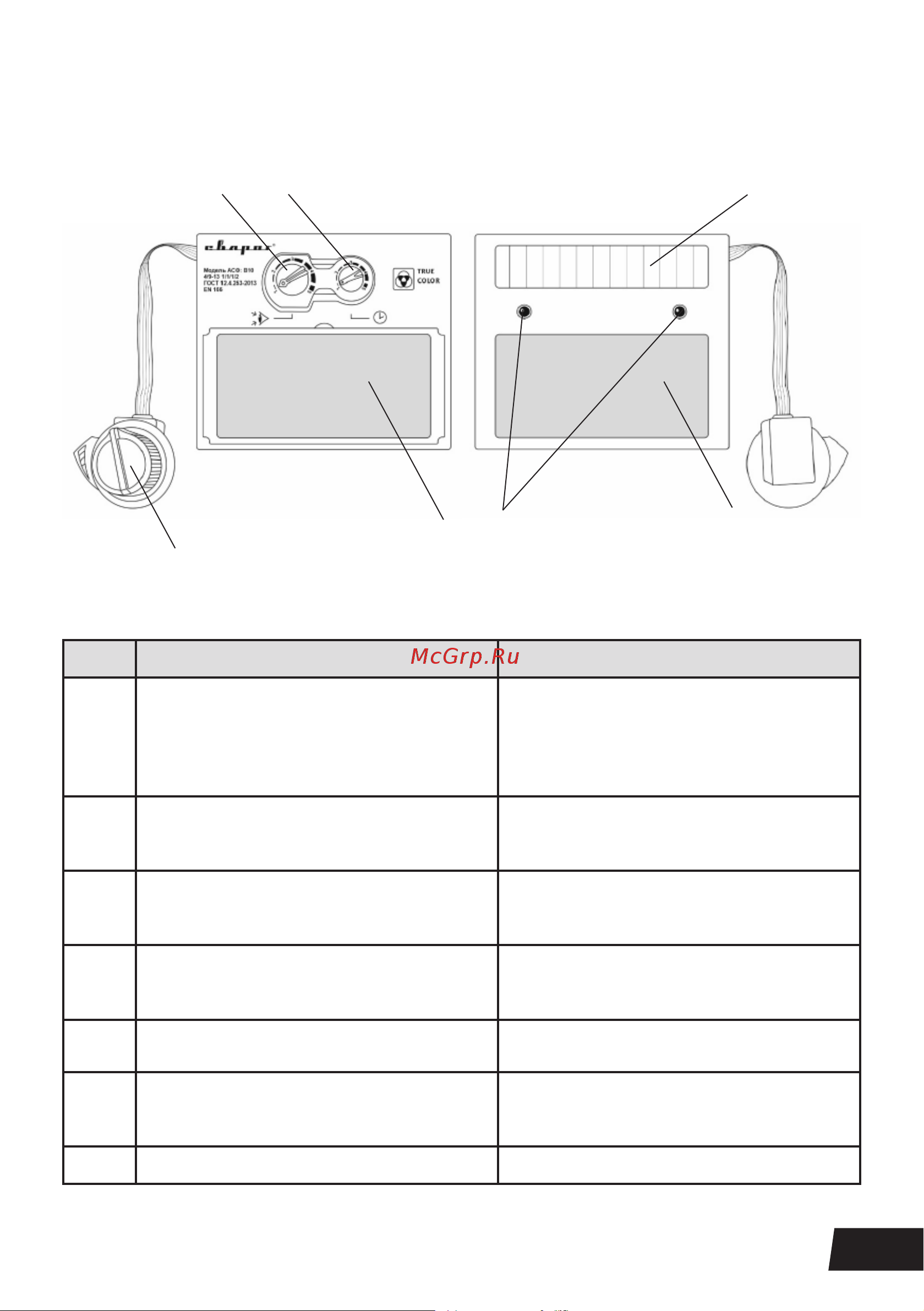

На рисунке 7.2 показан вид внутренней и внешней стороны светофильтра.
Рис. 7.2. Светофильтр модели В10.
Поз. Наименование Описание
1 Регулятор степени затемнения (SHADE)
Выбирается в зависимости от силы
тока и чувствительности зрительной
системы человека. Чем больше
значение, тем темнее светофильтр
(См. раздел 10.4).
2
Регулятор чувствительности датчиков
(SENSITIVITY)*
Выбирается в зависимости от способа
сварки, силы тока и окружающего
освещения (См. раздел 10.5).
3
Регулятор времени просветления
(DELAY)*
Выбирается в зависимости от силы
тока и чувствительности зрительной
системы человека (См. раздел 10.6).
4 Внутренняя защитная пластина
Используется для защиты внутренней
стороны смотрового окна от
механических повреждений.
5 Оптические датчики
При появлении излучения включают
смотровое окно.
6 Солнечная батарея
При появлении интенсивного
излучения питание происходит за счет
солнечной батареи.
7 Смотровое окно Позволяет видеть процесс сварки.
* Шкала значений указана в условных единицах для лучшей визуализации значения.
4
5 7
2 3
6
1
