6

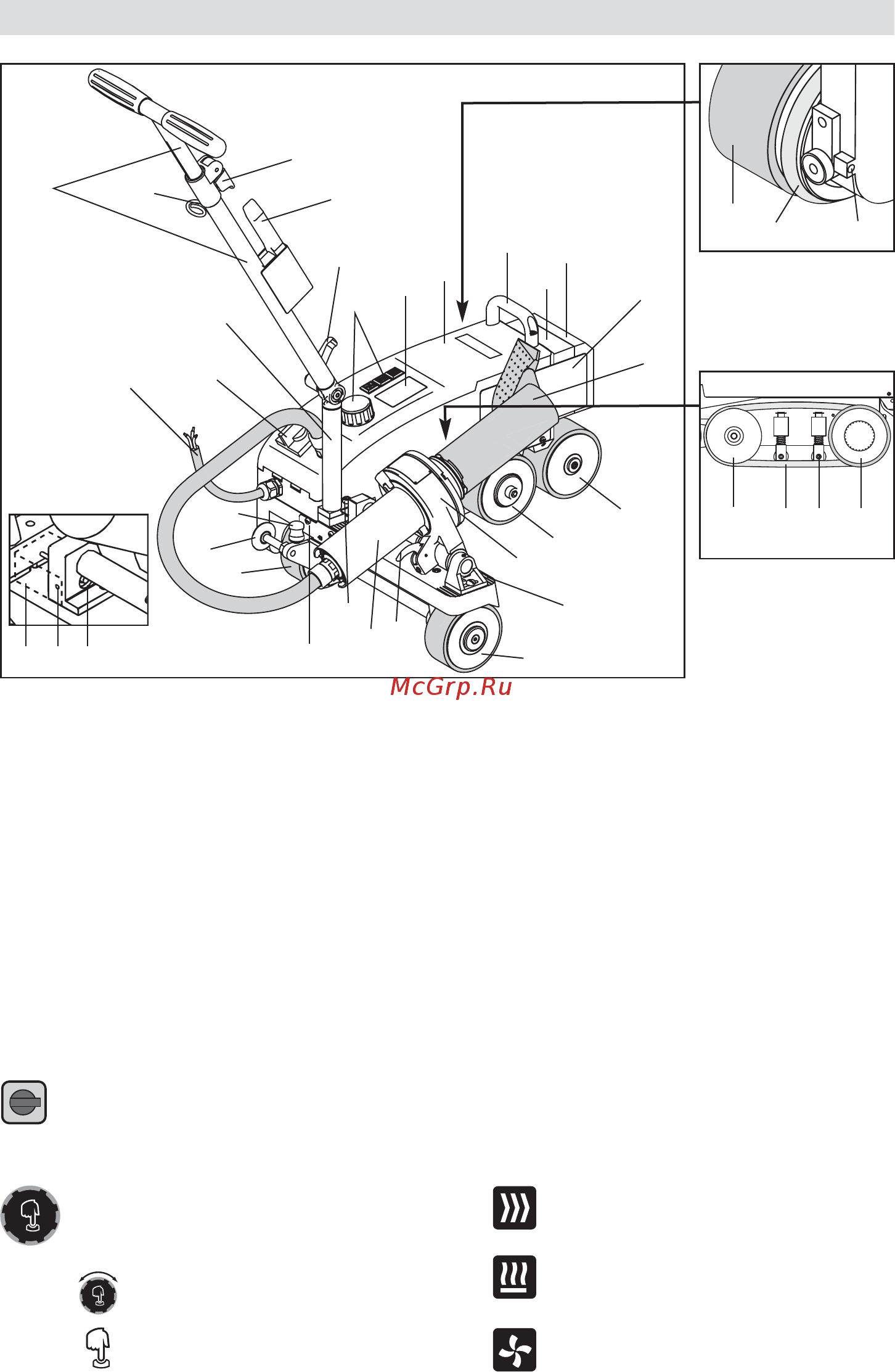

Maskinbeskrivning
1 Nätsladd
2 Hus
3 Huvudströmbrytare
4 Manöverelement
5 Display
6 Startsensor
7 Stoppskruv
8 Varmluftsfläkt
9 Svetsmunstycke
10 Fläkthållare
11 Stoppspak
12 Pendelrulle
13 Spårinställningsskruv
14 Eftergångsrulle
15 Styrrulle
16 Flyttbar transportrulle
17 Transportrulle
18 Förningsrulle
19 Brytfjäder transportrulle
20 Kuliss
21 Raster maskininställning
22 Extravikt
12
30
13
32
7 6
1
2
3
16
5
4
10
11
17
9
8
12
14
18
19
20
21
22
23
24
25
26
28
31
33
23 Slutvikt
24 Bärhandtag
25 Cylinderskruv
26 Styrstång underdel
27 Styrstång överdel
28 Klämspak Styrstång överdel
29 Fäste för nätsladd
30 Rundrem
31 Spakskruv styrstång underdel
32 Skydd startsensor
33 Stålborste
34 Svetsplatta
35 Nedhållare för rundrem
Manöverelement (4)
För till- och frånkoppling av svetsautomaten VARIMAT V2
Drift
Inställning av drifthastighet
Värme
Inställning av svetstemperatur
Fläkt
Inställning av luftflöde
e-Drive
Manöverelementet e-Drive används för navigering.
Det har två funktioner:
Vrid mot vänster eller höger för att
ställa in diverse värden eller öppna menyer
Tryck för att bekräfta eller
aktivera
34
30 35 1215
Huvudströmbrytare (3)
29
27
