9
Utför testsvetsning enligt svetsanvisning från materialets tillverkare och enligt nationella normer
eller riktlinjer. Kontrollera testsvetsningen.
• Ställ in svetsparametrarna drift, värme och fläkt (kapitel 1, arbetsläge)
• Svetstemperaturen måste vara uppnådd (uppvärmningstid ca 3 - 5 min)
• Dra i stoppspaken (11), sänk ned varmluften (8) och för in svetsmunstycket (9) mellan de överlappande
banorna till stoppen; motorn startas automatiskt
Ingen automatisk start (kapitel Inställning av startsensor)
• Maskinen kan startas manuellt med manöverelementen (4) Drift och e-Drive
• Svetsautomaten förs med manöverstången (27) längs med överlappningen. För svetsautomaten utan att trycka
på manöverstången (27) vid svetsning. Tryck på manöverstången (27) kan leda till svetsfel. Ge akt på
manöverstångens (18) position
• Dra i stoppspaken (11) efter svetsning, kör ut värmefläkten (8) till stoppet och sväng upp den tills den hakar
fast
• Stäng av värmen med e-Drive (tryck två gånger) efter avslutad svetsning.
Nu svalnar svetsmunstycket (9) och fläkten frånkopplas automatiskt efter ca 4 minuter (kapitel 1.8, Svalning)
• Stäng av huvudströmbrytaren (3)
Nätsladd (1) uit het elektriciteitsnet loskoppelen.
• Rengör svetsmunstycket (9) med stålborsten (33)

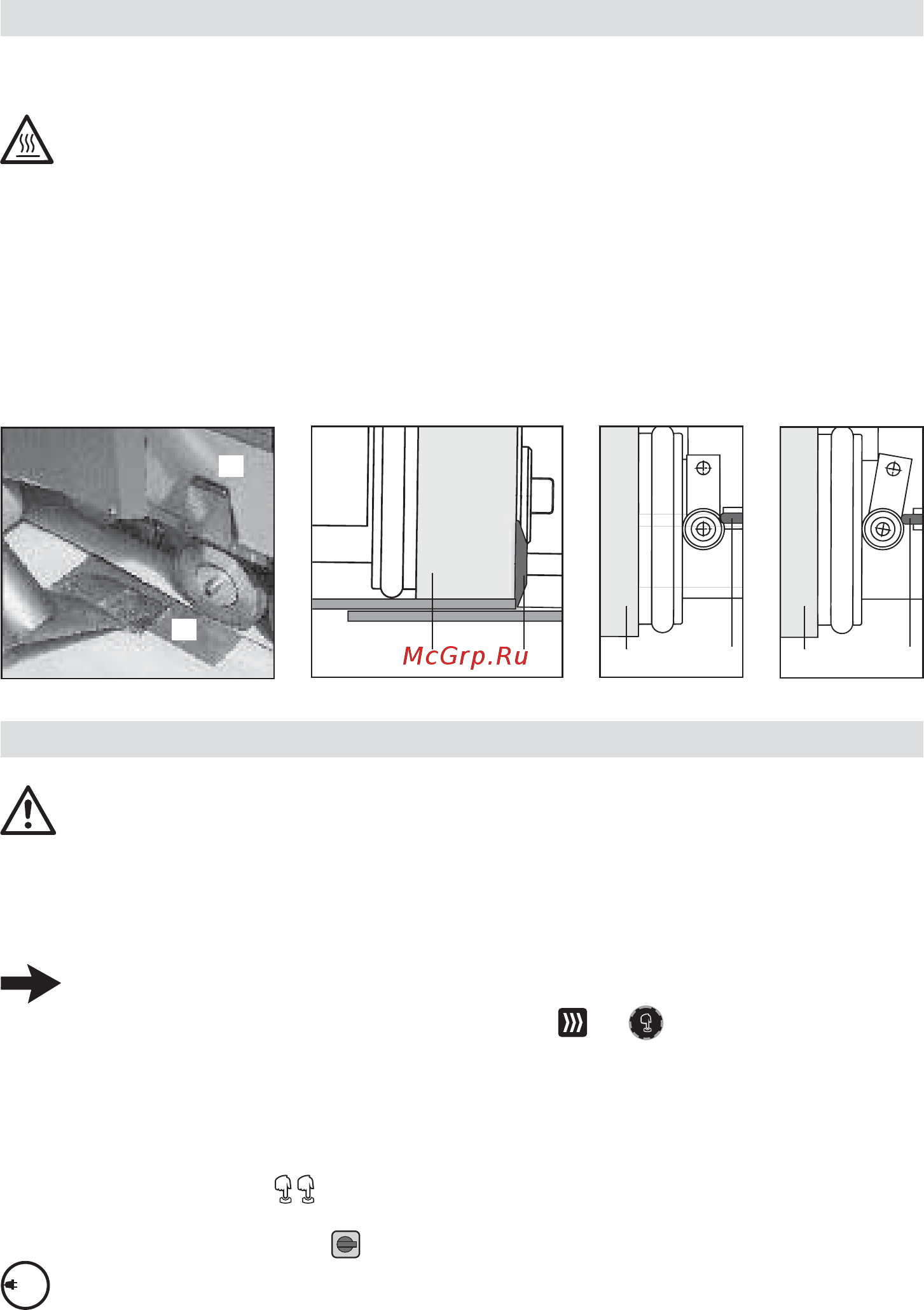

Positionering av maskinen
• Lyft upp svetsautomaten genom att trycka på manöverstången (27) och inta svetsposition
•Ta av svetsplattan (34) från fästet och placera den som visat på detalj E
OBS ! Svetsplattan (34) får endast tas ut ur fästet och positioneras när svetsmunstycket (9) har svalnat.
• Avlasta transportrullen (16) genom att lyfta upp manöverstången (27)
• Skjut transportrullen (16) mot höger till stoppet genom att trycka lätt på brytarfjädern (19)
• Sväng ned styrrullen (18)
• Styrrullen (18) måste stå parallellt med kanten på pendelrullen (12) (se detalj F)
• Utför en testkörning
• Utför en spårkorrigering med spårinställningsskruven (13) (se detalj G och H samt funktionshänvisningen på
svetsautomaten)
Detalj F
12
12
18
Detalj G
Detalj H
13
Svetsning
12
13
Detalj E
34
34
OFF
120
230
