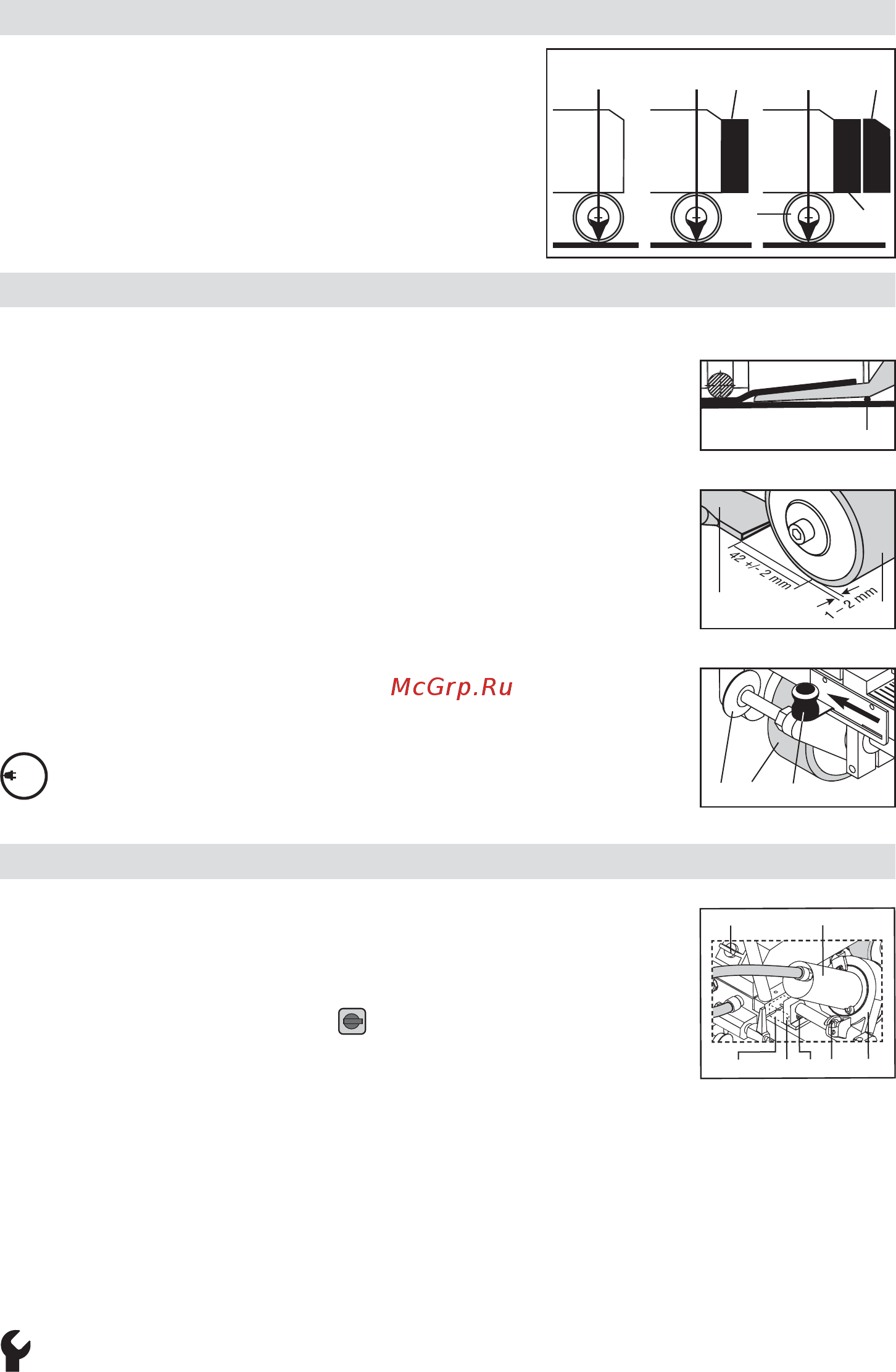

98
溶接ノズル (9) を配置してもでドライブモーターが自動的に作動しない
場合、ドライブセンサー (6)
が正しく調整されていない可能性があります操作手順
• ドライブセンサー (6) を以下の手順でセットします。
– 主スイッチ (3) をオフにします
– ドライブセンサーのカバー (32) を取り外します
– 熱風ブロワー (8) を低くし、左リミットストップにできるかぎり近づけます
– ロックレバー (11) をはめます
– ドライブセンサーの止めネジ (7) を締め付けます
– ツールホルダー (10) でドライブセンサー (6) をスライドさせます。重要: 検出距離 0.2 ∼ 0.5
mm
– ドライブセンサーのロックスクリュー (7) を締め付けます
– ドライブセンサーのカバー (32) を取り付けます
– 熱風ブロワー (8) を移動し、左リミットストップからできるかぎり離します
– 機能を点検します
ドライブモーターがそれでも自動的に作動しない場合には、サービスセンターまでお問い合わ
せください。
操作の準備
接合力
•
操作する前に、電源コード (1)、コネクター、および延長コードに電気的、
機械的損傷がないか確認してください
• クランプネジ、下部ガイドバー (31) を使用して下部ガイドバー (26) を所
定の位置に移動し、クランプレバー、上部ガイドバー (28) を使用して上
部ガイドバー (27) を所定の位置に移動します
•
電源コード (1) の歪みリリーフをホルダー (29) にクリップします
• 溶接ノズル (9) の基本設定を確認する (図 B と C を参照)
•
運搬
– ガイドローラー (18) を上方向に回します
– ガイドバー (27) を上げて運搬ローラー (16) を解除します
– シフトバネ (19) に少し圧力をかけ、運搬ローラー (16) を停止するまで
左側に押します (図 D)
– ロックレバー (11) を引っ張って熱風ブロワー (8) を配置し、ロックする
まで上方向に回します
ツールを定格電圧に接続します。
装置に表示されている定格電圧は電源/本線電源の電圧に対応して
いる必要があります。
図 A
• 溶接圧力は振子型ローラーへ伝達されます (12)。
• 必要に応じて、VARIMAT V2 に追加ウェイト (22) や末
端ウェイト (23) を装着してください (図 A を参照)。
ドライブセンサーの調整
32
7
11
10
6
3
8
OFF
120N
155N
190N
22
12
23
22
120
230
図 B
図 B
図 D
18 16
12
9
19
1 mm
