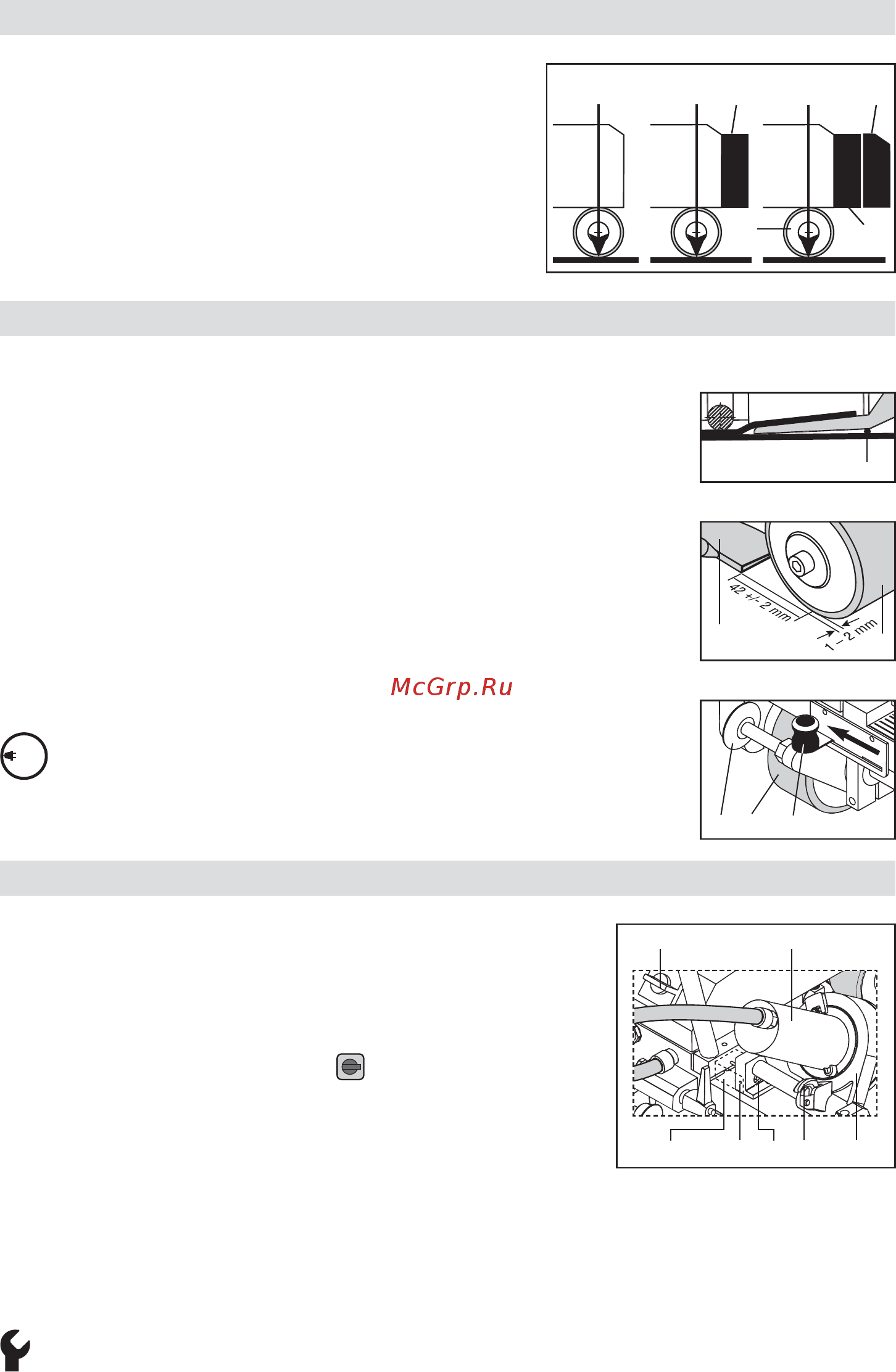

8
Om drivmotorn inte startar automatiskt efter att svetsmunstycket (9)
har körts in är startsensorn (6) möjligtvis felaktigt inställd.
Åtgärd
• Ställ in startsensorn (6) på följande sätt:
– Stäng av huvudströmbrytaren (3)
– Ta av skyddet till startsensorn (32)
– Sänk ned varmluftsfläkten (8) och för den till vänster stopp
– Stoppspaken (11) måste hakas fast
– Lossa stoppskruven för startsensorn (7)
– Skjut på startsensorn (6) på fläkthållaren (10); VIKTIGT: brytaravstånd 0,2 –0,5 mm
– Dra fast stoppskruven för startsensorn (7)
– Sätt på skyddet till startsensorn (32)
– Kör ut värmefläkten (8) till stoppet och sväng upp den
– Kontrollera funktionen
Om drivmotorn fortfarande inte startar automatiskt bör du ta kontakt med kundtjänst.
Förberedelser
Presskraft
• Före idrifttagning ska nätsladden (1), kontakten och förlängningskabeln kontrolleras
med avseende på elektriska och mekaniska skador.
• Ställ manöverstångens underdel (26) och överdel (27) till önskad position med hjälp
av spakskruven (31) och klämspaken (28)
• Häng upp dragavlastningen till nästsladden (1) i fästet (29).
• Kontrollera svetsmunstyckets (9) grundinställning (vid leveransen detalj B och C)
• Transportläge:
– Sväng upp styrrullen (18)
– Avlasta transportrullen (16) genom att lyfta upp manöverstången (27)
– Skjut på transportrullen (16) mot stoppet till vänster genom att trycka lätt på
brytarfjädern (19) (detalj D)
– För ut varmluftsfläkten (8) genom att dra stoppspaken (11) och sväng upp
den tills den hakas fast
Anslut maskinen till angiven märkspänning. Den märkspänning som
är angiven på maskinen måste stämma överens med nätspänningen.
Kör ut värmefläkten vid strömavbrott.
Detalj B
Detalj C
Detalj D
18 16
12
9
19
Detalj A
• Presskraften överförs till pendelrullen (12).
• Allt efter behov kan extravikter (22) och slutvikten (23)
sättas på (se detalj A).
1 mm
Inställning av startsensor
32 7 11 106
3
8
OFF
120N
155N
190N
22
12
23
22
120
230
