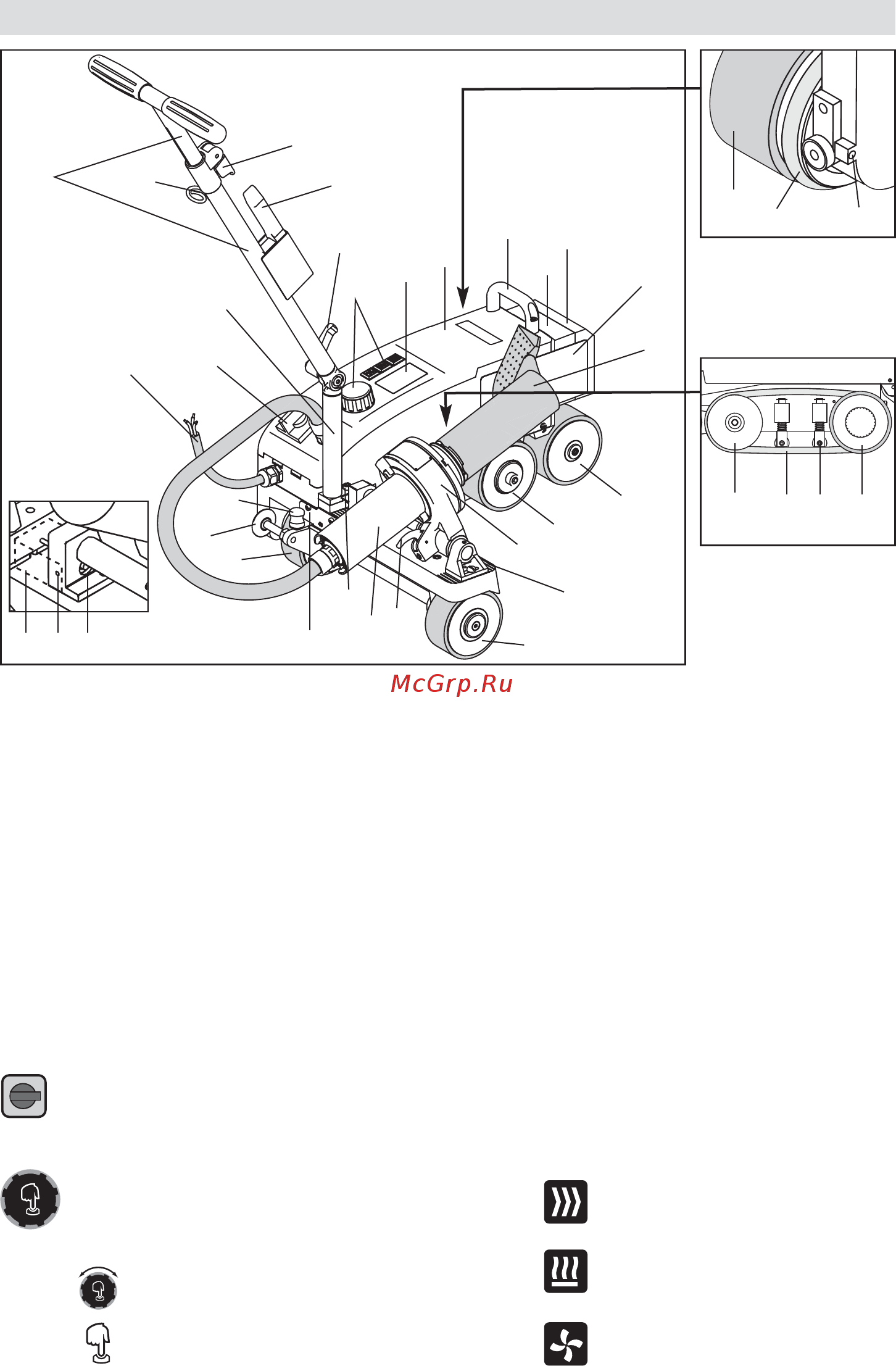

装置の各部説明
1 電源コード
2 ハウジング
3 主スイッチ
4 コントロールボタ
ン
5 ディスプレイ
6 ドライブセンサー
7 ロックネジ
8 熱風ブロア
9 溶接ノズル
10 ツールホルダー
11 ロックレバー
12 振子型ローラー
13 トラック用調整ネジ
14 トラック位置調整ローラー
15 ガイドローラー
16 可動式運搬ローラー
17 運搬ローラー
18 ガイドローラー
19 運搬ローラー用シフトバネ
2O ゲート
21 ツール調整用スケール
22 追加ウェイト
23 末端ウェイト
24 携帯用ハンドル
25 チーズ小ネジ
12
30
13
32
7 6
1
2
3
16
5
4
10
11
17
9
8
12
14
18
19
20
21
22
23
24
25
26
28
31
33
26 下部ガイドバー
27 上部ガイドバー
28 クランプレバー、上部ガ
イドバー
29 電源コード用ホルダー
3O 丸ベルト
31 クランプネジ、下部ガイ
ドバー
32 ドライブセンサーカバー
33 ワイヤブラシ
34 溶接プレート
35 丸ベルト用押え治具
コントロールボタン (4)
自動熱風溶接機 VARIMAT V2 の電源を自動的にオン/オフにするには
ドライブ
ドライブ速度の設定
加熱
溶接温度の設定
ブロワー
風量の設定
e-ドライブ
e-ドライブはナビゲータとして機能します。
このスイッチには 2 つの機能があります。
左右に回して複数のメニューや値に設
定します
押して操作を確定したり、作動させ
たりします
34
30 35 1215
主スイッチ (3)
29
27
