12
6. ОПИСАНИЕ АППАРАТА

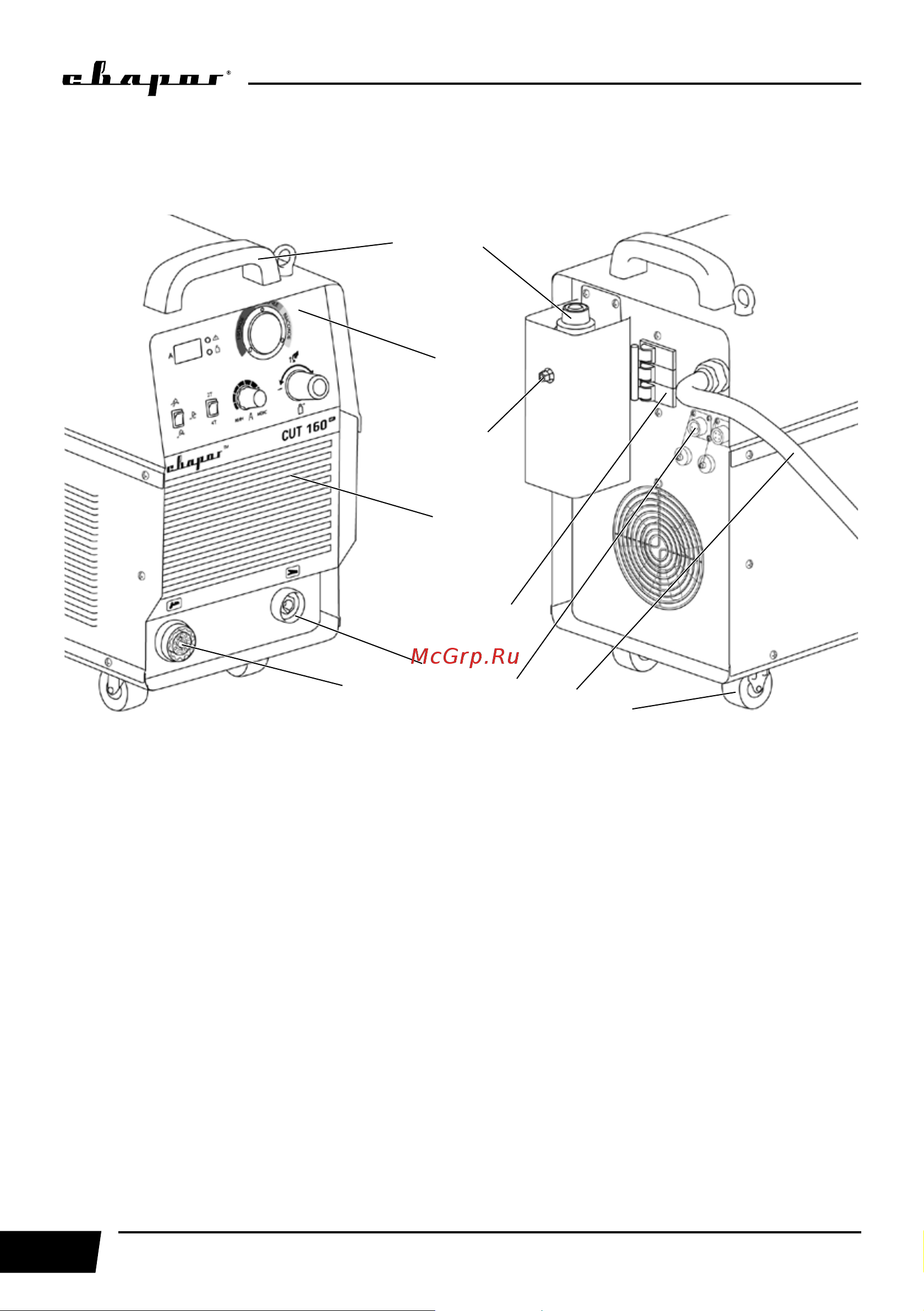

На рисунке 6.1 показан вид спереди и сзади.
Рис. 6.1. Вид спереди и сзади.
1. Ручки для транспортировки.
2. Панель управления.
3. Вентиляционные отверстия.
4. Разъём для подключения обратного кабеля ОКС35-50.
5. Разъём для подключения плазмотрона (См. рис. 8.6).
6. Фильтр-регулятор.
7. Штуцер входа сжатого воздуха
Ø 9 мм.
8. Тумблер включения.
9. Разъёмы для подключения ЧПУ (См. рис. 10.2).
10. Сетевой провод.
11. Колеса для транспортировки.
2
11
9
1
3
5
4
6
8
10
7
