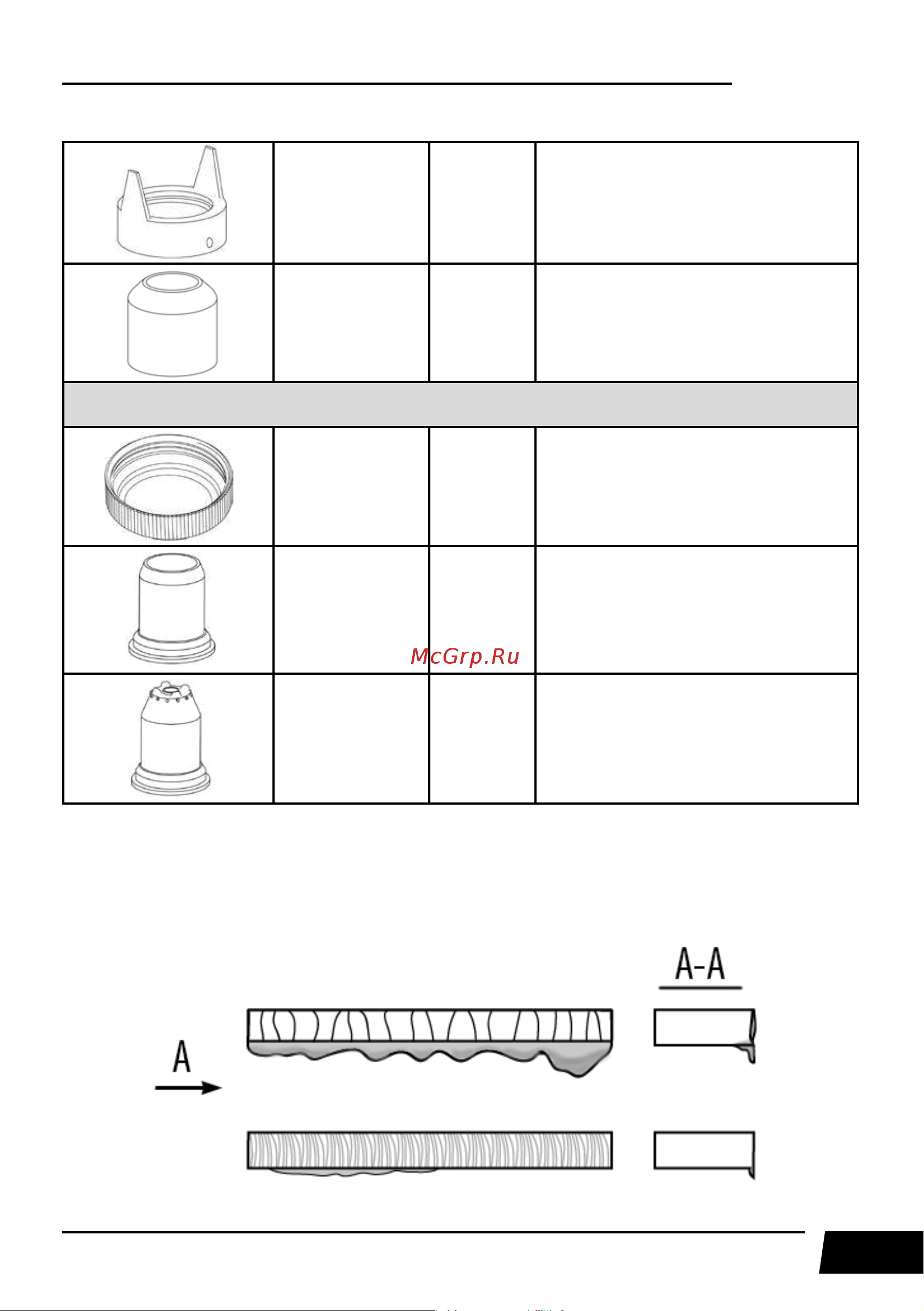

21
CUT 160 (L307)
Насадка
U-образная
ISM0067
Применяется для резки под углом или
снятия фаски.
Насадка
защитная
ISM0068
Используется для дополнительной
защиты головки плазмотрона.
Насадки для удлиненного комплекта
Кольцо
фиксирующее
ISM0099
Используется для фиксации защит-
ных насадок.
Насадка ISM0003
Используется для дополнительной
защиты и отвода тепла от головки
плазмотрона.
Насадка ISM0004
Используется для строжки и пробоя
отверстия.
9.3. КАЧЕСТВО РЕЗА ПРИ РУЧНОМ РАСКРОЕ МЕТАЛЛА
На получения качественного реза влияет следующие параметры:
• Сила тока и скорость реза (См. рис. 9.4).
Рис. 9.4. Влияние силы тока и скорости реза.
