35
CUT 160 (L307)
13. ОПРЕДЕЛЕНИЕ ТОЧНОСТИ И КАЧЕСТВА РЕЗА
ПРИ ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКЕ
Наиболее часто встречающиеся определения при воздушно-плазменной резке показаны
на рисунках 13.1 и 13.2.

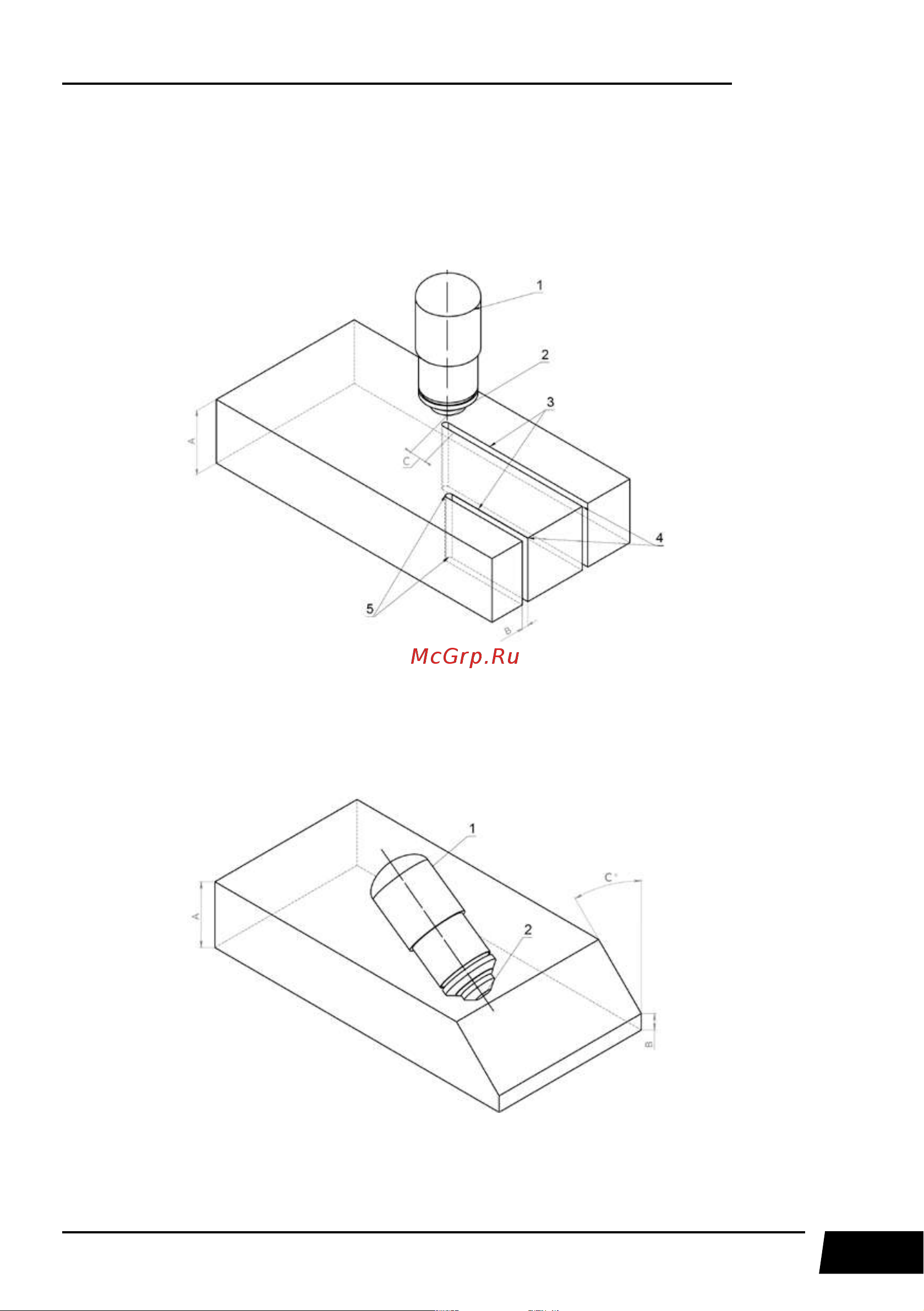

Рис. 13.1. Определения при резке под углом 90°.
А) Толщина разрезаемого металла. В) Ширина реза. С) Расстояние от сопла до изделия.
1) Головка плазмотрона. 2) Сопло. 3) Шероховатость поверхности. 4) Начало прорези.
5) Окончание прорези.
Рис. 13.2. Определения при резке под углом менее 90°.
А) Толщина разрезаемого металла. В) Притупление. С) Угол реза (разделка кромки).
1) Головка плазмотрона. 2) Сопло.
