26
10. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ
ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ
С АВТОМАТИЧЕСКИМ ПЛАЗМОТРОНОМ

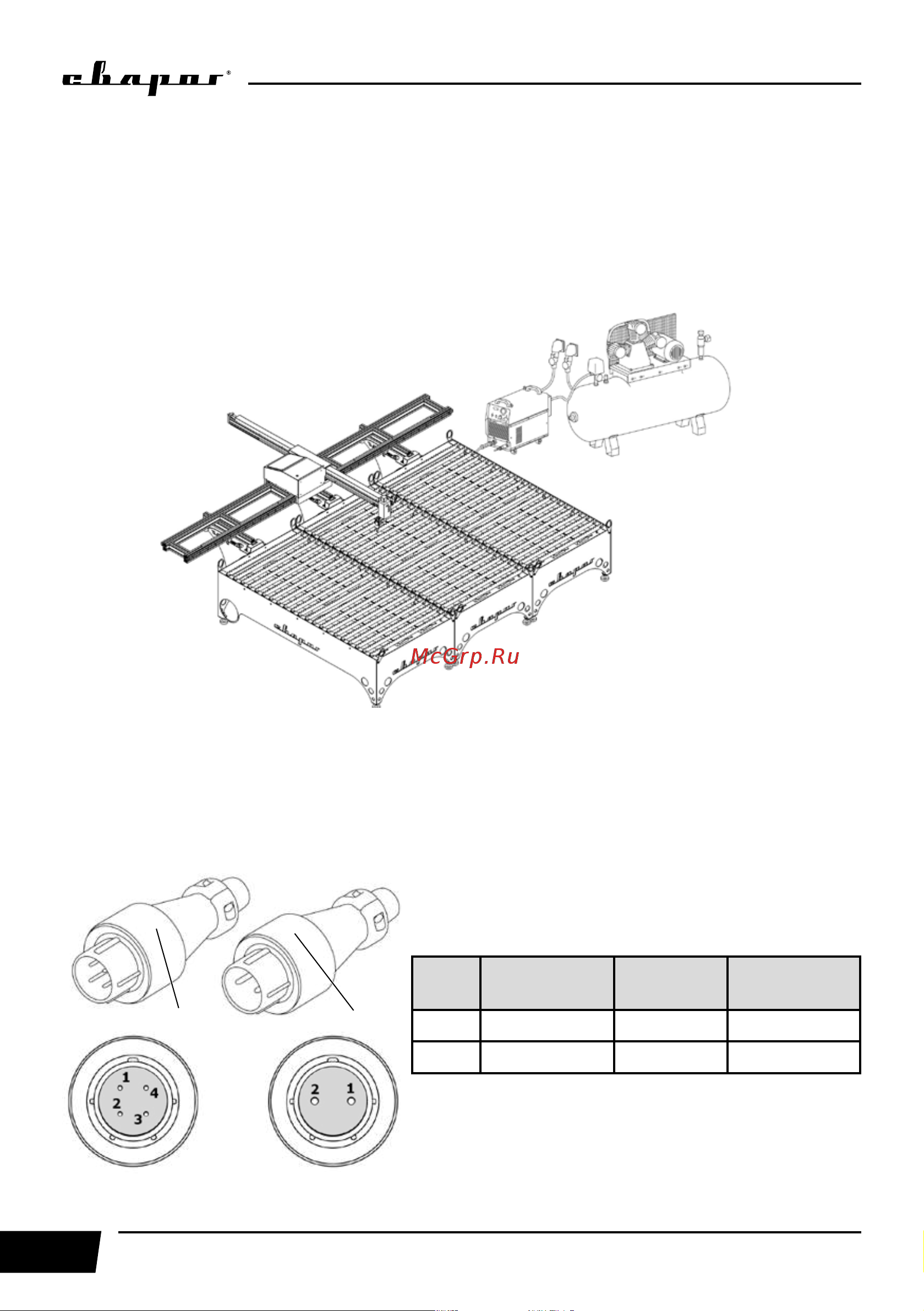

Пример подключения оборудования к автоматическим системам ЧПУ показан на
рисунке 10.1.
Рис. 10.1. Подключение к ЧПУ.
1. Подключите оборудование к электрической сети (См. рис. 8.7).
2. Подключите плазмотрон (См. рис. 8.4 и 8.5).
3. Подключите разъёмы ЧПУ (См. рис. 10.2).
№
Количество
контактов
Артикул
Примене-
ние
1 2-Pin WS16J2TQ Силовой
2 4-Pin WS16J4TQ Управление
Рис. 10.2. Разъёмы для подключения
ЧПУ.
1
2
