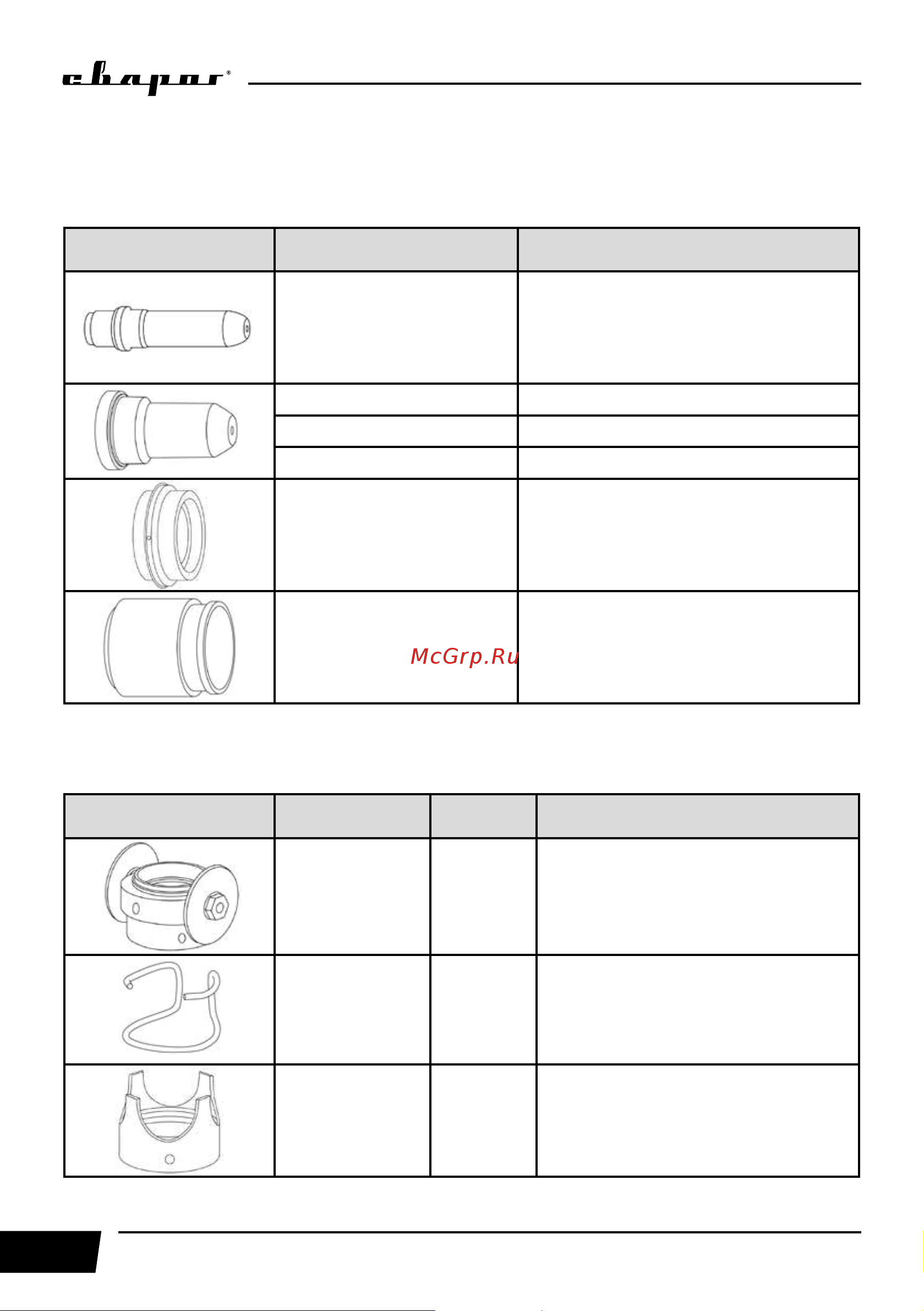

При воздушно-плазменной резке в труднодоступных местах рекомендовано использовать
удлинённые расходные материалы.
Таблица 9.3. Удлиненные расходные материалы для плазмотронов CS-141.
Наименование Артикул
Катод IVB0661
Сопло Ø 1.4 IVU0662-14
Сопло Ø 1.7 IVU0662-17
Сопло Ø 1.9 IVU0662-19
Диффузор IVF0608
Насадка защитная IVS0686
Для удобства работы с данным плазмотроном можно использовать следующие насадки:
Таблица 9.4. Насадки для плазмотронов CS-141.
Наименование Артикул Описание
Насадка
роликовая
ISM0076
Применяется для поддержания оди-
накового расстояния между разре-
заемым изделием и соплом. Ролики
обеспечивают плавное скольжение.
Пружинная
насадка
ISM0066
Применяется для поддержания оди-
накового расстояния между разрезае-
мым изделием и соплом.
Насадка
корончатая
ISM0069
Применяется, если рез происходит
по сварочному шву или на листе есть
неровности.
