23
CUT 160 (L307)
Чистоту сжатого воздуха можно определить следующими способами:
1. Проверьте использованные сопла и электроды. Если они черные от сожженных ве-
ществ, то воздух плохого качества.
2. Положите зеркало под отверстие сопла и направьте на него воздух. Если воздух влаж-
ный, то зеркало должно запотеть.
9.4. СТЕПЕНЬ ИЗНОСА БЫСТРОИЗНАШИВАЕМЫХ ЧАСТЕЙ
Быстроизнашиваемые части – это сопло и катод. При износе этих частей наблюдается
заметное ухудшение качества реза, оплавление верхних кромок, большое количество шла-
ка. В некоторых случаях ионизированная дуга горит вбок. Износ определяется визуальным
контролем.

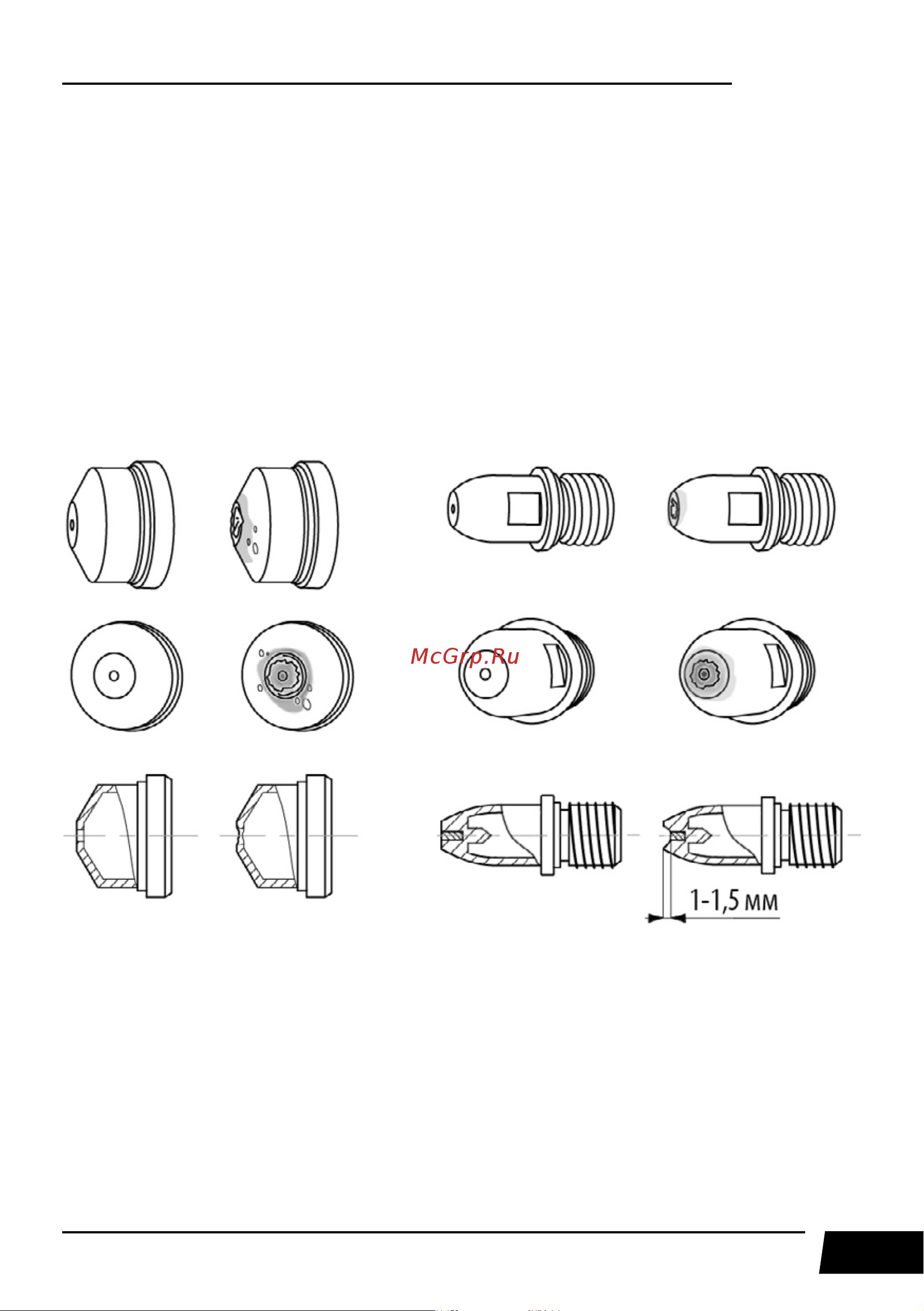

Рис. 9.7. Износ сопла (слева) и катода (справа).
