Плохое качество реза: верхние кромки оплавлены, рез неравномерный. Заметны боль-
шие перпендикулярные канавки. Большое количество шлака с обратной стороны реза.
Хорошее качество реза: верхние кромки острые, равномерный рез, минимальное коли-
чество шлака.
• Расстояние до разрезаемого изделия (См. рис. 9.5).

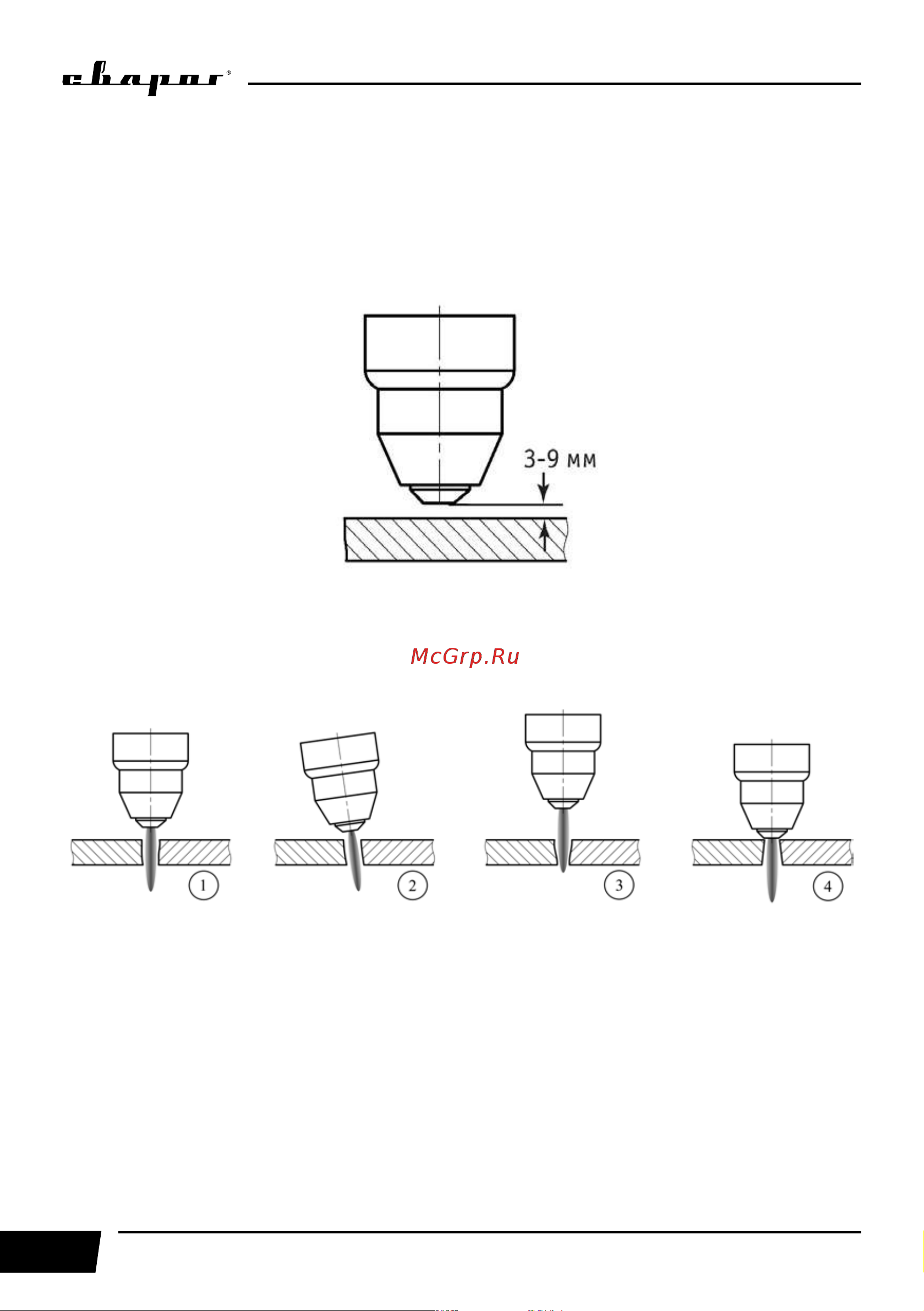

Рис. 9.5. Выбор расстояния от сопла плазмотрона до разрезаемого изделия.
Расстояние необходимо выдерживать постоянным.
• Угол наклона плазмотрона относительно разрезаемого металла (См. рис. 9.6).
Рис. 9.6. Влияние угла наклона на качество реза.
1) Выбран правильный угол наклона и расстояние до изделия.
2) Выбран неправильный угол наклона.
3) Выбрано слишком большое расстояние до изделия.
4) Выбрано слишком маленькое расстояние до изделия.
• Давление и чистота сжатого воздуха.
Давление сжатого воздуха должно быть постоянным, без пульсаций и не ниже 0,5 мПа.
Максимальное давление сжатого воздуха не должно превышать 0,8 мПа.
