13
CUT 160 (L307)
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

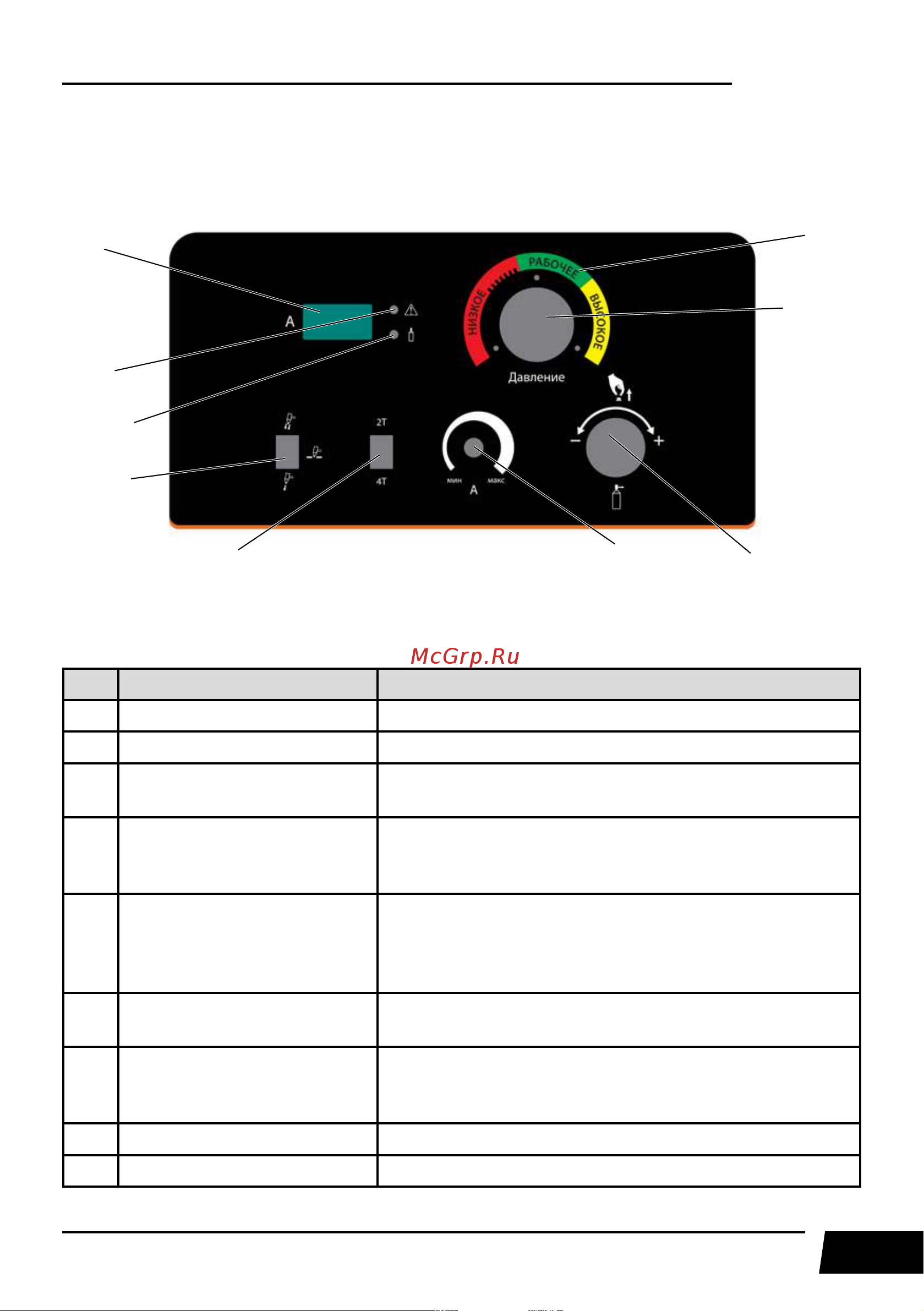

На рисунке 7.1 показана передняя панель аппарата воздушно-плазменной резки.
Рис. 7.1. Передняя панель.
Поз. Параметры Описание
1 Индикатор тока реза Показывает ток реза.
2 Индикатор перегрузки Загорается при перегрузке по току.
3
Индикатор низкого
давления газа
Загорается, когда давление газа недостаточное.
4 Тумблер переключения
– Проверка давления газа рабочей дуги;
– Рабочее положение;
– Проверка давления газа дежурной дуги.
5 Кнопка переключения: 2Т/4Т
– Двухтактный режим (рекомендуется использовать при
длине реза до 200 мм).
– Четырехтактный режим (рекомендуется применять при
длине реза свыше 200 мм).
6 Регулятор тока реза
Выбирается в зависимости от толщины разрезаемого
металла.
7 Регулятор давления газа
Используется для регулировки давления газа рабочей
дуги (Для установки давления потяните рукоятку
регулятора на себя).
8 Индикатор давления газа Показывает давление газа.
9 Шкалы давления Указывает на рекомендованное давление газа.
1
2
3
4
5
6
7
8
9
